Cảm biến tải trọng rỗng để giám sát cáp cầu và neo: Hướng dẫn lựa chọn và thông số kỹ thuật

Cầu dây văng, sàn bê tông dự ứng lực và neo đập dựa vào lực căng được hiệu chỉnh chính xác để duy trì tính toàn vẹn của kết cấu. Những sai lệch nhỏ tới 5% có thể làm tăng tốc độ hư hỏng do mỏi. Chúng cũng có thể gây ra tình trạng quá tải cấu trúc đột ngột và thảm khốc. Các phương pháp đo lực truyền thống bao gồm đồng hồ đo áp suất kích và thử nghiệm nâng hạ định kỳ. Những phương pháp này không liên tục và tốn nhiều công sức. Hơn nữa, chúng hoàn toàn không phù hợp để theo dõi sức khỏe cấu trúc lâu dài, lâu dài. Khoảng cách trong việc giám sát này khiến cơ sở hạ tầng quan trọng dễ bị tổn thương.

Cảm biến tải trọng rỗng cung cấp một giải pháp lâu dài và tinh tế cho vấn đề này. Còn được gọi là cảm biến tải trọng xuyên lỗ hoặc hình khuyên, cảm biến này lắp trực tiếp trên bu lông, gân hoặc thanh neo. Nó đo lực nén liên tục mà không làm gián đoạn hệ thống kết cấu. Bài viết này sẽ tìm hiểu nguyên lý làm việc và ưu điểm công nghệ của các cảm biến này. Nó cũng sẽ bao gồm việc lựa chọn mô hình, các ứng dụng chính, tích hợp hệ thống và các tiêu chí mua sắm quan trọng.

Cảm biến tải trọng rỗng dạng dây rung thực sự hoạt động như thế nào: Giải thích về thiết kế nhiều dây hình khuyên

Các kỹ sư phải hiểu cách thức hoạt động thực sự của cảm biến tải trọng rỗng dạng dây rung để xác định chính xác nó. Thiết bị dựa trên thân vòng hình khuyên chắc chắn. Vòng thép đàn hồi này trải qua quá trình xử lý ổn định nhiều giai đoạn nghiêm ngặt. Nó phân phối tải trọng nén đồng đều xung quanh chu vi của nó. Thiết kế hình khuyên này giúp loại bỏ các lỗi tải lệch tâm thường xảy ra với các cảm biến tải trọng dạng tấm phẳng trong quá trình lắp đặt không thẳng hàng.

Bên trong vòng này, các nhà sản xuất sử dụng cách sắp xếp dây rung nhiều hợp âm. Tùy thuộc vào công suất, cảm biến sử dụng cấu hình chuỗi ba, bốn hoặc sáu hợp âm. Nhiều hợp âm này tính trung bình số đọc ứng suất trên mặt cắt ngang của vòng. Nhờ cách bố trí này, dòng JMZX-3XXXHAT báo cáo tải với độ phân giải có độ nhạy cao từ 0,1 đến 1 KN, ngay cả ở công suất toàn thang lớn 8.000 KN.

Cơ chế cốt lõi chính là nguyên lý dây rung. Từng sợi dây thép siêu bền được cố định bằng phương pháp hàn neo tiêu chuẩn quốc tế. Tần số kích thích của dây tỷ lệ thuận với lực căng của nó. Đầu ra dựa trên tần số này vẫn hoàn toàn miễn nhiễm với các biến đổi điện trở của cáp và nhiễu điện từ. Khả năng miễn nhiễm điện này là cần thiết khi chạy cáp dài trên các công trường xây dựng dân dụng đông đúc.

Hơn nữa, một con chip thông minh nhúng sẽ lưu trữ vĩnh viễn các hệ số hiệu chuẩn duy nhất của cảm biến. Con chip này có thể ghi lại tới 800 bản ghi đo lường, bao gồm dấu thời gian, nhiệt độ và các giá trị không hiệu chỉnh. Tính năng này cho phép các kỹ sư thực hiện xác minh hiệu chuẩn hiện trường mà không cần đưa thiết bị về nhà máy. Cuối cùng, cảm biến nhiệt độ tích hợp cung cấp khả năng điều chỉnh nhiệt độ tự động ở mỗi chu kỳ đo. Điều này giúp loại bỏ các kết quả sai do nhiệt gây ra khi lắp đặt ngoài trời hoặc chôn dưới đất.

Dây rung so với máy đo biến dạng so với thủy lực: Tại sao tế bào VW rỗng lại thắng trong việc giám sát dân sự dài hạn

Người mua thường so sánh các cảm biến tải trọng rỗng chỉ dựa trên giá mua ban đầu. Tuy nhiên, bạn phải đánh giá tổng chi phí giám sát. Điều này bao gồm độ lệch bằng 0 trong thời gian dài, yêu cầu bảo trì, giới hạn khoảng cách tín hiệu và độ tin cậy của dữ liệu tổng thể.

• Cảm biến tải trọng rỗng điện trở (lá): Những cảm biến này cung cấp chi phí trả trước thấp hơn. Tuy nhiên, chúng rất dễ bị trôi theo thời gian. Chúng cũng chịu sự thay đổi điện trở do độ ẩm và phụ thuộc nhiều vào bộ khuếch đại để có chiều dài cáp vượt quá 50 mét. Chúng không phù hợp để theo dõi thường xuyên mà không cần giám sát.
• Tế bào tải thủy lực: Những thiết bị này hoàn toàn tránh được những lo ngại về nhiễu điện. Tuy nhiên, chúng yêu cầu bảo dưỡng chất lỏng thường xuyên. Chúng dễ bị rò rỉ khi lắp đặt kết cấu nhúng hoặc bị giới hạn. Hơn nữa, chúng không thể truyền số đọc đến bộ ghi dữ liệu từ xa mà không cần thêm bộ chuyển đổi áp suất thứ cấp.
• Cảm biến tải trọng dạng dây rung: Những cảm biến này tạo ra tần số đầu ra ổn định trong nhiều thập kỷ. Các tín hiệu truyền hoàn hảo trên đường cáp dài hàng km mà không bị biến dạng. Chúng không yêu cầu khí hoặc chất lỏng hiệu chuẩn liên tục. Chúng được niêm phong hoàn toàn và không thấm nước.

Dòng JMZX-3XXXHAT có tuổi thọ thiết kế 50 năm. Đối với các dự án cơ sở hạ tầng có vòng đời tài sản từ 20 đến 50 năm, pin rỗng dây rung là công nghệ duy nhất mà việc thay thế cảm biến giữa dự án không phải là giả định bắt buộc phải lập kế hoạch.

Loại công nghệ	Ổn định lâu dài	Chạy cáp tối đa	Yêu cầu bảo trì	Sự phù hợp nhúng
Điện trở (lá)	Kém (Không trôi)	< 50 mét	Trung bình (Hiệu chỉnh)	Thấp
thủy lực	Vừa phải	Không áp dụng (Yêu cầu đầu dò)	Cao (Kiểm tra chất lỏng)	Thấp (Rủi ro rò rỉ)
dây rung	Xuất sắc	> 1.000 mét	Không (Không cần bảo trì)	Cao (Kín hoàn toàn)

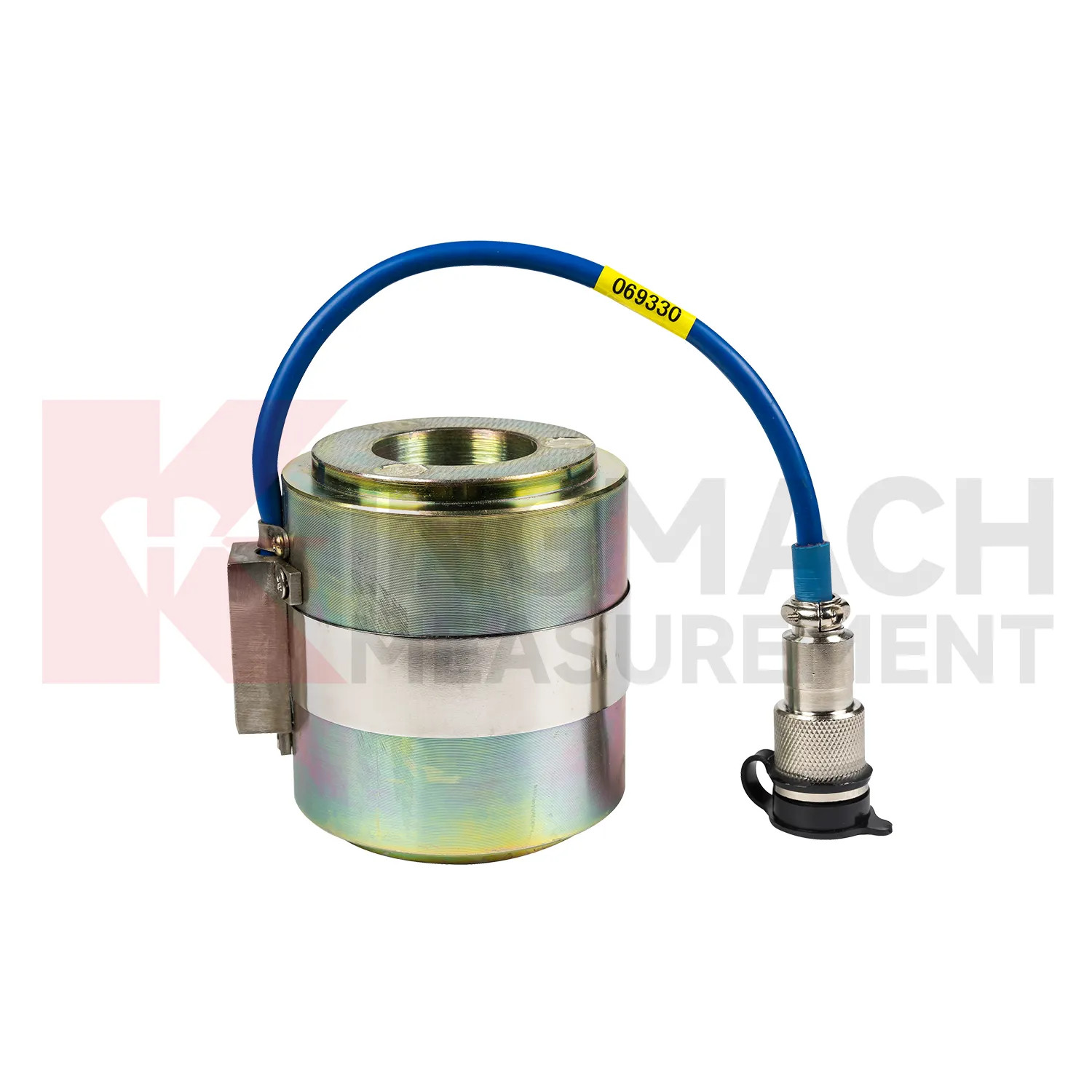

Dòng JMZX-3XXXHAT: Phạm vi công suất, Cấu hình hợp âm và Tham chiếu kích thước

Các kỹ sư mua sắm cần có thông số kỹ thuật chính xác để khớp cảm biến với mức tải của dự án. Dòng JMZX-3XXXHAT cung cấp phạm vi công suất toàn diện trải dài từ 500 KN đến 8.000 KN trên tám mẫu tiêu chuẩn. Phạm vi rộng lớn này bao gồm mọi thứ từ neo đá đơn lẻ đến cáp cầu dây văng khổng lồ.

Số lượng hợp âm sẽ chia tỷ lệ một cách thông minh theo công suất của cảm biến. Các mô hình lên tới 2.000 KN sử dụng cấu hình ba dây âm. Mô hình 3.000 KN sử dụng bốn hợp âm. Các mô hình được xếp hạng 4.000 KN trở lên sử dụng sáu dây cung. Tỷ lệ cấu trúc này duy trì độ chính xác của phép đo khi đường kính vòng tăng lên. Độ nhạy của cảm biến là 0,1 KN ở mức 500 KN. Nó bước tới độ nhạy 1 KN cho tất cả các kiểu máy trên 1.000 KN. Độ chính xác này dễ dàng đáp ứng yêu cầu ±0,1% điển hình được tìm thấy trong các mã giám sát cáp kết cấu.

Những cảm biến tải trọng này có chiều cao nhỏ gọn từ 90 đến 130 mm. Cấu hình thấp này vừa khít với các đầu neo tiêu chuẩn và cụm tấm chịu lực mà không cần sửa đổi cấu trúc. Đối với đường kính lỗ khoan không chuẩn hoặc nhu cầu môi trường đặc biệt, mẫu JMZX-3X00 tùy chỉnh cũng có sẵn.

Bảng tham khảo mẫu JMZX-3XXXHAT

Người mẫu	Dung tích	Độ nhạy	Lỗ khoan bên trong (Ø)	Chiều cao	Cấu hình
JMZX-3405AT	500 KN	0,1 KN	70mm	90 mm	3-chord
JMZX-3410AT	1.000 KN	1 KN	100mm	90 mm	3-chord
JMZX-3520AT	2.000 KN	1 KN	140 mm	120 mm	3-chord
JMZX-3530AT	3.000 KN	1 KN	170 mm	120 mm	4-chord
JMZX-3540AT	4.000 KN	1 KN	200mm	130mm	6-chord
JMZX-3550AT	5.000 KN	1 KN	220 mm	130mm	6-chord
JMZX-3560AT	6.000 KN	1 KN	240mm	130mm	6-chord
JMZX-3580AT	8.000 KN	1 KN	280mm	130mm	6-chord

Nơi triển khai cảm biến tải trọng rỗng: Sáu kịch bản kỹ thuật có tính rủi ro cao

Các kỹ sư triển khai cảm biến tải trọng rỗng trên nhiều môi trường có mức độ rủi ro cao. Mỗi ứng dụng đưa ra những lý do an toàn cụ thể và những thách thức giám sát lâu dài.

• Cầu dây văng & cầu treo: Dây văng phải duy trì trong khoảng 3 đến 5% độ căng thiết kế để đảm bảo tuân thủ tuổi thọ mỏi. Cảm biến tải trọng dạng dây rung rỗng nằm cố định tại vùng neo. Họ cung cấp dữ liệu lực cáp liên tục trực tiếp cho hệ thống quản lý cầu. Điều này thay thế hoàn toàn các thử nghiệm nâng hạ định kỳ, tốn kém.
• Kết Cấu Bê Tông Dự Ứng Lực Sau: Sự mất lực căng xảy ra dần dần do từ biến, co ngót và giãn trong cầu bê tông và kết cấu ngăn chặn hạt nhân. Các tế bào tải hình khuyên được nhúng nằm trên tấm ổ đỡ neo. Họ theo dõi sự tiến hóa lực lượng dài hạn. Dữ liệu này trực tiếp cung cấp thông tin cho các quyết định căng lại trong tương lai.
• Neo đập & mái dốc: Bulông đá và neo phun vữa giúp ổn định mố đập và cắt mái dốc. Đây là những yếu tố an toàn quan trọng. JMZX-3XXXHAT không thấm nước, chống ăn mòn hoàn toàn phù hợp với việc giám sát lâu dài trong điều kiện đất bão hòa, bị chôn vùi hoặc ngập nước.
• Xây dựng đường sắt và đường cao tốc: Tường chắn và tường móng đất sử dụng hệ thống neo tạm thời và vĩnh viễn. Các hệ thống này yêu cầu xác minh tải chính xác trong quá trình thử nghiệm chấp nhận và trong quá trình hoạt động. Cảm biến tải trọng rỗng xử lý cả hai nhiệm vụ như một thiết bị được lắp đặt duy nhất.
• Nền móng tháp gió: Kỹ thuật viên phải xác minh và giám sát ứng suất trước của bu lông neo trong mặt bích đế tháp tuabin gió. Cảm biến tải trọng rỗng cung cấp phép đo trực tiếp, không xâm phạm. Họ hoàn toàn không yêu cầu sửa đổi hệ thống bu lông neo.
• Hệ thống nâng & cẩu: Các tế bào rỗng gắn cùm hoặc gắn trên móc đo đo tải trọng động và tải trọng tĩnh trong thiết bị nâng hạng nặng. Kích thước nhỏ gọn và đầu ra kỹ thuật số được đánh giá cao trên thị trường thứ cấp công nghiệp này.

Từ cảm biến đến bảng điều khiển: Tích hợp các cảm biến tải trọng rỗng vào hệ thống dữ liệu SHM hoàn chỉnh

Một cảm biến tải trọng rỗng chỉ hữu ích khi có hệ thống dữ liệu bao quanh nó. Bạn phải tích hợp các cảm biến này vào một hệ thống theo dõi sức khỏe cấu trúc hoàn chỉnh, từ đầu đến cuối.

• Đọc theo yêu cầu: Các thiết bị đọc dây rung tương thích của Kingmach hiển thị các giá trị tải trực tiếp bằng Kilonewtons (KN). Họ đọc các hệ số hiệu chuẩn được lưu trữ trực tiếp từ chip nhớ của cảm biến. Bạn không cần bảng hiệu chỉnh giấy bên ngoài tại nơi làm việc.
• Thu thập dữ liệu tự động: Bộ ghi dữ liệu đa kênh hỗ trợ mảng cảm biến JMZX-3XXXHAT có dây bus. Họ cung cấp các khoảng thời gian bỏ phiếu có thể định cấu hình, ngưỡng cảnh báo và các tùy chọn đo từ xa như 4G, LoRa hoặc Ethernet. Điều này cho phép giám sát thực sự 24/7 các dãy cáp lớn mà không cần giám sát.
• Cáp thiết bị: Cáp VW được bảo vệ Kingmach duy trì tính toàn vẹn tín hiệu một cách hoàn hảo. Chúng hoạt động hoàn hảo khi chạy nhiều trăm mét trong môi trường xây dựng dân dụng ồn ào về điện.
• Phần mềm trực quan: Bảng điều khiển phần mềm thời gian thực hiển thị xu hướng tải và giá trị được điều chỉnh theo nhiệt độ. Chúng tạo ra cảnh báo quá tải tự động và hỗ trợ phân tích xu hướng lịch sử. Điều này trực tiếp hỗ trợ đánh giá an toàn kết cấu và quy trình bảo trì.

Việc chỉ định cảm biến, bộ ghi và phần mềm từ một nhà sản xuất thống nhất sẽ loại bỏ các rủi ro về khả năng tương thích với chương trình cơ sở. Nó cũng đơn giản hóa đáng kể việc leo thang hỗ trợ kỹ thuật cho các dự án quốc tế.

Xác định và tìm nguồn cung ứng cảm biến tải trọng rỗng: Sáu câu hỏi mà mọi người mua quốc tế nên hỏi

Các nhóm mua sắm quốc tế cần một khuôn khổ khách quan để đánh giá các nhà sản xuất cảm biến Trung Quốc. Bạn nên hỏi sáu câu hỏi quan trọng khi tìm nguồn cung ứng cảm ứng lực rỗng.

1. Cảm biến có chứng nhận có thể truy nguyên không?
Bạn phải yêu cầu tuân thủ nghiêm ngặt các tiêu chuẩn như GB/T 13606-2007 và DL/T 269-2022. Cảm biến được xác minh của bên thứ ba làm giảm đáng kể trở ngại trong việc phê duyệt dự án.

2. Việc hiệu chuẩn có thể truy nguyên trực tiếp đến thiết bị không?
Cảm biến tải trọng rỗng Kingmach lưu trữ các hằng số hiệu chuẩn trong một chip tích hợp. Điều này giúp loại bỏ sự phụ thuộc vào hồ sơ giấy. Nó cho phép xác minh hiện trường dễ dàng với thiết bị đọc tiêu chuẩn.

3. Tuổi thọ sử dụng đã nêu là bao lâu?
Bạn phải nhấn mạnh vào một con số tuổi thọ thiết kế được ghi chép chính thức. Tuổi thọ thiết kế 50 năm của cảm biến tải trọng rỗng Kingmach sẽ được coi là cơ sở hợp đồng chứ không chỉ là sự đảm bảo bằng lời nói.

4. Nhà cung cấp có thể tùy chỉnh sản phẩm không?
Các dự án cơ sở hạ tầng thường yêu cầu đường kính lỗ khoan không chuẩn, phạm vi công suất cụ thể hoặc các loại đầu nối độc đáo. Một nhà sản xuất có khả năng thiết kế nội bộ mạnh mẽ sẽ phản hồi trong vài ngày thay vì vài tháng.

5. Hỗ trợ sau bán hàng như thế nào?
Hãy tìm đường dây nóng kỹ thuật 24/7 với thời gian phản hồi ban đầu là một giờ. Các vấn đề phức tạp phải được giải quyết trong vòng 48 giờ. Khả năng đáp ứng này rất quan trọng đối với các dự án cơ sở hạ tầng trực tiếp.

6. Thời gian giao hàng có được đảm bảo theo hợp đồng không?
Nhà cung cấp phải cung cấp các mẫu tiêu chuẩn có sẵn trong kho trong vòng 48 giờ. Các đơn đặt hàng ở quy mô dự án yêu cầu lịch trình hợp đồng nghiêm ngặt và cập nhật tiến độ sản xuất thường xuyên.

Lựa chọn sự tự tin thay vì phỏng đoán: Khung quyết định của bạn và bước tiếp theo

Cảm biến tải trọng rỗng làm thay đổi cơ bản việc giám sát lực cáp. Họ thay thế các bài tập kiểm tra định kỳ, mang tính xâm phạm bằng một hệ thống an toàn tự động, liên tục. Bạn phải tuân theo một khuôn khổ quyết định rõ ràng. Đầu tiên, hãy xác nhận loại tải và công suất tổng thể của bạn. Thứ hai, chọn cấu hình hợp âm thích hợp. Thứ ba, xác minh đường kính lỗ khoan chính xác cho gân hoặc neo cụ thể của bạn. Thứ tư, xác nhận các yêu cầu về chống thấm và nhiệt độ của bạn. Cuối cùng, tích hợp cảm biến với phần mềm hiển thị và ghi dữ liệu đáng tin cậy.

Tuổi thọ thiết kế 50 năm của xe tải trọng rỗng Kingmach mang lại giá trị lâu dài đáng kinh ngạc. Tổng chi phí sở hữu bao gồm việc tránh cài đặt lại, hiệu chỉnh lại và ngăn ngừa mất dữ liệu. Chi phí dài hạn này thấp hơn đáng kể so với các công nghệ lá nhôm thay thế rẻ hơn. Nếu bạn không chắc chắn mẫu JMZX-3XXXHAT nào phù hợp với dự án của mình, bạn có thể chia sẻ thông số kỹ thuật của mình với nhóm kỹ thuật của Kingmach. Chúng tôi sẽ cung cấp đề xuất mô hình miễn phí và báo giá tùy chỉnh.

Lập kế hoạch cho một dự án cầu dây văng hoặc mỏ neo? Nhận đề xuất cảm biến miễn phí + báo giá tùy chỉnh từ các kỹ sư của Kingmach — phản hồi trong vòng 24 giờ.
🔗 [ Nhận đề xuất miễn phí của tôi → ]
📧 [email protected]

Câu hỏi thường gặp

1. Sự khác biệt giữa cảm biến tải trọng rỗng và cảm biến tải trọng đặc là gì?

Cảm biến tải trọng rỗng có lỗ khoan trung tâm cho phép bu lông hoặc cáp đi hoàn toàn qua nó, đo lực căng bằng cách phản ứng với tấm neo. Cảm biến tải trọng rắn không có lỗ trung tâm này và thường đo lực nén hoặc lực căng trực tiếp trên đường dây.

2. Làm thế nào để lắp đặt cảm biến tải trọng rỗng trên gân dự ứng lực?

Bạn trượt cảm biến hình khuyên trực tiếp lên gân hoặc thanh neo trước khi gắn đầu neo và tấm chịu lực. Cảm biến tải trọng được kẹp chắc chắn giữa kết cấu bê tông và khối neo thép.

3. Có thể sử dụng cảm biến tải trọng rỗng để đo tải trọng động không?

Cảm biến tải trọng rỗng dây rung vượt trội ở tải tĩnh và thay đổi chậm do thời gian vật lý cần thiết để quét tần số dây. Đối với tải động tần số cao, tế bào tải dạng lá điện trở hoặc áp điện thường được ưu tiên hơn.

4. Chiều dài cáp nào được hỗ trợ bởi cảm biến tải trọng rỗng dây rung?

Bởi vì chúng sử dụng đầu ra dựa trên tần số thay vì tín hiệu điện áp, cảm biến dây rung có thể dễ dàng truyền dữ liệu chính xác qua cáp được bảo vệ vượt quá 1.000 mét mà không bị mất hoặc biến dạng tín hiệu.

5. Thiết kế nhiều dây âm cải thiện độ chính xác của cảm biến tải trọng như thế nào?

Thiết kế nhiều dây cung bố trí một số dây rung độc lập đều xung quanh chu vi bên trong của cảm biến tải trọng. Điều này tính trung bình các phép đo ứng suất trên vòng, giúp loại bỏ tích cực các lỗi do tải lệch tâm hoặc lệch tâm gây ra.

6. Tôi có thể kết hợp cảm biến tải trọng rỗng với máy đo biến dạng dây rung trong một hệ thống giám sát không?

Đúng. Cảm biến tải trọng rỗng và máy đo biến dạng dây rung thường được tích hợp vào cùng một hệ thống giám sát. Cảm biến tải trọng đo lực tác dụng, trong khi máy đo biến dạng đo biến dạng cấu trúc, cung cấp dữ liệu bổ sung để đánh giá hiệu suất chính xác hơn.

7. Sự khác biệt giữa cấu hình nhiều hợp âm và cấu hình hợp âm đơn là gì và khi nào tôi nên chọn từng cấu hình?

Cấu hình một dây đo tải tại một vị trí cụ thể và phù hợp cho các ứng dụng giám sát tải đơn giản. Cấu hình nhiều hợp âm giám sát tải trên nhiều bộ phận hoặc nhiều điểm, lý tưởng cho các cấu trúc phức tạp, nơi việc phân bổ và cân bằng tải là rất quan trọng.

8. Làm cách nào để xác minh tình trạng cảm biến lâu dài mà không cần tháo thiết bị đã lắp đặt?

Tình trạng dài hạn của cảm biến có thể được xác minh thông qua kiểm tra điểm 0 thường xuyên, phân tích xu hướng của dữ liệu lịch sử, so sánh với các cảm biến lân cận cũng như kiểm tra định kỳ cáp và kết nối. Những phương pháp này giúp phát hiện các vấn đề về hiệu suất hoặc độ lệch tiềm ẩn mà không cần loại bỏ cảm biến khỏi dịch vụ.

9. Kingmach cung cấp những dịch vụ bảo hành và hiệu chuẩn lại nào trên phạm vi quốc tế?

Kingmach hỗ trợ khách hàng quốc tế tư vấn kỹ thuật, hướng dẫn lắp đặt, hỗ trợ vận hành và dịch vụ hậu mãi trong suốt vòng đời dự án. Tất cả các cảm biến tải trọng đều được cung cấp dữ liệu hiệu chuẩn tại nhà máy và tài liệu chất lượng. Đối với các chương trình giám sát dài hạn, Kingmach có thể cung cấp hỗ trợ xác minh hiệu chuẩn, đề xuất đánh giá hiệu suất và hỗ trợ kỹ thuật để giúp duy trì độ tin cậy của phép đo. Khách hàng có thể liên hệ trực tiếp với đội ngũ kỹ thuật để khắc phục sự cố, lập kế hoạch thay thế và hỗ trợ tối ưu hóa hệ thống khi có yêu cầu.

---

Được viết bởi Nhóm Kỹ thuật Kingmach - hỗ trợ các dự án cơ sở hạ tầng trên toàn thế giới kể từ năm 2001
