Cảm biến tải trọng rắn và rỗng: Hướng dẫn toàn diện về lựa chọn kỹ thuật (Đường dẫn lực & Ứng dụng điển hình & Yêu cầu chứng nhận)

Sự lựa chọn giữa cảm biến tải trọng rắn và cảm ứng lực rỗng là một quyết định kỹ thuật thực sự. Đây không phải là cuộc chiến về tính năng của sản phẩm. Sự khác biệt cơ bản nằm ở cách lực được đưa vào cảm biến. Đường dẫn tải này xác định nơi mỗi loại hoạt động đáng tin cậy và nơi chắc chắn sẽ thất bại. Bài viết này phục vụ như một công cụ quyết định. Nó đưa ra sự so sánh dựa trên logic kỹ thuật hơn là sự ưa thích về thương hiệu. Chúng ta sẽ bắt đầu với ý nghĩa thực sự của mỗi cảm biến. Các từ “rắn” và “rỗng” mô tả hình dạng nhưng không mô tả chức năng.

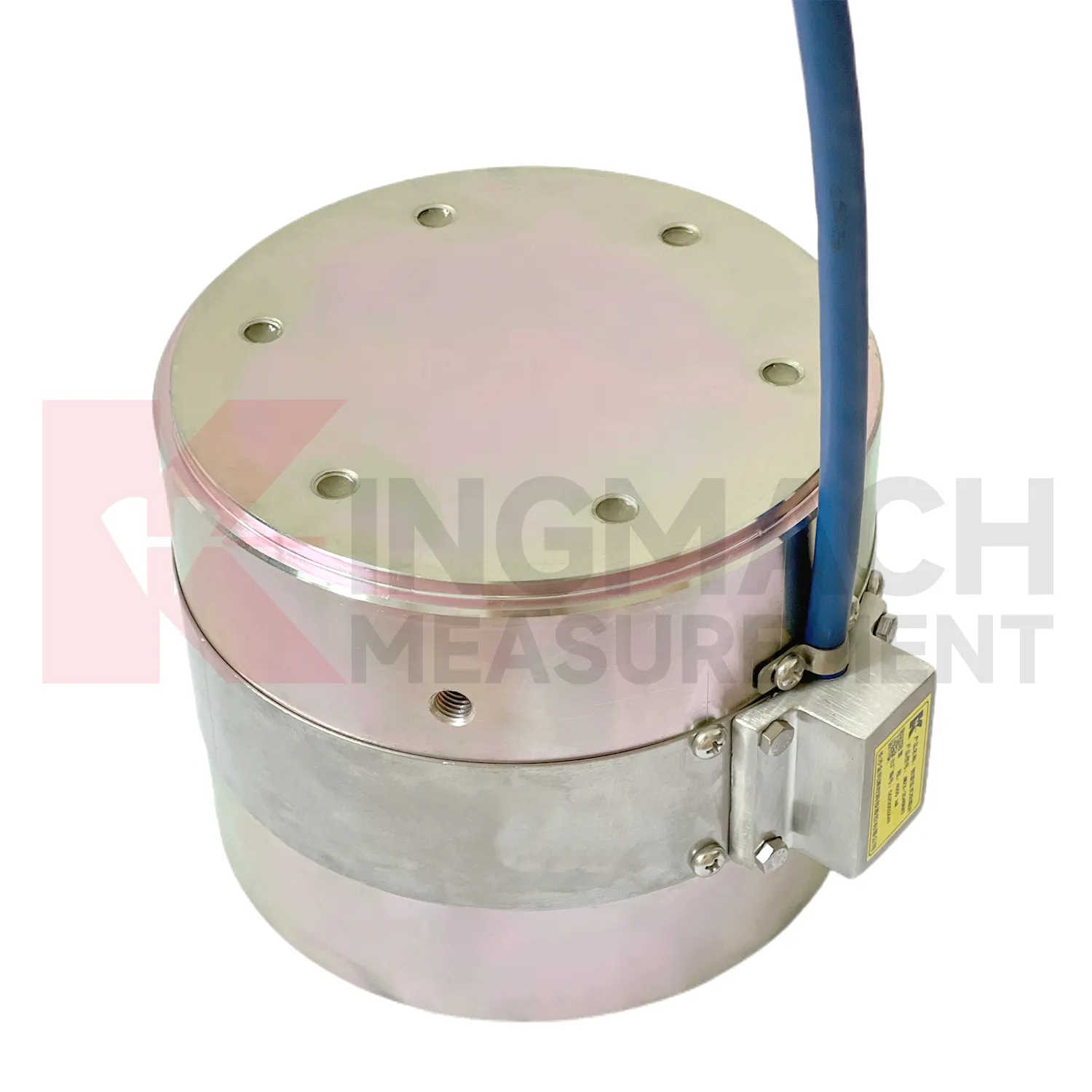

1. Cảm biến tải trọng rắn là gì - và nó đo lực như thế nào?

Các kỹ sư đã biết hình trụ trông như thế nào. Điều họ thực sự cần hiểu là đường tải trọng xuyên qua vật thể rắn. Cảm biến tải trọng đặc có kiến ​​trúc lõi dựa trên phần tử nén hình trụ thân rắn. Thân thép đàn hồi có hình dạng đồng đều dưới tải trọng nén dọc trục. Dây rung nhúng nằm bên trong thân đàn. Các chuỗi này phát hiện biến dạng vi mô dưới dạng thay đổi tần số riêng biệt.

Logic đường dẫn tải rất đơn giản. Tải trọng đi vào bề mặt ổ trục trên cùng. Nó đi qua toàn bộ mặt cắt ngang của phần tử đàn hồi. Cuối cùng, nó thoát ra qua bề mặt chịu lực phía dưới. Bản thân tế bào trở thành một phần cấu trúc. Nó mang tải vật lý.

Thiết kế nhiều chuỗi đo trung bình số đọc trên nhiều điểm đo bên trong thân máy. Phạm vi công suất thấp hơn sử dụng thiết kế 3 dây. Phạm vi công suất cao hơn yêu cầu thiết kế 6 dây. Việc tính trung bình nhiều chuỗi này mang lại cho Dòng sản phẩm Kingmach JMZX-34XX/35XX/36XXHAT độ chính xác 0,5% FS của nó. Nó duy trì độ chính xác này trong phạm vi lớn 1.000–10.000 kN, bất chấp môi trường hoạt động đòi hỏi khắt khe.

Thiết bị này có chip HAT thông minh trên bo mạch. Con chip thông minh này lưu trữ hệ số hiệu chuẩn nguyên bản. Nó tự động điều chỉnh nhiệt độ thông qua nhiệt điện trở tích hợp. Nó cũng lưu tới 600 hồ sơ đo lường. Cảm biến ghi nhớ lịch sử của chính nó ngay cả khi không có bộ ghi dữ liệu được kết nối.

Phạm vi hoạt động trải dài từ −30°C đến +80°C. Hơn nữa, tế bào rắn có khả năng chịu quá tải lên tới 300–400% công suất định mức trước khi hỏng hóc nghiêm trọng. Điều này mang lại một biên độ an toàn rất có ý nghĩa. Quá tải đột ngột là một rủi ro rất thực tế trong các ứng dụng thử cọc và chịu lực cầu.

[Xem thông số kỹ thuật đầy đủ của cảm biến tải trọng rắn Kingmach JMZX-35XXHAT]

2. Cảm biến tải trọng rỗng là gì - và điều gì khiến nó có cấu trúc khác biệt?

Cảm biến tải trọng rỗng còn được gọi là cảm biến tải trọng hình khuyên. Kiến trúc cốt lõi dựa trên thân hình khuyên (hình vòng) với lỗ khoan ở giữa. Thành phần cấu trúc đi qua trung tâm của tế bào. Bộ phận này có thể là thanh neo, dây cáp hoặc bu lông. Tải trọng truyền trực tiếp từ đai ốc của bộ phận cấu trúc đến mặt hình khuyên của ô. Tải trọng không đi vào tường khoan.

Logic đường dẫn tải khác hoàn toàn với một ô đặc. Tải trọng đi vào qua bề mặt vòng bi. Thân vòng nén đều xung quanh chu vi của nó. Nhiều dây rung được bố trí xung quanh vòng. Những chuỗi này lấy trung bình tín hiệu nén. Thiết kế nhiều hợp âm này bù đắp mạnh mẽ cho tải lệch tâm nhỏ. Thiết kế một chuỗi đơn giản là không thể xử lý tải không đồng đều.

Thiết kế nhiều hợp âm này sử dụng ba hợp âm ở các dải âm thấp hơn. Nó tiến tới sáu hợp âm cho phạm vi 4.000–8.000 kN. Kiến trúc cụ thể này cho phép Cảm biến tải trọng rỗng JMZX-3XXXHAT được lắp đặt trên thanh neo sống mà không cần tháo rời. Thanh chỉ đơn giản là luồn qua. Hạt mang trên mặt tế bào. Việc giám sát bắt đầu ngay lập tức.

Ô rỗng có tuổi thọ thiết kế là 50 năm. Thân thép đàn hồi trải qua quá trình xử lý ổn định nhiều giai đoạn trước khi rời khỏi nhà máy. Các dây rung bên trong được làm bằng thép cường độ cực cao. Kỹ thuật viên neo các dây này bằng công nghệ hàn tiêu chuẩn quốc tế. Đây không phải là những tuyên bố về thông số kỹ thuật cơ bản. Chúng là những quyết định thiết kế quan trọng có ý nghĩa sâu sắc trong các chương trình an toàn đập 20 năm.

Ô này mang chứng nhận kép cho GB/T 13606-2007 và DL/T 269-2022. Tiêu chuẩn thứ hai dành riêng cho kỹ thuật thủy lực và năng lượng. Điều này khiến nó trở thành lựa chọn đúng đắn duy nhất cho việc giám sát neo đập và thủy điện.

[Xem thông số kỹ thuật của cảm biến tải trọng rỗng JMZX-3XXXHAT]

3. Thông số kỹ thuật cạnh nhau: Ý nghĩa thực sự của các con số

Thuộc tính	Cảm biến tải trọng rắn (JMZX-35XXHAT)	Cảm biến tải trọng rỗng (JMZX-3XXXHAT)	Ý nghĩa của nó trong thực tế
Phạm vi công suất	1.000–10.000 kN	500–8.000 kN (Có sẵn tùy chỉnh)	Điểm vào 500 kN thấp hơn của ô rỗng phù hợp với các thanh neo nhỏ hơn. Một ô rắn sẽ được chỉ định quá mức ở đây. Đối với các ứng dụng thử nghiệm móng cọc công suất cực cao vượt quá 8.000 kN, Kingmach có thể cung cấp các giải pháp cảm biến tải trọng rắn JMZX-36XXHAT tùy chỉnh. Vui lòng liên hệ với nhóm kỹ thuật của chúng tôi để biết thêm thông tin.
Nghị quyết	0,1 kN (Tất cả model)	0,1–1 kN (Thay đổi tùy theo model)	Độ phân giải ổn định 0,1 kN của tế bào rắn hỗ trợ việc kiểm tra cọc chính xác. Độ phân giải 1 kN của ô rỗng có thể chấp nhận được vì tải được giám sát tương đối lớn.
Dung lượng bộ nhớ	600 hồ sơ	800 hồ sơ	Bộ lưu trữ trên bo mạch lớn hơn của ô rỗng phản ánh hồ sơ triển khai trong thời gian dài hơn để theo dõi kéo dài hàng thập kỷ.
Chứng chỉ	GB/T 13606-2007	GB/T 13606-2007 & DL/T 269-2022	Tiêu chuẩn kỹ thuật thủy lực bổ sung (DL/T 269-2022) đảm bảo sự tuân thủ nghiêm ngặt của dự án trong môi trường đập.
Cuộc sống phục vụ thiết kế	Không được chỉ định (Phụ thuộc vào ứng dụng)	50 năm	Ô rỗng được thiết kế để theo dõi thường xuyên. Tế bào rắn thường được sử dụng trong các giai đoạn thử nghiệm tạm thời.

Những con số này cung cấp hướng dẫn tuyệt vời. Tuy nhiên, câu hỏi rõ ràng hơn là mỗi loại thực sự thuộc về đâu trong một dự án thực sự.

4. Cảm biến tải trọng rắn hoạt động tốt nhất ở đâu — và tại sao

Phần này giải thích tại sao đường dẫn tải cụ thể của ô đặc khiến nó trở thành lựa chọn chính xác. Chúng tôi đang xem xét lý luận chứ không chỉ lập danh mục các tính năng.

Thí nghiệm tải cọc: Cảm biến tải trọng rắn để thử cọc là sự kết hợp hoàn hảo. Ô đặc nằm ngay giữa đầu cọc và kích tải. Tải thử nghiệm đầy đủ đi thẳng qua thân tế bào. Khả năng chịu tải về mặt cấu trúc của chất rắn là hoàn toàn cần thiết ở đây. Công suất lớn lên tới 10.000 kN của nó có thể bao phủ các cọc khoan nhồi có đường kính lớn nhất trong móng cầu.

Giám sát chỗ ngồi của trụ cầu: Tế bào hoạt động như một cấu trúc chèn trong ngăn xếp vòng bi. Nó phải mang tải trọng thiết kế khổng lồ vô thời hạn trong khi chủ động đo lường chúng. Hình học nén của thân rắn xử lý điều này một cách hoàn hảo. Kích thước tham chiếu cảm biến tải trọng rắn Kingmach tương ứng liền mạch với kích thước tấm ổ trục tiêu chuẩn trong quy chuẩn thiết kế cầu.

Đo lực kích thủy lực: Các hoạt động dự ứng lực đòi hỏi phải có sự giám sát chặt chẽ. Tế bào rắn nằm dưới jack. Nó đo lực tác dụng trong thời gian thực. Điều này xác minh rằng ứng suất trước thiết kế thực sự đạt được tại chỗ. Các kỹ sư không thể chỉ dựa vào tính toán áp suất kích.

Giám sát tải công trình tạm thời: Đội thi công giám sát ván khuôn, giàn giáo và cột chống. Chương trình giám sát kết thúc khi kết cấu hoàn thành. Nhóm tháo thiết bị đo đạc. Khả năng chịu quá tải cao của khối rắn khiến nó trở thành sự lựa chọn chắc chắn, có thể tái sử dụng cho công việc ở giai đoạn xây dựng thô.

Tại sao nó không thành công trên các ứng dụng xuyên suốt: Một tế bào rắn không có lỗ khoan trung tâm. Nó không thể bọc vào thanh hoặc cáp. Các kỹ sư không thể thích ứng nó một cách dễ dàng. Việc tạo các phụ kiện cuối tùy chỉnh sẽ tạo ra tải lệch tâm ngay lập tức. Điều này trực tiếp làm ảnh hưởng đến độ chính xác của phép đo và làm hỏng dữ liệu.

[Xem ứng dụng thực tế của sản phẩm Kingmach trong các loại dự án cụ thể]

5. Cảm biến tải trọng rỗng hoạt động tốt nhất ở đâu - và tại sao

Ô rỗng không chỉ đơn giản là một ô rắn được biến đổi. Về cơ bản nó là một công cụ khác. Nó được tối ưu hóa cho hình dạng tải hoàn toàn khác.

Giám sát cáp neo và cáp dự ứng lực: Các ứng dụng cảm biến tải trọng rỗng tỏa sáng ở đây. Thanh hoặc cáp luồn trơn tru qua lỗ trung tâm. Đai ốc hoặc tấm neo nằm phẳng trên mặt hình khuyên. Tế bào đo lực ứng suất trước thực tế trong gân. Nó không đo đầu vào jack. Nó đo lực thực tế trong bộ phận kết cấu sau khi khóa và theo thời gian.

Giám sát bu lông đá và neo đất: Đường hầm, mái dốc và tường chắn phụ thuộc vào bu lông đá. Ô rỗng nằm ở đầu bu lông trong quá trình lắp đặt ban đầu. Nó vẫn ở đó trong suốt cuộc đời của cấu trúc. Tuổi thọ thiết kế 50 năm của nó phù hợp với thời gian của chương trình giám sát dài hạn. Các mô hình có đường kính nhỏ hơn tương ứng chính xác với kích thước đầu bu lông đá tiêu chuẩn.

Giám sát neo đập và thủy điện: Chứng nhận DL/T 269-2022 là bắt buộc nghiêm ngặt đối với các tiêu chuẩn kỹ thuật thủy lực của Trung Quốc. Đó là một yêu cầu tuân thủ cứng nhắc. Chứng nhận kép của tế bào rỗng bao gồm sự cần thiết về mặt pháp lý này. Tế bào rắn không giữ tiêu chuẩn thủy lực cụ thể này.

Giám sát dây văng và móc treo cầu: Các chương trình giám sát trang bị thêm thường nhắm vào các cây cầu hiện có. Hệ số dạng hình khuyên cho phép lắp đặt dễ dàng trên các cáp hiện có. Kỹ thuật viên chỉ cần tiếp cận đầu neo. Việc cài đặt không yêu cầu cắt phần tử cấu trúc. Đây thường là yếu tố quyết định đối với các kỹ sư mua sắm.

Tại sao nó không hoạt động trong các ứng dụng ổ trục đơn giản: Ô rỗng có dạng hình khuyên. Hình dạng này tập trung tải trọng một cách tự nhiên vào mặt vòng bi hẹp. Việc đặt nó bên trong một cụm ổ trục phẳng mà không có thanh xuyên có kích thước chính xác sẽ gây ra trường ứng suất không đồng đều. Cảm biến đọc ứng suất này một cách chính xác, nhưng số đọc không thể hiện tải trọng thực của ổ trục.

[Xem ứng dụng thực tế của sản phẩm Kingmach trong các loại dự án cụ thể]

6. Logic cài đặt: Mỗi loại yêu cầu của nhóm công trường

Yêu cầu cài đặt cuối cùng quyết định nơi dự án thành công hay thất bại. Cả hai loại cảm biến tải trọng dạng dây rung đều yêu cầu đội ngũ công trường có độ chính xác cao.

Yêu cầu lắp đặt ô rắn: Bề mặt ổ trục phẳng, song song là hoàn toàn không thể thương lượng. Một bề mặt không đều chỉ 1mm trên mặt ô có đường kính 200mm sẽ làm hỏng dữ liệu. Nó giới thiệu tải lệch tâm lớn, có thể đo lường được. Các đội phải sử dụng vòng đệm ngồi hình cầu như thông lệ tiêu chuẩn. Kỹ thuật viên phải xác minh sự căn chỉnh phù hợp với trục tải trước khi áp dụng tải đầu tiên.

Yêu cầu lắp đặt ô rỗng: Độ hở từ lỗ khoan đến thanh phải khớp chính xác với dung sai quy định. Thanh trung tâm không bao giờ được tiếp xúc với thành lỗ bên trong khi chịu tải. Kỹ thuật viên thực hiện lắp đặt tại đầu neo trước khi căng đai ốc. Thực tế không thể lắp đặt lại sau khi căng. Nhóm sẽ phải giảm lực hoàn toàn cho toàn bộ mỏ neo để sửa lỗi.

Lập kế hoạch liên tục tín hiệu: Cả hai loại cảm ứng lực đều sử dụng kiến ​​trúc HAT thông minh. Chúng cung cấp đầu ra kỹ thuật số đường dài tuyệt vời. Tuy nhiên, kỹ thuật viên phải lập kế hoạch định tuyến cáp từ cảm biến đến bộ ghi dữ liệu trong quá trình cài đặt. Họ không thể trang bị thêm cáp một cách dễ dàng. Việc chạy cáp chôn và dưới nước đòi hỏi phải có cáp bọc thép nặng. Họ cũng yêu cầu các hộp nối chống nước được đánh giá nghiêm ngặt về độ sâu lắp đặt chính xác.

Rủi ro chung: Cả hai loại tế bào vẫn rất dễ bị mắc các lỗi ban đầu. Những sai sót xảy ra khi lắp đặt không thể được sửa chữa sau này nếu không có sự can thiệp vật lý nghiêm túc. Việc cài đặt chính xác ngay lần đầu tiên không phải là quá kỹ thuật. Đó là lựa chọn duy nhất.

7. Danh sách kiểm tra quyết định: Năm câu hỏi dẫn đến lựa chọn đúng đắn

Các kỹ sư phải đối mặt với thời hạn chặt chẽ. Hãy sử dụng công cụ ra quyết định ngắn gọn này để định hướng chiến lược mua sắm của bạn.

Câu 1 – Có bộ phận kết cấu nào (thanh, cáp, bu lông) phải đi qua cảm biến không?
Có: Chọn rỗng.
Không: Chọn chất rắn.

Câu hỏi 2 - Cảm biến sẽ chịu toàn bộ tải trọng kết cấu hay chỉ cảm nhận được nó?
Phải mang đầy tải bên trong: Chọn vật rắn.
Chỉ cảm giác (lực truyền qua mặt ổ trục): Chọn một trong hai loại, tùy theo Câu hỏi 1.

Câu hỏi 3 - Đây là thử nghiệm tạm thời hay cài đặt giám sát lâu dài?
Giai đoạn thử nghiệm/thi công tạm thời: Chọn kiên cố.
Chương trình SHM vĩnh viễn/dài hạn: Chọn loại rỗng (có tuổi thọ thiết kế 50 năm).

Câu hỏi 4 – Dự án có thuộc tiêu chuẩn kỹ thuật thủy lực hoặc ngành điện không?
Có: Chọn rỗng (được chứng nhận DL/T 269-2022).
Không: Cả hai loại đều đáp ứng tiêu chuẩn GB/T 13606-2007 chung.

Câu hỏi 5 – Năng lực giám sát cần thiết là gì?
Dưới 500 kN: Chọn loại rỗng (có sẵn mẫu đầu vào).
10.000 kN trở lên: Chọn loại rắn (rỗng thường đạt tiêu chuẩn 8.000 kN, mặc dù vẫn có các tùy chọn tùy chỉnh).

Lưu ý kết thúc danh sách kiểm tra: Nếu có hai hoặc nhiều câu hỏi khiến nhóm của bạn đi theo hướng ngược nhau, hãy tạm dừng ngay lập tức. Đơn đăng ký của bạn cần có sự xem xét của chuyên gia. Kingmach cung cấp các cấu hình tùy chỉnh để xử lý các yêu cầu kết hợp phức tạp.

Hình học của ứng dụng quyết định hình học của cảm biến

Cảm biến tải trọng rắn và cảm ứng lực rỗng không bao giờ là những sản phẩm cạnh tranh ở các mức giá khác nhau. Về cơ bản, chúng là những công cụ bổ sung được thiết kế cho các đường dẫn tải hoàn toàn khác nhau. Hình học độc đáo của dự án luôn xác định cảm biến nào là chính xác.

Nhiều dự án quy mô lớn yêu cầu đồng thời cả hai loại tại các điểm quan trắc khác nhau. Một chương trình cầu phức tạp có thể sử dụng các ô đặc một cách an toàn tại các ghế chịu lực, đồng thời triển khai các ô rỗng tại các neo cáp văng.

Bạn vẫn chưa chắc chắn về giải pháp phù hợp cho dự án của mình? Hãy điền vào biểu mẫu tư vấn kỹ thuật bên dưới và các kỹ sư của Kingmach sẽ đưa ra đề xuất lựa chọn tùy chỉnh trong vòng 24 giờ. [Xem trang sản phẩm cảm biến tải trọng rắn] · [Xem trang sản phẩm cảm biến tải trọng rỗng] · [Tải xuống bảng dữ liệu kỹ thuật đầy đủ (PDF)]
