Ứng dụng máy đo biến dạng trong xây dựng: Giải thích những lợi ích chính

Mọi hư hỏng lớn về kết cấu trong xây dựng hiện đại đều có chung một dấu hiệu cảnh báo - dấu hiệu đó xuất hiện một cách âm thầm, hàng tuần hoặc hàng tháng trước khi bê tông bị nứt hoặc thép bị vênh. Cảnh báo đó là sự thay đổi về độ căng: một biến dạng vô hình tích tụ bên trong vật liệu chịu tải. Vấn đề không phải là cấu trúc không thể giao tiếp được. Vấn đề là không ai lắng nghe.

Máy đo biến dạng thay đổi điều đó. Chúng không phải là công cụ thụ động. Chúng là hệ thống cảnh báo sớm của ngành xây dựng — các cảm biến chuyển đổi ứng suất cơ học vô hình thành dữ liệu có thể đo lường được và có thể thực hiện được. Các kỹ sư triển khai chúng không chỉ đơn giản là thu thập số liệu. Họ đang mở rộng khả năng nhìn thấy bên trong một cấu trúc mà sau khi được xây dựng sẽ trở nên mờ đục đối với mọi phương pháp kiểm tra khác.

Bài viết này giải thích nơi sử dụng máy đo biến dạng trong xây dựng, những lợi ích cụ thể mà chúng mang lại cho các nhóm dự án và chủ sở hữu tài sản cũng như cách chọn loại phù hợp cho bất kỳ ứng dụng cụ thể nào.

Máy đo biến dạng thực sự có tác dụng gì?

Trước khi kiểm tra các ứng dụng, cần phải hiểu rõ biến dạng là gì - và tại sao việc đo lường nó lại quan trọng.

Tất cả các cấu trúc đều bị biến dạng nhỏ khi chịu trọng lượng. Xe tải đi qua dầm cầu làm dầm bị cong xuống. Kết quả của việc xây dựng tòa nhà là cọc bê tông bị nén. Tường chắn bị uốn cong do công việc đào đất diễn ra ở phía đối diện của nó. Các nhà khoa học định nghĩa biến dạng là sự biến dạng xảy ra trong vật liệu mà họ đo thông qua biến dạng vi mô (με) để nghiên cứu các chuyển động ẩn mà con người không thể quan sát được.

Máy đo biến dạng sẽ phát hiện những thay đổi này và chuyển chúng thành tín hiệu điện. Máy đo biến dạng đóng vai trò như một công cụ đo lường liên tục theo dõi các chuyển động của cấu trúc bằng cách phát hiện cả sự giãn nở và nén với độ chính xác của một biến dạng vi mô.

Loại được sử dụng rộng rãi nhất trong xây dựng dân dụng và địa kỹ thuật là máy đo biến dạng dây rung (VW) . Nguyên lý hoạt động của nó là thanh lịch. Một sợi dây thép căng bên trong cảm biến sẽ rung ở tần số tự nhiên. Khi cấu trúc xung quanh biến dạng, lực căng của dây thay đổi và tần số cộng hưởng của nó cũng thay đổi. Sự thay đổi tần số đó chuyển trực tiếp thành số đọc biến dạng. Vì tần số không bị ảnh hưởng bởi sự lệch điện trở của cáp và sự biến đổi điện áp nên đồng hồ đo của VW duy trì độ chính xác khi chạy cáp vượt quá 1.000 mét và thời gian đo kéo dài hàng thập kỷ — hai điều kiện thường xuyên loại bỏ đồng hồ đo lá điện trở để giám sát cơ sở hạ tầng lâu dài.

Với nền tảng đã được thiết lập, đây là lúc các cảm biến này thực hiện công việc quan trọng nhất của chúng.

Nơi sử dụng máy đo biến dạng trong xây dựng - Sáu ứng dụng quan trọng

1. Cầu và công trình trên cao

Máy đo biến dạng gắn trên bề mặt và hàn bề mặt trên dầm cầu, tấm sàn và vùng chịu lực theo dõi phản ứng hoạt tải, chu trình nhiệt và từ biến dài hạn. Đối với những cây cầu cũ phải đối mặt với tải trọng giao thông tăng lên hoặc trang bị nâng cấp sau địa chấn, dữ liệu này cung cấp thông tin cho các quyết định xếp hạng tải trọng bằng bằng chứng kết cấu thực tế thay vì các giả định kỹ thuật thận trọng. Nó cũng xác định các đoạn có nồng độ biến dạng bất thường - dấu hiệu đầu tiên về hư hỏng mỏi cục bộ.

2. Đổ bê tông và kết cấu khối

Máy đo biến dạng nhúng được đúc trực tiếp vào bê tông tươi trong quá trình thi công. Họ theo dõi ứng suất bảo dưỡng, gradient nhiệt trong bê tông khối và độ lún lâu dài - tất cả các quá trình hoàn toàn không thể tiếp cận được sau khi đổ xong. Trong xây dựng đập, mố cầu dày và tấm móng lớn, gradient nhiệt bên trong trong quá trình thủy hóa có thể tạo ra ứng suất kéo làm nứt bê tông từ bên trong. Đồng hồ đo nhúng phát hiện các điều kiện này trong thời gian thực, cho phép các nhà thầu điều chỉnh quy trình bảo dưỡng trước khi hư hỏng xảy ra. Điều này làm cho việc giám sát việc nhúng trở thành một công cụ kiểm soát chất lượng trong quá trình xây dựng chứ không chỉ là một công cụ kiểm tra sau đó.

3. Móng sâu và hệ thống cọc

Máy đo độ căng cốt thép được lắp đặt thẳng hàng với các thanh cốt thép trong quá trình lắp lồng cọc, sau đó được đúc vào cọc. Họ đo lường sự truyền tải trọng thực tế từ đầu cọc đến các lớp chịu lực bên dưới - dữ liệu không thể thu được sau khi cọc được đổ bê tông. Điều này trực tiếp xác nhận các giả định thiết kế địa kỹ thuật được thực hiện trong giai đoạn thiết kế nền móng của dự án. Đối với các tòa nhà cao tầng, trụ cầu và bất kỳ công trình nào mà hiệu suất của nền móng là quan trọng, bước xác minh này sẽ thu hẹp khoảng cách giữa những gì mô hình dự đoán và những gì mặt đất thực sự mang lại.

4. Tường chắn và hỗ trợ đào

Các khu vực đô thị phải đối mặt với những thách thức giám sát nguy hiểm nhất trong quá trình đào sâu. Máy đo biến dạng trên cọc chống, cọc ván và neo buộc cung cấp số liệu đo liên tục trong suốt quá trình đào. Họ xác định những thay đổi về áp lực đất và chuyển động của tòa nhà trước khi bất kỳ thay đổi vật lý nào trở nên rõ ràng. Dữ liệu giúp các đội xây dựng xác định các bước bảo vệ cần thiết trong khi quyết định tốc độ đào và thời điểm lắp đặt các kết cấu hỗ trợ tại các công trường xây dựng tàu điện ngầm và các địa điểm đào tầng hầm bên cạnh các tòa nhà hiện có.

5. Đường hầm và công trình ngầm

Máy đo gắn trên lớp lót đường hầm và cụm bu lông đá phát hiện sự hội tụ do quá tải gây ra - sự giảm dần đường kính đường hầm do áp lực mặt đất gây ra theo thời gian. Chúng giải quyết những thay đổi ở quy mô milimet, khiến chúng có khả năng xác định sự bất ổn đang phát triển từ rất lâu trước khi tình trạng này trở nên rõ ràng đối với người kiểm tra. Trong việc đào hầm trên đất mềm xuyên qua các khu vực đô thị, nơi độ lún bề mặt phải duy trì trong phạm vi dung sai milimet, độ phân giải này không phải là một cải tiến kỹ thuật. Đó là một yêu cầu an toàn.

6. Tháp gió và công trình cao tầng

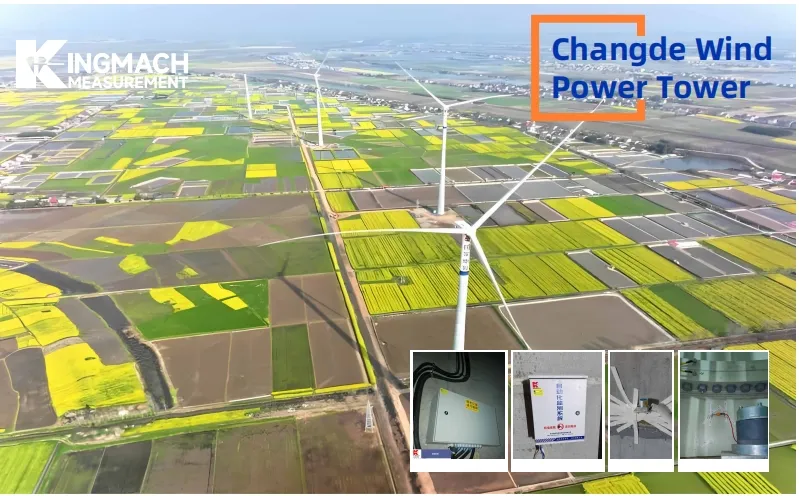

Máy đo biến dạng hàn bề mặt trên mặt bích và phần đế của tháp tuabin gió theo dõi sự tích tụ mỏi dưới tải trọng chu kỳ chi phối tuổi thọ sử dụng của tháp gió. Mỗi vòng quay của rôto sẽ tạo ra một chu kỳ ứng suất nhỏ cho tháp. Trong hơn hai mươi năm, số chu kỳ đó lên tới hàng tỷ. Dữ liệu biến dạng cho phép người vận hành tính toán tuổi thọ mỏi còn lại một cách chính xác — chuyển từ lịch kiểm tra theo khoảng thời gian cố định sang các chương trình bảo trì dựa trên tình trạng vừa an toàn hơn vừa tiết kiệm chi phí hơn.

Sáu lợi ích chính của việc giám sát máy đo biến dạng trong các dự án xây dựng

Hiểu các ứng dụng là hữu ích. Hiểu được lý do tại sao những ứng dụng đó phù hợp với khoản đầu tư là điều cho phép các nhóm dự án thực hiện được vấn đề trong nội bộ và với khách hàng. Đây là sáu lợi ích quan trọng nhất.

Lợi ích 1: Phát hiện sớm hư hỏng kết cấu

Máy đo biến dạng phát hiện các kiểu tải trọng bất thường hàng tuần hoặc hàng tháng trước khi các triệu chứng vĩ mô - nứt, lệch, lún - trở nên rõ ràng. Thời gian thực hiện này chuyển đổi phản ứng khẩn cấp thành can thiệp theo kế hoạch. Sự khác biệt về mặt tài chính giữa việc sửa chữa có kiểm soát và việc đóng cửa cấu trúc ngoài kế hoạch thường rất lớn. Sự khác biệt an toàn là tuyệt đối. Phát hiện sớm không chỉ đơn giản là tiết kiệm tiền. Nó giúp các kỹ sư có thời gian đưa ra những quyết định sáng suốt hơn là những quyết định mang tính phản ứng.

Lợi ích 2: Xác nhận các giả định thiết kế kỹ thuật

Không có mô hình cấu trúc nào là bản sao hoàn hảo của thực tế. Đặc tính của đất, sự phân bổ tải trọng, hiệu suất kết nối và sự biến đổi của vật liệu đều tạo ra những khoảng cách giữa những gì tính toán thiết kế dự đoán và những gì một công trình thực sự trải qua. Dữ liệu đo biến dạng từ tải thực tế cung cấp phản hồi để thu hẹp những khoảng trống đó. Việc xác thực này đặc biệt có giá trị đối với các dự án loại đầu tiên, điều kiện mặt đất phức tạp hoặc hình học kết cấu sáng tạo - chính xác là những tình huống mà độ không chắc chắn trong thiết kế là cao nhất và chi phí sai sót là lớn nhất.

Lợi ích 3: Dữ liệu thời gian thực liên tục trong toàn bộ vòng đời tài sản

Kiểm tra thủ công định kỳ cung cấp một ảnh chụp nhanh. Một dãy máy đo biến dạng được nối mạng cung cấp một màng liên tục. Được kết nối với bộ ghi dữ liệu và nền tảng hiển thị, đồng hồ đo cung cấp kết quả đọc 24/7 với ngưỡng cảnh báo có thể định cấu hình. Chủ dự án có thể theo dõi tình trạng kết cấu từ bất kỳ vị trí nào, đây là lợi thế hoạt động đáng kể cho các chủ sở hữu tài sản quốc tế quản lý cơ sở hạ tầng trên nhiều khu vực địa lý. Giám sát từ xa cũng làm giảm tần suất các chuyến thăm chuyên gia tại chỗ tốn kém - tiết kiệm trực tiếp cho các dự án lớn, phân tán về mặt địa lý.

Lợi ích 4: Hỗ trợ tuân thủ quy định và báo cáo an toàn

Các cơ quan quản lý ở nhiều khu vực pháp lý hiện nay yêu cầu giám sát kết cấu bằng văn bản như một điều kiện của giấy phép vận hành các đập, cầu lớn và nền móng nhà cao tầng. Hệ thống đo biến dạng tạo ra các bản ghi dữ liệu được hiệu chỉnh, được hiệu chỉnh theo thời gian đáp ứng các yêu cầu này. Họ cũng cung cấp hồ sơ bằng chứng cần thiết cho việc điều tra sự cố, yêu cầu bảo hiểm và đánh giá trách nhiệm pháp lý. Đối với các chủ dự án hoạt động trong nhiều môi trường pháp lý, một giao thức giám sát nhất quán được xây dựng trên các cảm biến được hiệu chuẩn quốc tế sẽ đơn giản hóa đáng kể việc tuân thủ.

Lợi ích 5: Kéo dài tuổi thọ tài sản thông qua bảo trì dựa trên dữ liệu

Các kết cấu được duy trì theo dữ liệu điều kiện thực tế thay vì các khoảng thời gian cố định sẽ tránh được hai lỗi đối xứng: nghỉ hưu sớm (tháo dỡ một kết cấu vẫn còn nhiều năm sử dụng an toàn) và can thiệp chậm trễ (tiếp tục vận hành một kết cấu đã qua thời điểm mà chi phí bảo trì cao hơn thay thế). Các chiến lược bảo trì dựa trên cảm biến đã liên tục kéo dài tuổi thọ dịch vụ cơ sở hạ tầng theo nhiều năm hoặc nhiều thập kỷ đối với các chương trình cơ sở hạ tầng lớn trên toàn thế giới. Lợi tức đầu tư vào cảm biến sẽ tăng dần theo thời gian hoạt động của tài sản.

Lợi ích 6: Giảm rủi ro về bảo hiểm và trách nhiệm pháp lý

Lợi ích này nhận được ít sự chú ý hơn trong tài liệu kỹ thuật so với mức nó đáng có. Các chương trình giám sát cơ cấu được ghi chép ngày càng được các công ty bảo hiểm dự án, nhà cấp vốn nhượng quyền và các cơ quan xếp hạng trái phiếu cơ sở hạ tầng công nhận là bằng chứng về quản lý rủi ro tích cực. Sự công nhận này có những tác động có thể đo lường được: giảm phí bảo hiểm, điều kiện cho vay thuận lợi hơn và niềm tin của nhà đầu tư mạnh mẽ hơn vào các nhượng bộ cơ sở hạ tầng dài hạn. Đối với các nhà phát triển dự án, hệ thống cảm biến không chỉ là một công cụ kỹ thuật. Nó là một công cụ quản lý tài chính.

Chọn máy đo biến dạng phù hợp cho dự án xây dựng của bạn

Việc lựa chọn loại máy đo chính xác tuân theo hai câu hỏi: Khi nào nó sẽ được lắp đặt liên quan đến việc xây dựng? Nó đang theo dõi yếu tố vật liệu và cấu trúc nào?

Kịch bản dự án	Loại máy đo được đề xuất	Lý do chính

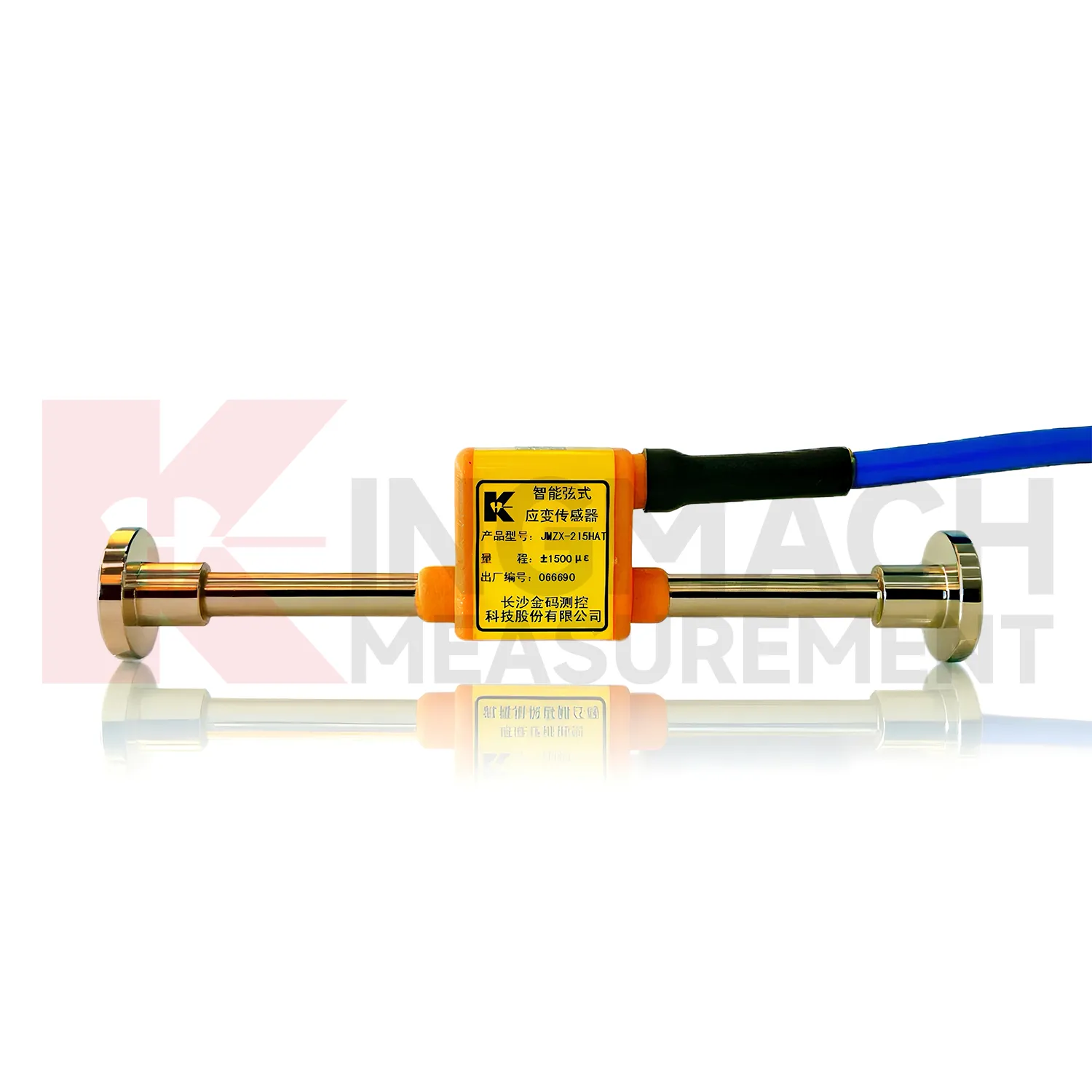

Đổ bê tông mới (móng, đập, tấm)	Máy đo biến dạng nhúng của VW	Cài đặt trước khi đổ; không có quyền truy cập sau

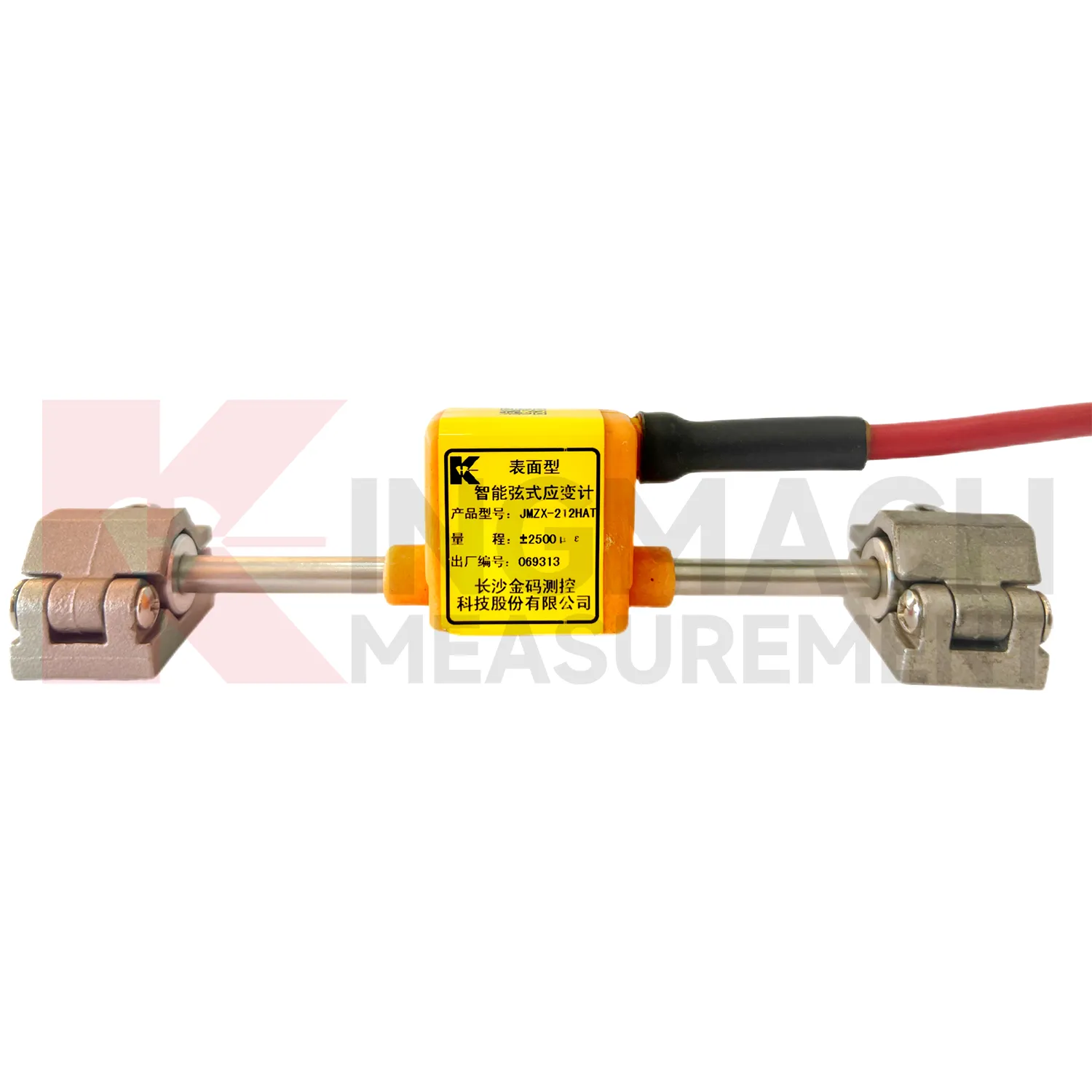

Bê tông hoặc kết cấu gỗ hiện có	Máy đo biến dạng VW gắn trên bề mặt	Bắt vít hoặc liên kết mà không cần can thiệp vào kết cấu
Cấu kiện thép, dầm cầu, mặt bích tháp	Máy đo biến dạng VW hàn bề mặt	Liên kết hàn chịu được rung động và tải trọng theo chu kỳ
Giám sát cốt thép và cốt thép cọc	Máy đo cốt thép	Đo tải trọng trục trực tiếp trong thanh

Ngoài việc lựa chọn loại hình, còn hai điều cần cân nhắc nữa áp dụng cho hầu hết các dự án quốc tế. Đầu tiên, các biến thể đầu ra kỹ thuật số và thông minh — các model có đầu ra RS-485 và bù nhiệt độ trên bo mạch — tích hợp trực tiếp với bộ ghi dữ liệu IoT và nền tảng giám sát tập trung. Nhiều thông số kỹ thuật đấu thầu cơ sở hạ tầng hiện yêu cầu rõ ràng đầu ra cảm biến kỹ thuật số, đặc biệt là trong các dự án giao thông lớn và thành phố thông minh. Thứ hai, chứng chỉ hiệu chuẩn của nhà máy rất cần thiết cho việc tuân thủ quy định và lập hồ sơ bảo hiểm. Người mua nên xác nhận khả năng truy xuất nguồn gốc hiệu chuẩn trước khi mua sắm, đặc biệt khi tìm nguồn cung ứng cảm biến xuyên biên giới.

Đối với các kỹ sư chỉ định máy đo biến dạng cho các dự án cơ sở hạ tầng, Dòng máy đo độ căng dây rung của Kingmach bao gồm các cấu hình máy đo biến dạng bề mặt, nhúng, hàn và cốt thép - với các tùy chọn đầu ra kỹ thuật số thông minh được thiết kế để tích hợp với các hệ thống giám sát hiện đại.

Phần kết luận

Một cấu trúc chịu tải luôn luôn giao tiếp. Nó giao tiếp thông qua các biến dạng vi mô mà không con mắt của người kiểm tra nào có thể phát hiện được và không có cuộc khảo sát trực quan nào có thể định lượng được. Máy đo biến dạng là công cụ giúp giao tiếp trở nên dễ hiểu - chuyển ứng suất cơ học thành dữ liệu mà các kỹ sư và chủ sở hữu tài sản cần để đưa ra quyết định đúng đắn.

Những lợi ích còn mở rộng ra ngoài phòng thiết bị. Phát hiện sớm sẽ cứu được mạng sống và ngân sách. Xác nhận thiết kế cải thiện chất lượng của các dự án trong tương lai. Giám sát liên tục cho phép giám sát từ xa ở mọi quy mô. Việc tuân thủ quy định trở thành tài liệu hơn là giả định. Bảo trì kéo dài tuổi thọ tài sản. Và việc quản lý rủi ro tài chính được cải thiện theo những cách mà các công ty bảo hiểm cũng như nhà đầu tư có thể nhìn thấy được.

Cảm biến phù hợp, được chỉ định chính xác và lắp đặt đúng cách, không chỉ đơn giản ghi lại hoạt động của cấu trúc. Nó mang lại cho mọi bên liên quan - kỹ sư, chủ sở hữu, cơ quan quản lý và công ty bảo hiểm - sự tự tin khi biết rằng cấu trúc đang hoạt động như bình thường và cảnh báo họ cần khi không như vậy.

Nếu bạn đang chỉ định cảm biến cho một dự án sắp tới, hãy liên hệ với nhóm kỹ thuật của Kingmach về các thông số dự án của bạn để có đề xuất lựa chọn cảm biến phù hợp với loại kết cấu, điều kiện lắp đặt và mục tiêu giám sát của bạn.

Câu hỏi thường gặp

1. Những loại máy đo biến dạng nào được sử dụng phổ biến nhất trong xây dựng dân dụng?

Máy đo biến dạng dây rung (VW) là lựa chọn chủ yếu cho các ứng dụng giám sát địa kỹ thuật và dân dụng lâu dài. Chúng có sẵn ở các cấu hình máy đo biến dạng gắn trên bề mặt, nhúng, hàn bề mặt và cốt thép để phù hợp với các thành phần cấu trúc và điều kiện lắp đặt khác nhau. Nguyên lý đầu ra tần số của chúng mang lại số đọc ổn định, lâu dài mà các máy đo lá điện trở không thể duy trì một cách đáng tin cậy trong các chương trình giám sát kéo dài nhiều năm.

2. Máy đo biến dạng nhúng có tuổi thọ kéo dài bao lâu bên trong kết cấu bê tông?

Đồng hồ đo nhúng chất lượng cao của VW được thiết kế để có tuổi thọ sử dụng từ 25 đến 30 năm khi được lắp đặt và bảo vệ chính xác bằng cách định tuyến cáp thích hợp. Nhiều cơ sở giám sát đập và cầu đã tạo ra dữ liệu nhất quán trong hơn hai thập kỷ. Hiệu suất lâu dài phụ thuộc vào chất lượng lắp đặt, khả năng bảo vệ cáp và độ ổn định hiệu chuẩn của phần tử cảm biến — tất cả các yếu tố cần được xác nhận với nhà sản xuất trước khi mua sắm.

3. Máy đo biến dạng có thể hoạt động trong điều kiện ngập nước hoặc ngập hoàn toàn không?

Đúng. Hầu hết các máy đo biến dạng dân dụng của VW đều có xếp hạng chống nước IP68 và được thiết kế đặc biệt để hoạt động dưới nước trong môi trường biển, công trình giữ nước và điều kiện mặt đất bão hòa. Các mô hình nhúng được sử dụng trong giám sát nền đập và nền ven biển thường xuyên hoạt động bên dưới mực nước ngầm hoặc bên trong thân các công trình giữ nước trong suốt thời gian sử dụng thiết kế đầy đủ của chúng.

4. Sự khác biệt giữa máy đo biến dạng gắn trên bề mặt và máy đo biến dạng nhúng là gì?

Máy đo gắn trên bề mặt được lắp đặt bên ngoài cấu trúc hiện có - được liên kết bằng epoxy hoặc bắt vít qua giá đỡ - sau khi xây dựng xong. Nó đo sức căng ở bề mặt kết cấu. Máy đo độ sâu được đúc trực tiếp vào bê tông tươi trong quá trình thi công và đo độ căng bên trong phần thân của bộ phận kết cấu. Máy đo nhúng cung cấp dữ liệu về trạng thái ứng suất bên trong của bê tông khối mà các thiết bị bề mặt không thể tiếp cận và chúng vẫn tồn tại vĩnh viễn như một phần của kết cấu.

5. Làm thế nào để tích hợp máy đo biến dạng với nền tảng theo dõi sức khỏe kết cấu hiện đại?

Máy đo biến dạng thông minh của VW với đầu ra RS-485 kỹ thuật số kết nối trực tiếp với bộ ghi dữ liệu tương thích, truyền dữ liệu đọc đến nền tảng giám sát tại chỗ hoặc dựa trên đám mây thông qua mạng di động, vệ tinh hoặc mạng có dây. Các nền tảng này hiển thị dữ liệu biến dạng theo thời gian thực, áp dụng ngưỡng cảnh báo và tạo báo cáo tự động cho các nhóm tuân thủ và bảo trì. Việc tích hợp yêu cầu phần cứng ghi dữ liệu tương thích và kết nối mạng tại địa điểm giám sát - cả hai điều này phải được chỉ định cùng với việc lựa chọn cảm biến ở giai đoạn lập kế hoạch dự án.
