Máy đo độ căng lá là gì? Giải thích nguyên tắc, loại và cách thức hoạt động

Trong giám sát an toàn kỹ thuật hiện đại, việc hiểu cách cấu trúc phản ứng với tải trọng, ứng suất, biến dạng và thay đổi môi trường là điều cần thiết. Cho dù dự án liên quan đến cầu, đập, mái dốc, đường hầm, tòa nhà cao tầng, tháp gió, công trình ngầm hay nền đường, dữ liệu giám sát đáng tin cậy sẽ giúp các kỹ sư đánh giá hoạt động của kết cấu và đưa ra quyết định bảo trì hoặc an toàn sáng suốt.

Trong số nhiều công nghệ cảm biến được sử dụng trong giám sát kết cấu, máy đo biến dạng dạng lá vẫn là một trong những công cụ thiết thực và được ứng dụng rộng rãi nhất. Mặc dù có kích thước nhỏ nhưng nó đóng vai trò quan trọng trong việc đo lường độ biến dạng của vật liệu dưới tác dụng của lực. Đối với các nhà thầu dự án, nhà tích hợp giám sát, kỹ sư tư vấn và nhà phân phối, việc hiểu nguyên lý và lựa chọn máy đo biến dạng dạng lá là rất quan trọng khi lập kế hoạch cho hệ thống giám sát.

Trong bài viết này, chúng tôi giải thích máy đo biến dạng lá là gì, nguyên lý hoạt động của nó, các loại máy đo biến dạng lá chính và cách sử dụng nó trong các dự án kỹ thuật thực tế. Chúng tôi cũng nhấn mạnh lý do tại sao việc lựa chọn nhà cung cấp phù hợp lại quan trọng đối với các ứng dụng giám sát cơ sở hạ tầng và xây dựng.

Máy đo độ căng lá là gì?

Máy đo biến dạng lá hoạt động như một cảm biến phát hiện biến dạng xảy ra trên bề mặt bên ngoài của vật thể. Biến dạng tồn tại như một thuật ngữ kỹ thuật mô tả những thay đổi nhỏ về chiều dài xảy ra khi vật liệu chịu lực căng, nén hoặc uốn hoặc xoắn.

Máy đo biến dạng lá hoạt động bằng cách chuyển đổi biến dạng cơ học này thành tín hiệu điện có thể đo được. Mặc dù sự thay đổi về hình dạng của kết cấu có thể cực kỳ nhỏ nhưng nó có thể tiết lộ những thông tin quan trọng về sự phân bố ứng suất, phản ứng của tải trọng, tình trạng mỏi và tính năng của kết cấu theo thời gian.

Đây là lý do tại sao các chuyên gia kỹ thuật thường xuyên sử dụng máy đo biến dạng dạng lá để giám sát sự an toàn trong dự án của họ. Các thành phần kết cấu kiểm tra hiệu suất của chúng trong điều kiện sử dụng thực tế, cho phép các kỹ sư đánh giá hiệu suất trong thế giới thực của chúng so với kết quả thiết kế dự kiến.

Tại sao việc đo biến dạng lại quan trọng trong các dự án kỹ thuật

Việc đo biến dạng trở nên cần thiết vì hầu hết các vấn đề về cấu trúc đều bắt đầu từ những thay đổi nhỏ không thể phát hiện được xảy ra trong cấu trúc. Một cấu trúc cho thấy các dấu hiệu hư hỏng ban đầu thông qua các mô hình biến dạng tinh vi mà các kỹ sư có thể đo lường và phân tích trước khi xảy ra vết nứt, dịch chuyển hoặc hư hỏng toàn bộ.

Trong các cây cầu, máy đo biến dạng lá có thể giúp theo dõi ứng suất của dầm dưới tải trọng giao thông. Trong các con đập, chúng có thể hỗ trợ quan sát ứng suất trong các cấu kiện bê tông hoặc thép. Trong các mái dốc và kết cấu chắn, việc giám sát biến dạng giúp các kỹ sư hiểu được sự truyền tải và phản ứng liên quan đến biến dạng. Trong các đường hầm và các dự án ngầm, dữ liệu biến dạng có thể cho thấy lớp lót hoặc hệ thống hỗ trợ hoạt động như thế nào trong quá trình đào hoặc phục vụ lâu dài.

Vì những lý do này, máy đo biến dạng lá thường được sử dụng trong:

• theo dõi sức khỏe cầu
• giám sát an toàn đập
• độ dốc và địa kỹ thuật
• giám sát kết cấu nhà cao tầng
• đường hầm và công trình ngầm
• giám sát tháp gió
• các dự án đường sắt, nền đường và cơ sở hạ tầng

Trong tất cả các ứng dụng này, dữ liệu biến dạng chính xác giúp cải thiện việc đánh giá an toàn, lập kế hoạch bảo trì và quản lý tài sản dài hạn.

Nguyên lý đo độ biến dạng lá: Nó hoạt động như thế nào?

Khái niệm cơ bản về máy đo biến dạng lá có thể được giải thích bằng sự thay đổi điện trở của dòng điện.

Trong trường hợp máy đo biến dạng lá được gắn vào bề mặt của bất kỳ cấu trúc nào, sự biến dạng diễn ra cùng với bề mặt đó. Nếu vật liệu giãn nở hoặc co lại, sẽ xảy ra sự giãn nở hoặc co lại tương đương của máy đo biến dạng lá mỏng. Sự thay đổi vật lý về kích thước dẫn đến một sự thay đổi nhỏ về điện trở của nó.

Sự thay đổi điện trở được đo dưới dạng mạch điện thường bao gồm cách bố trí cầu Wheatstone. Tín hiệu được khuếch đại, thu thập bằng thiết bị thu thập dữ liệu và chuyển đổi thành giá trị biến dạng để theo dõi và phân tích.

Nói một cách đơn giản, quy trình hoạt động như thế này:

1. Kết cấu chịu tải trọng hoặc biến dạng

2. Máy đo biến dạng lá biến dạng theo cấu trúc

3. Điện trở của nó thay đổi

4. Hệ thống đo lường nắm bắt và chuyển đổi những thay đổi đó thành dữ liệu có thể sử dụng được

Bởi vì sự biến đổi tín hiệu là rất nhỏ nên việc lắp đặt và điều chỉnh tín hiệu thích hợp là rất cần thiết. Độ chính xác của phép đo biến dạng không chỉ phụ thuộc vào bản thân cảm biến mà còn phụ thuộc vào chất lượng liên kết, chuẩn bị bề mặt, bù nhiệt độ, hệ thống dây điện và bảo vệ môi trường.

Các loại máy đo biến dạng chính

Các kỹ sư cần các thiết kế máy đo biến dạng khác nhau cho các môi trường làm việc khác nhau của họ. Việc lựa chọn loại chính xác sẽ cải thiện cả độ chính xác của phép đo và độ bền của hệ thống trong suốt thời gian hoạt động.

1. Đồng hồ đo biến dạng lá

Máy đo biến dạng lá vẫn là một trong những loại máy đo biến dạng được người dùng ưa thích nhất. Thiết bị này bao gồm một mẫu lá kim loại mà các kỹ sư gắn vào vật liệu nền. Đồng hồ đo cung cấp độ nhạy cao cùng với hoạt động đáng tin cậy trong nhiều trường hợp sử dụng khác nhau.

Các thiết bị này có ứng dụng phổ biến trong thử nghiệm trong phòng thí nghiệm, đánh giá cấu trúc và giám sát kỹ thuật vì chúng cho phép đo biến dạng bề mặt chính xác.

2. Máy đo độ căng dây

Máy đo độ căng dây sử dụng dây điện trở tốt làm bộ phận cảm biến. Thiết bị này vẫn duy trì thiết kế truyền thống nhưng người ta sử dụng nó cho các mục đích giám sát và cấu trúc cụ thể.

Máy đo dây trở thành một lựa chọn cho các dự án yêu cầu thiết lập đo lường cụ thể hoặc điều kiện môi trường cụ thể.

3. Máy đo biến dạng có thể hàn

Máy đo biến dạng có thể hàn cho phép gắn vào bề mặt kim loại mà các phương pháp liên kết dính không thể xử lý hiệu quả. Đồng hồ đo được ứng dụng rộng rãi trên các kết cấu thép, cầu, máy móc công nghiệp và các thành phần kim loại khác.

Đồng hồ đo có thể hàn cung cấp cho các nhóm dự án làm việc trong môi trường ngoài trời một phương pháp lắp đặt đảm bảo lắp đặt an toàn.

4. Máy đo biến dạng nhúng hoặc chuyên dụng

Một số dự án yêu cầu các máy đo chuyên dụng có thể được gắn vào các kết cấu bê tông và địa kỹ thuật cũng như trong các vật liệu xây dựng đặc biệt. Sản phẩm hoạt động trong các tình huống cần giám sát cấu trúc thường xuyên ngoài khả năng lắp đặt trực tiếp trên bề mặt.

Ngành xây dựng sử dụng những vật liệu này cho các dự án lớn, bao gồm đập, đường hầm, nền móng và các công trình kỹ thuật ngầm.

5. Máy đo biến dạng bù nhiệt độ

Các cấu trúc kỹ thuật ngoài trời trải qua sự biến động nhiệt độ, làm giảm độ chính xác của phép đo. Việc sử dụng máy đo biến dạng bù nhiệt độ giúp giảm tác động này đồng thời nâng cao độ chính xác của dữ liệu.

Công nghệ này tỏ ra có lợi cho các dự án cầu, công trình tháp gió, dự án đập và kết cấu thép hoặc bê tông phải đối mặt với điều kiện ngoài trời.

Máy đo biến dạng lá hoạt động như thế nào trong giám sát kỹ thuật thực tế

Trong các dự án thực tế, máy đo biến dạng dạng lá được gắn vào hoặc tích hợp vào các bộ phận kết cấu nơi cần theo dõi hành vi ứng suất. Sau khi lắp đặt, chúng phát hiện những thay đổi về biến dạng do tải, rung, lún, chuyển động nhiệt hoặc phân phối lại ứng suất gây ra.

Ví dụ:

• Để đánh giá kết cấu cầu, máy đo biến dạng lá có thể được triển khai trong dầm, mặt cầu hoặc các thành phần thép để đánh giá tác động của tải trọng giao thông được áp dụng.
• Để giám sát đập, chúng có thể giúp theo dõi sự thay đổi ứng suất do áp suất nước, thay đổi nhiệt độ hoặc trạng thái cấu trúc lâu dài.
• Đối với các kết cấu mái dốc, chúng là công cụ để đánh giá các phản ứng kết cấu của kết cấu chắn, neo hoặc các bộ phận kết cấu.
• Đối với các tòa nhà và công trình cao tầng, máy đo biến dạng dạng lá có thể được sử dụng để đánh giá khả năng truyền tải, hiệu suất gia cố hoặc hiệu ứng tăng cường.
• Đối với kết cấu đường hầm, chúng hỗ trợ đánh giá phản ứng kết cấu của các thành phần lót, thành phần hỗ trợ và phản ứng kết cấu trong các giai đoạn thi công.
• Đối với tháp gió, máy đo biến dạng dạng lá có thể hữu ích để đánh giá ứng suất và độ mỏi trong điều kiện tải trọng gió.
• Đối với kết cấu nền đường và đường sắt, máy đo biến dạng dạng lá hỗ trợ đánh giá phản ứng do tải trọng lặp đi lặp lại từ tải trọng giao thông.

Bằng cách chuyển đổi những phản ứng vật lý này thành dữ liệu có thể đo lường được, máy đo biến dạng dạng lá cung cấp cho các kỹ sư một bức tranh rõ ràng hơn về cách hoạt động của một cấu trúc theo thời gian. Điều này khiến chúng trở thành công cụ có giá trị cho cả xét nghiệm ngắn hạn và theo dõi sức khỏe dài hạn.

Các yếu tố chính khi chọn máy đo độ biến dạng lá

Đối với người mua kỹ thuật và nhà thầu giám sát, việc chọn máy đo biến dạng dạng lá không chỉ liên quan đến tính khả dụng của cảm biến. Đó là về việc kết hợp sản phẩm với điều kiện của dự án.

Các yếu tố lựa chọn quan trọng bao gồm:

• vật liệu của cấu trúc được giám sát
• phạm vi biến dạng dự kiến
• yêu cầu đo tĩnh hoặc động
• ứng dụng trong nhà hoặc ngoài trời
• điều kiện bề mặt và phương pháp lắp đặt
• sự thay đổi nhiệt độ
• Yêu cầu độ bền lâu dài
• khả năng tương thích với các công cụ giám sát
• nhu cầu bảo vệ và niêm phong cáp
• môi trường dự án như độ ẩm, ăn mòn hoặc độ rung

Ví dụ, một dự án cầu chịu tác động của thời tiết và tải trọng theo chu kỳ có thể yêu cầu một giải pháp khác với máy đo nhúng được sử dụng trong đập bê tông hoặc lớp lót đường hầm. Quy trình lựa chọn phù hợp giúp tránh các vấn đề về lắp đặt, tín hiệu không ổn định hoặc giảm tuổi thọ cảm biến.

Những thách thức chung trong các ứng dụng đo độ biến dạng lá

Mặc dù máy đo biến dạng dạng lá được sử dụng rộng rãi nhưng hiệu suất có thể bị ảnh hưởng bởi một số vấn đề thực tế.

Một vấn đề phổ biến là việc chuẩn bị bề mặt kém. Nếu bề mặt lắp không sạch và được xử lý đúng cách, máy đo có thể không liên kết chính xác, điều này có thể ảnh hưởng đến độ chính xác của dữ liệu.

Một thách thức khác là lỗi cài đặt. Căn chỉnh không chính xác, sử dụng chất kết dính không phù hợp hoặc bảo vệ không đầy đủ đều có thể dẫn đến kết quả đọc không ổn định.

Ảnh hưởng của nhiệt độ là một yếu tố chính khác, đặc biệt là trong các công trình ngoài trời. Nếu không có sự bù trừ thích hợp, sự thay đổi nhiệt độ có thể gây ra hiện tượng lệch tín hiệu hoặc đọc sai.

Trong môi trường khắc nghiệt, độ ẩm, ăn mòn, bụi và hư hỏng cáp cũng có thể ảnh hưởng đến độ ổn định của phép đo. Đây là lý do tại sao nhiều người mua dự án thích làm việc với các nhà cung cấp hiểu rõ điều kiện kỹ thuật thực tế và có thể đề xuất các sản phẩm phù hợp hơn là chỉ cung cấp các mặt hàng tiêu chuẩn trong danh mục.

Tại sao kinh nghiệm của nhà cung cấp lại quan trọng

Đối với cầu, đập, đường hầm, mái dốc, tòa nhà, tháp gió và các dự án kỹ thuật ngầm, độ tin cậy giám sát phụ thuộc vào cả chất lượng sản phẩm và hỗ trợ ứng dụng. Người mua thường cần nhiều hơn một cảm biến - họ cần trợ giúp trong việc lựa chọn, giao tiếp kỹ thuật, điều phối giao hàng và dịch vụ xuất khẩu.

Tại Kingmach, chúng tôi cung cấp máy đo biến dạng dạng lá cho các ứng dụng đo lường kỹ thuật và giám sát an toàn kết cấu. Dòng sản phẩm của chúng tôi được thiết kế để hỗ trợ nhiều nhu cầu dự án khác nhau trong các lĩnh vực cơ sở hạ tầng, xây dựng và giám sát công nghiệp.

Đối với khách hàng nước ngoài, điều này có nghĩa là quyền truy cập vào:

• sản phẩm máy đo biến dạng lá cho các ứng dụng giám sát khác nhau
• hỗ trợ lựa chọn sản phẩm theo định hướng dự án
• khả năng cung cấp cho các nhà thầu, nhà phân phối và nhà tích hợp
• kinh nghiệm xuất khẩu cho các đơn đặt hàng quốc tế và truyền thông kỹ thuật

Nếu bạn đang tìm nguồn cung ứng cảm biến để theo dõi tình trạng kết cấu hoặc thiết bị kỹ thuật, việc chọn một nhà cung cấp chuyên nghiệp có thể giúp cải thiện cả hiệu quả mua sắm và hiệu suất dự án.

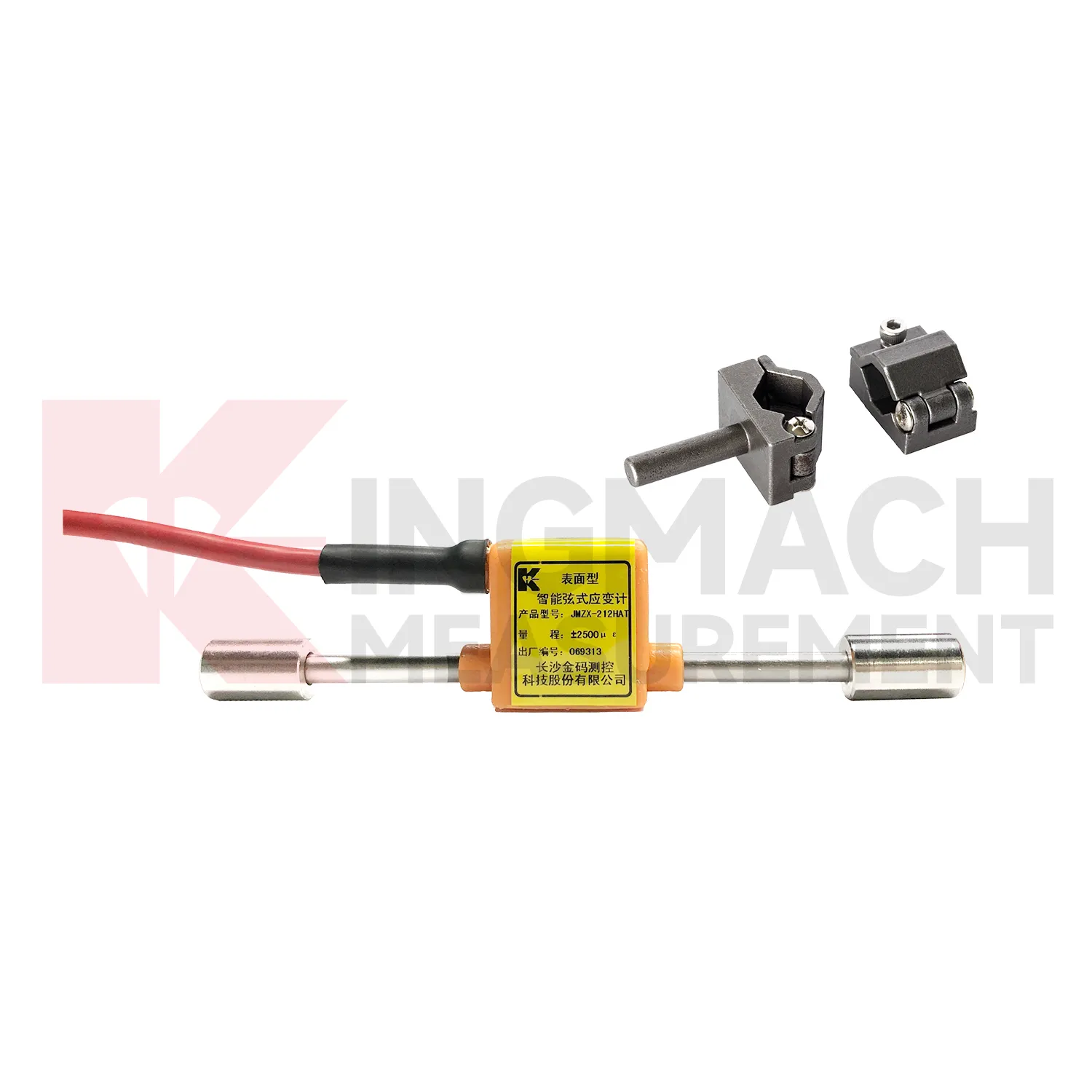

Khám phá dòng sản phẩm của chúng tôi tại đây: Máy đo biến dạng

Phần kết luận

Máy đo biến dạng lá có chức năng như một phần không đáng kể của hệ thống. Tuy nhiên, nó phục vụ một chức năng quan trọng trong đánh giá an toàn kỹ thuật. Công cụ này đo lường những thay đổi cấu trúc tối thiểu để hỗ trợ các kỹ sư đánh giá mô hình ứng suất và đánh giá năng lực vận hành đồng thời xác định các mối nguy tiềm ẩn trong các dự án cơ sở hạ tầng khác nhau.

Máy đo biến dạng lá có chức năng như công cụ đo lường cần thiết và hiệu quả cho các hệ thống giám sát hiện đại, bao gồm cầu, đập và đường hầm, sườn dốc, tòa nhà, tháp gió, công trình ngầm và nền đường. Người mua cần hiểu các nguyên tắc sản phẩm, các loại sản phẩm khác nhau cũng như sự khác biệt trong ứng dụng vì kiến ​​thức này sẽ giúp họ đưa ra quyết định dự án tốt hơn.

Nếu bạn đang tìm kiếm giải pháp đo biến dạng lá kim loại đáng tin cậy cho dự án giám sát của mình, Kingmach sẵn sàng hỗ trợ nhu cầu tìm nguồn cung ứng của bạn. Hãy liên hệ với chúng tôi về loại dự án, vật liệu kết cấu và các yêu cầu giám sát của bạn và nhóm của chúng tôi sẽ giúp đề xuất các sản phẩm phù hợp cho ứng dụng của bạn.

Câu hỏi thường gặp

1. Máy đo biến dạng lá dùng để làm gì?

Máy đo biến dạng lá được sử dụng để đo biến dạng nhỏ của vật liệu hoặc cấu trúc khi chịu tải. Nó thường được áp dụng trong cầu, đập, đường hầm, tòa nhà, sườn dốc, tháp gió và các dự án giám sát kỹ thuật khác.

2. Máy đo biến dạng giấy bạc hoạt động như thế nào?

Máy đo biến dạng dạng lá hoạt động bằng cách phát hiện những thay đổi về điện trở khi nó kéo dài hoặc nén với bề mặt của vật thể được giám sát. Sự thay đổi điện trở này được chuyển đổi thành dữ liệu biến dạng có thể đo được.

3. Máy đo biến dạng có những loại nào?

Các loại phổ biến bao gồm máy đo biến dạng lá, máy đo biến dạng dây, máy đo biến dạng có thể hàn, máy đo biến dạng nhúng và máy đo biến dạng bù nhiệt độ. Các loại khác nhau phù hợp với các điều kiện dự án khác nhau.

4. Tại sao việc giám sát biến dạng lại quan trọng trong kỹ thuật kết cấu?

Giám sát biến dạng giúp các kỹ sư hiểu được hành vi ứng suất của kết cấu, phát hiện phản ứng tải bất thường, đánh giá tình trạng mỏi và hỗ trợ đánh giá an toàn lâu dài trước khi xảy ra hư hỏng rõ ràng.

5. Làm cách nào để chọn máy đo biến dạng lá phù hợp cho dự án của tôi?

Bạn nên xem xét vật liệu kết cấu, phương pháp lắp đặt, điều kiện nhiệt độ, phạm vi đo, thời gian giám sát và mức độ tiếp xúc với môi trường. Làm việc với nhà cung cấp có kinh nghiệm có thể giúp đảm bảo máy đo phù hợp với yêu cầu dự án của bạn.
