Máy đo độ căng dây rung là gì? Ưu điểm, công dụng và hạn chế

Hãy tưởng tượng một kỹ sư cầu đường đang ngồi trong văn phòng, theo dõi luồng dữ liệu kết cấu từ các cảm biến được gắn sâu bên trong các trụ bê tông hơn một thập kỷ trước. Các kết quả vẫn chính xác và tín hiệu vẫn ổn định. Mức độ tin cậy lâu dài này không phải là một tai nạn đáng mừng. Đó là kết quả của việc lựa chọn công nghệ phù hợp cho công việc.

Công cụ đằng sau độ bền này là máy đo độ căng dây rung. Cảm biến này luôn tồn tại lâu hơn các công nghệ cạnh tranh trong môi trường đòi hỏi khắt khe. Bài viết này sẽ giải thích chính xác cách thức hoạt động của máy đo biến dạng dây rung, đánh giá những ưu điểm cốt lõi cũng như những hạn chế trung thực của nó, đồng thời giúp bạn chọn loại cảm biến phù hợp cho dự án tiếp theo của mình.

Máy đo độ căng dây rung là gì?

Để hiểu cảm biến, trước tiên chúng ta phải xác định những gì nó đo lường. Trong kỹ thuật dân dụng và địa kỹ thuật, "sức căng" dùng để chỉ mức độ biến dạng nhỏ mà vật liệu gặp phải khi chịu ứng suất hoặc tải trọng. Đo chủng này là rất quan trọng. Nó cho các kỹ sư biết nếu một cây cầu bị uốn cong quá nhiều, nếu một con đập ổn định không đều hoặc nếu lớp lót đường hầm đang chịu áp lực nguy hiểm.

Máy đo biến dạng dây rung (VW) đo biến dạng này bằng cách sử dụng nguyên lý vận hành cực kỳ đơn giản. Bên trong vỏ máy đo có một sợi dây thép căng. Khi một xung điện kích thích dây này, nó sẽ cộng hưởng ở một tần số cụ thể tỷ lệ thuận với lực căng của nó. Khi vật liệu kết cấu xung quanh máy đo biến dạng, nó sẽ kéo căng hoặc nén thân máy đo, làm thay đổi độ căng của dây bên trong và thay đổi tần số cộng hưởng của nó. Sự thay đổi tần số này sau đó được chuyển đổi thành số đọc biến dạng chính xác.

Tín hiệu dựa trên tần số này rất mạnh mẽ. Không giống như các máy đo biến dạng điện trở (lá) truyền thống dựa vào sự thay đổi điện áp có thể yếu đi theo khoảng cách, tín hiệu dây rung truyền đi dễ dàng qua các đường cáp dài. Điều này làm cho VW đánh giá cảm biến theo dõi sức khỏe cấu trúc tối ưu cho môi trường khắc nghiệt và triển khai trong nhiều năm.

Để phù hợp với các tình huống xây dựng khác nhau, các cảm biến này thường có ba cấu hình chính: gắn trên bề mặt, nhúng và hàn bề mặt.

Các loại máy đo độ căng dây rung

Việc chọn loại máy đo chính xác phụ thuộc hoàn toàn vào giai đoạn dự án của bạn và các vật liệu liên quan.

Mô hình bề mặt: Các kỹ sư bắt vít hoặc dán epoxy các đồng hồ đo này trực tiếp lên bề mặt bê tông, thép hoặc gỗ sau khi xây dựng xong. Chúng là sự lựa chọn phù hợp cho các dự án giám sát sau xây dựng hoặc trang bị thêm. Một ví dụ điển hình là Máy đo độ căng dây rung thông minh JMZX-212HAT/HB , mang lại độ chính xác cao cho cơ sở hạ tầng hiện có.

Mô hình nhúng: Công nhân đúc những thước đo này trực tiếp vào bê tông tươi. Cảm biến vĩnh viễn trở thành một phần của cấu trúc. Chúng rất lý tưởng để giám sát đập, móng cọc và đổ bê tông khối.

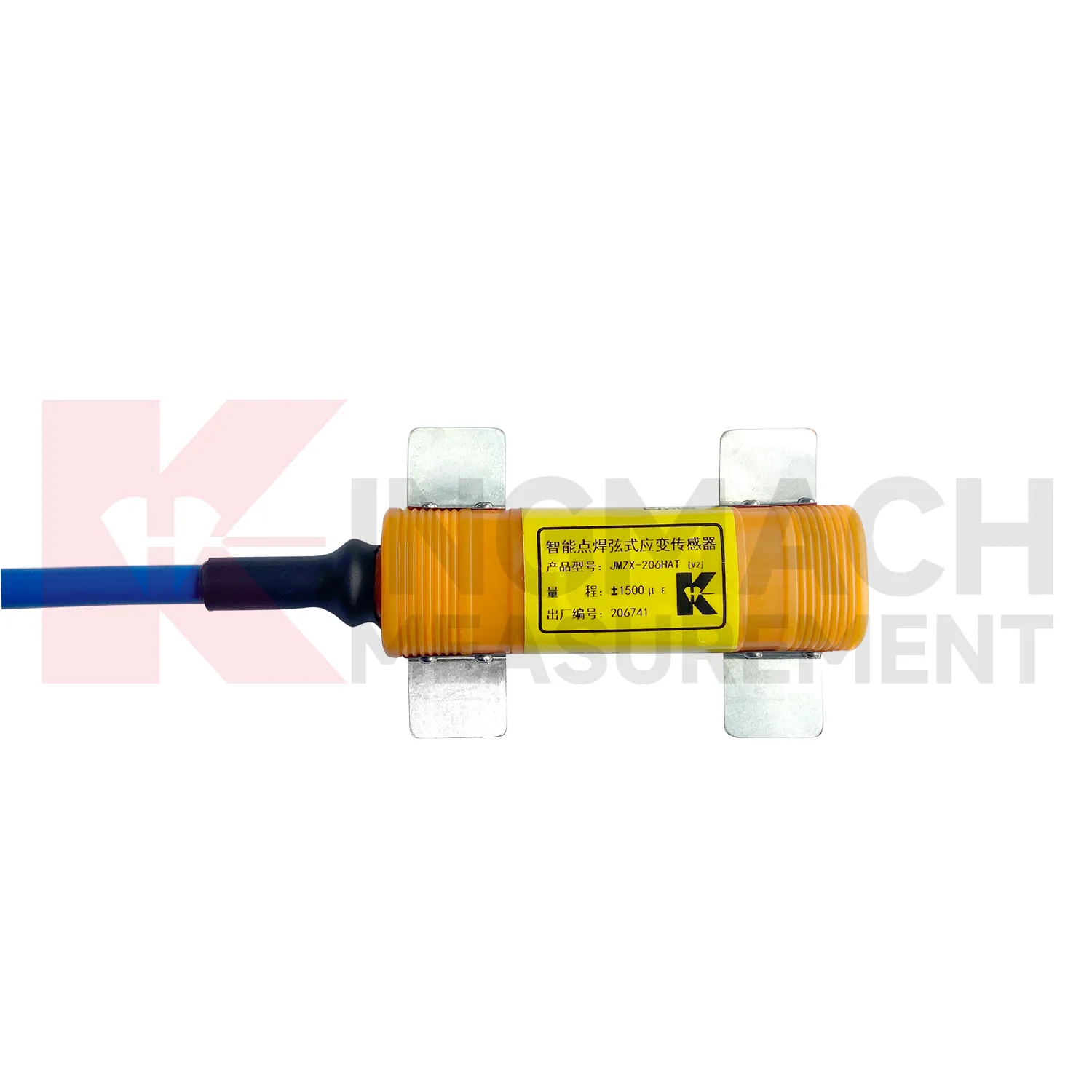

Mô hình hàn bề mặt: Các kỹ thuật viên hàn chúng trực tiếp vào các bộ phận thép như dầm cầu, cọc thép và mặt bích tháp gió. Mối nối hàn chịu được rung động và tải trọng theo chu kỳ tốt hơn nhiều so với mối nối dính.

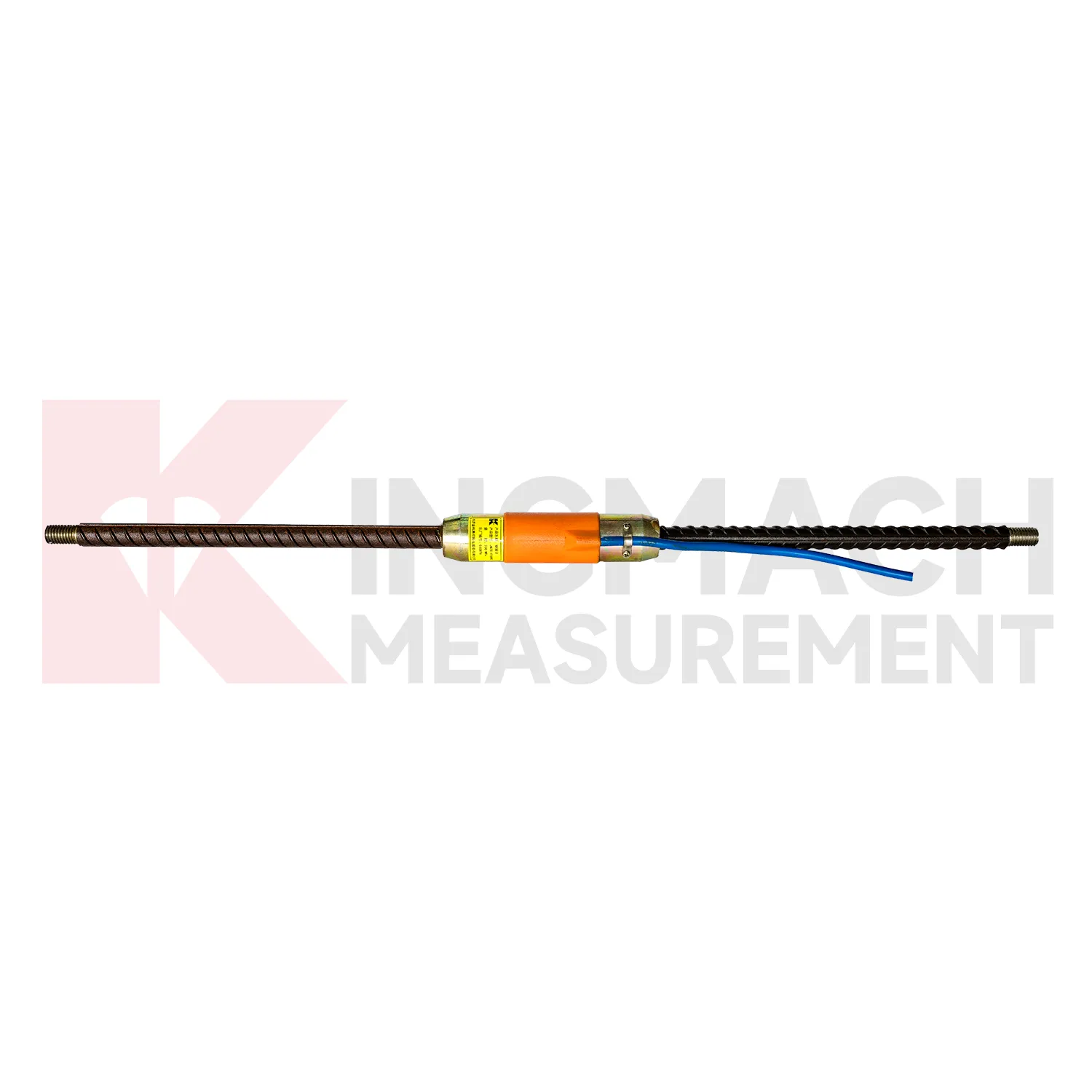

Máy đo cốt thép: Đội xây dựng đặt các cảm biến hình ống rỗng này thẳng hàng với các thanh cốt thép. Họ trực tiếp đo lực dọc trục trong cốt thép, điều này rất quan trọng để hiểu được tình trạng của cọc, tường chắn và lớp lót đường hầm.

Hướng dẫn lựa chọn nhanh

Giai đoạn / Vật liệu dự án	Loại máy đo được đề xuất	Ứng dụng chung
Bê tông hoặc gỗ hiện có	Gắn bề mặt	Cải tạo, giám sát tòa nhà lịch sử
Đổ bê tông tươi	Nhúng	Đập, móng, tường chắn
Kết Cấu Thép Hiện Hữu	bề mặt hàn	Cầu, tháp tuabin gió, cọc thép
Kết cấu bê tông cốt thép	Máy đo cốt thép	Cọc chịu lực, lót hầm

Ưu điểm chính của đồng hồ đo VW

Các kỹ sư chọn cảm biến dây rung làm công cụ chính để giám sát tính toàn vẹn của cấu trúc trong khoảng thời gian dài vì công nghệ này cung cấp khả năng giám sát thường xuyên. Những lợi thế chính bao gồm:

Tính ổn định lâu dài đặc biệt: Tần số đầu ra của máy đo VW duy trì sự ổn định hoàn toàn vì hiệu suất của nó không bị ảnh hưởng bởi sự thay đổi điện trở của cáp, sự xâm nhập của hơi ẩm ở đầu nối và biến động điện áp nguồn. Những vấn đề này thường xuyên xảy ra với đồng hồ đo điện trở theo thời gian, nhưng cảm biến của VW vẫn ổn định trong nhiều thập kỷ.

Khả năng miễn dịch EMI/RFI mạnh mẽ: Các công trường xây dựng tạo ra môi trường ồn ào về điện. Máy phát điện diesel và thiết bị hàn cùng với đường dây điện tạo ra nhiễu. Các tín hiệu miền tần số có thể dễ dàng đi qua các môi trường này, giúp loại bỏ nhu cầu sử dụng các hệ thống che chắn cáp nặng nề và tốn kém.

Chạy cáp dài: Cảm biến của VW duy trì chất lượng tín hiệu khi chúng hoạt động với 1.000 mét cáp, vượt xa khoảng cách này. Điều này cho phép các kỹ sư định tuyến tất cả dữ liệu trở lại một bộ ghi dữ liệu tập trung, duy nhất trên các địa điểm đập hoặc đường hầm lớn.

Phạm vi nhiệt độ hoạt động rộng: Các cảm biến duy trì chức năng hoạt động trong phạm vi nhiệt độ khắc nghiệt, từ vùng núi cao dưới 0 độ đến các công trường xây dựng cơ sở hạ tầng nhiệt đới, cho phép sử dụng chúng như một hệ thống giám sát tiêu chuẩn cho các ứng dụng địa kỹ thuật trên toàn thế giới.

Điện trở nhiệt tích hợp: Hầu hết các đồng hồ đo hiện đại của VW đều có một điện trở nhiệt bên trong, có chức năng như một điện trở nhiệt tích hợp. Hệ thống sử dụng một đường cáp duy nhất để cung cấp dữ liệu nhiệt độ, cho phép điều chỉnh nhiệt độ tự động nhằm nâng cao chất lượng dữ liệu được thu thập.

Biến thể kỹ thuật số và thông minh: Các mô hình thông minh ngày nay sử dụng hậu tố HAT và HB để thể hiện khả năng kết nối các hệ thống truyền thống với hoạt động Công nghiệp 4.0 hiện đại. Các thiết bị này cung cấp chức năng đầu ra RS-485 cùng với khả năng lưu trữ dữ liệu tích hợp và kết nối liền mạch với thiết bị ghi dữ liệu IoT hiện tại và hệ thống SCADA.

Dự án ứng dụng của máy đo biến dạng dây rung

Máy đo biến dạng dây rung đóng vai trò như hệ thống thần kinh cho cơ sở hạ tầng hiện đại. Họ cung cấp dữ liệu quan trọng trên một loạt các dự án kỹ thuật dân dụng.

Cầu và Cầu cạn: Các kỹ sư sử dụng thiết bị đo gắn trên bề mặt và hàn để theo dõi độ uốn của dầm, tải trọng chịu lực và giãn nở nhiệt trong các dự án đòi hỏi sự chú ý đặc biệt cho cả kết cấu nhịp dài và hệ thống có lưu lượng giao thông cao.

Đập và công trình thủy lực: Các thiết bị đo độ lún chuyên dụng mà các kỹ sư đặt vào kết cấu bê tông khối, theo dõi ba quá trình cơ bản về từ biến, độ lún và tương tác áp lực lỗ rỗng từ khi bắt đầu cho đến khi kết thúc thời gian hoạt động của kết cấu, kéo dài vài thập kỷ.

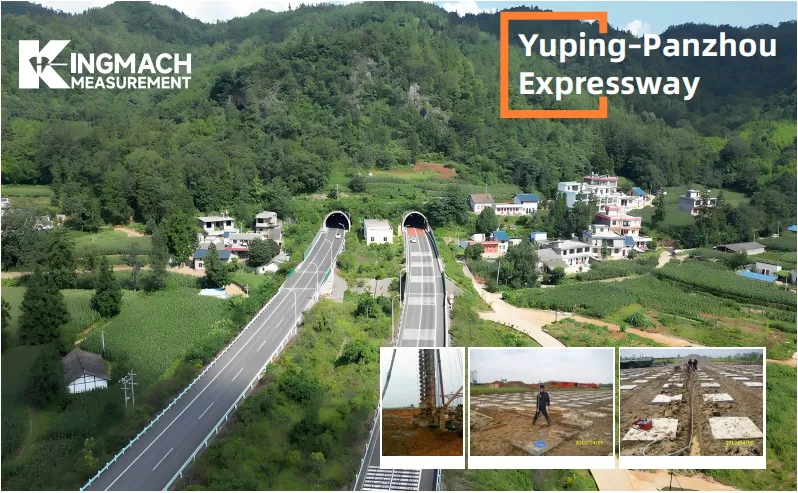

Đường hầm và công trình ngầm: Các máy đo mà các kỹ sư lắp đặt trên lớp lót đường hầm và chốt đá có chức năng giám sát sự hội tụ, xảy ra do áp lực quá tải. Hệ thống này cung cấp cảnh báo trước cho các nhóm kỹ thuật về sự dịch chuyển cấu trúc xảy ra trước khi họ có thể quan sát thấy bất kỳ vết nứt nào có thể nhìn thấy được.

Nhà cao tầng và nền móng: Máy đo độ căng cốt thép và máy đo độ chôn trong móng sâu xác minh các giả định truyền tải được thực hiện trong quá trình thiết kế. Chúng thu hẹp khoảng cách giữa dự đoán địa kỹ thuật và thực tế xây dựng.

Tháp tuabin gió: Các thiết bị đo hàn bề mặt, được gắn vào mặt bích của tháp, giám sát các mối nối tới hạn về mỏi của tháp tuabin gió trong quá trình tải gió. Tầm quan trọng của sự phát triển này đã tăng lên vì các trang trại gió trên đất liền và ngoài khơi đang mở rộng trên toàn thế giới.

Tường chắn và mái dốc: Mảng máy đo phân tán giám sát chuyển động của khối đất trong khi theo dõi quá trình hư hỏng dần dần thông qua khả năng đo lường của chúng. Thông tin thu thập được thuộc danh mục dữ liệu cần thiết, giúp bảo vệ các dự án kè đường sắt và đường cao tốc khỏi những nguy cơ tiềm ẩn.

Hạn chế và sự đánh đổi trung thực

Không có cảm biến nào là hoàn hảo cho mọi ứng dụng. Hiểu được những hạn chế của máy đo biến dạng VW đảm bảo bạn chỉ định được công cụ phù hợp cho công việc.

Không phù hợp với các phép đo động: Đồng hồ đo của VW đo biến dạng gần như tĩnh vì chúng chỉ phát hiện các chuyển động thay đổi chậm. Để theo dõi các rung động tần số cao vượt quá 1 đến 2 Hz, bạn cần sử dụng gia tốc kế hoặc máy đo lá điện trở.

Chi phí đơn vị cao hơn: Quy trình sản xuất chính xác cùng với các bộ phận điện tử bên trong của đồng hồ đo VW dẫn đến chi phí cao hơn so với đồng hồ đo lá đơn giản. Chi phí trở nên hợp lý khi được sử dụng cho việc lắp đặt cố định, tuy nhiên nó vẫn không cần thiết cho các thí nghiệm tạm thời trong phòng thí nghiệm.

Yêu cầu thiết bị đọc tương thích: Tín hiệu VW cần các thiết bị đọc hoặc bộ ghi dữ liệu cụ thể có thể phù hợp với yêu cầu về tần số của chúng. Các nhóm mua sắm phải xác minh các hạn chế về ngân sách cùng với nhu cầu về khả năng tương thích ngay từ đầu quá trình lập kế hoạch của họ.

Đồng hồ đo nhúng không thể truy xuất được: Máy đo độ sâu sẽ trở nên vĩnh viễn sau khi được lắp đặt vào bê tông. Hệ thống có lỗi cài đặt vĩnh viễn vì không thể sửa được. Hệ thống này yêu cầu hiệu chuẩn tại nhà máy cùng với quá trình cài đặt của chuyên gia vì hai yếu tố này đảm bảo hiệu suất hệ thống phù hợp.

Độ trôi hiệu chuẩn cực kỳ dài hạn: Mặc dù các cảm biến của VW cực kỳ ổn định nhưng chúng có thể gặp phải hiện tượng sai lệch hiệu chuẩn nhỏ trong khoảng thời gian cực kỳ nhiều thập kỷ. Các kỹ sư nên xem xét các thông số kỹ thuật về độ lệch đã được công bố đối với các dự án kéo dài hơn 20 đến 30 năm mà không có quyền truy cập hiệu chuẩn lại theo kế hoạch.

VW so với các công nghệ cảm biến khác

Máy đo độ căng dây rung so với các cảm biến theo dõi sức khỏe cấu trúc thay thế như thế nào?

Đồng hồ đo VW so với điện trở (lá): Đồng hồ đo của VW dễ dàng đạt được độ chính xác qua dây cáp dài và khung thời gian kéo dài. Máy đo lá thắng nhờ chi phí ban đầu thấp hơn và đáp ứng động tần số cao.

Đồng hồ đo VW so với sợi quang (FBG): Cảm biến FBG vượt trội trong khả năng cảm biến phân tán dọc theo một sợi liên tục duy nhất và cung cấp khả năng truyền dẫn siêu dài. Cảm biến của VW giành chiến thắng nhờ chi phí tổng thể, sự trưởng thành của hệ sinh thái và sự dễ dàng thay thế phần cứng đọc.

Cảm biến VW so với MEMS: MEMS (Hệ thống vi cơ điện tử) vượt trội trong các ứng dụng động, tần số cao. Công nghệ của VW vẫn là lựa chọn ưu việt để giám sát tĩnh và bán tĩnh vĩnh viễn.

Bảng so sánh công nghệ

Loại cảm biến	Trường hợp sử dụng tốt nhất	Ổn định lâu dài	Cơ sở hạ tầng điển hình phù hợp
dây rung	Giám sát biến dạng tĩnh, chậm	Xuất sắc (Thập kỷ)	Đập, đường hầm, nền móng, công trình dân dụng nặng
Điện trở (lá)	Kiểm tra động tần số cao	Kém đến trung bình	Xét nghiệm trong phòng thí nghiệm, chẩn đoán ngắn hạn
Sợi quang (FBG)	Mảng phân tán mật độ cao	Xuất sắc	Đường ống, nhịp lớn liên tục
MEMS	Theo dõi độ rung và độ nghiêng động	Tốt	Giám sát địa chấn, động lực cầu chủ động

Thực hành tốt nhất về cài đặt

Để tận dụng tối đa cảm biến kỹ thuật dân dụng, bạn cần phải lắp đặt tỉ mỉ.

Gắn bề mặt: Chuẩn bị bề mặt thích hợp là bắt buộc. Nghiền phẳng bề mặt và tẩy dầu mỡ thật kỹ. Đảm bảo máy đo được định hướng chính xác với trục ứng suất chính và lắp đặt các tấm che vật lý để bảo vệ cảm biến khỏi phương tiện giao thông xây dựng.

Nhúng: Định vị chắc chắn máy đo trong lồng cốt thép và duy trì các yêu cầu nghiêm ngặt về lớp phủ bê tông. Đi dây cáp tín hiệu cẩn thận để tránh bị xoắn hoặc rách trong quá trình đổ bê tông. Luôn lấy số đo zero của đường cơ sở trước khi đổ bê tông.

bề mặt hàn: Tuân thủ nghiêm ngặt các yêu cầu về chất lượng mối hàn. Cho phép kim loại trải qua quá trình giảm ứng suất sau hàn và hoàn thành giai đoạn làm nguội trước khi thiết lập số đọc cơ bản ban đầu.

Mẹo phổ quát: Luôn ghi lại số đọc cơ bản ngay khi lắp đặt. Sử dụng nhiệt điện trở tích hợp để thực hành bù nhiệt độ. Cuối cùng, thiết lập giao thức ghi nhãn cáp rõ ràng cho mảng đa cảm biến để tránh nhầm lẫn ở thiết bị đầu cuối của bộ ghi dữ liệu.

Cách chỉ định và lấy nguồn cho thước đo của bạn

Khi bạn đã sẵn sàng mua máy đo độ căng dây rung, hãy tập trung vào các chi tiết. Tạo danh sách kiểm tra thông số kỹ thuật nghiêm ngặt bao gồm phạm vi đo cần thiết (được đo bằng microstrain hoặc $\mu\varepsilon$), chiều dài thước đo, cửa sổ nhiệt độ vận hành, loại đầu ra mong muốn (analog so với RS-485 kỹ thuật số), chiều dài cáp và xếp hạng IP.

Khi nói chuyện với nhà cung cấp, hãy đặt những câu hỏi phù hợp. Yêu cầu giấy chứng nhận hiệu chuẩn mẫu. Hỏi về khả năng miễn nhiễm chéo ta3245lk nếu bạn đang cài đặt các mảng đa cảm biến lớn. Xác minh rằng các cảm biến của chúng thực sự tương thích với nhãn hiệu máy ghi dữ liệu ưa thích của bạn và xác nhận thời gian giao hàng cho số lượng thương mại lớn.

Đối với các dự án yêu cầu giám sát bề mặt có độ chính xác cao, dòng JMZX-212 mang đến sự cân bằng tuyệt vời giữa độ bền và tích hợp kỹ thuật số, đáp ứng các tiêu chuẩn cơ sở hạ tầng quốc tế nghiêm ngặt.

Phần kết luận

Máy đo biến dạng dây rung giành được vị trí trong việc giám sát cấu trúc lâu dài không phải nhờ tính mới lạ hào nhoáng mà nhờ độ tin cậy đã được chứng minh. Nó đo lường sự thay đổi thông qua các tín hiệu tần số mạnh, mang lại độ ổn định đặc biệt, khả năng chống nhiễu mạnh và truyền dữ liệu liền mạch trên các công trường xây dựng lớn. Mặc dù chúng không dành cho thử nghiệm tác động động, tốc độ cao nhưng hiệu suất bán tĩnh của chúng là không thể so sánh được. Chất lượng này quan trọng nhất khi những cảm biến này dự kiến ​​sẽ tồn tại lâu hơn một cách an toàn so với đội xây dựng đã lắp đặt chúng.

Sẵn sàng trang bị cho dự án tiếp theo của bạn? Chúng tôi mời bạn gửi thông số kỹ thuật dự án của bạn cho nhóm kỹ thuật của chúng tôi để được hỗ trợ lựa chọn cảm biến được cá nhân hóa. Hãy liên hệ với chúng tôi ngay hôm nay để được báo giá hoặc tải xuống bảng dữ liệu sản phẩm toàn diện.

Câu hỏi thường gặp

1. Máy đo biến dạng dây rung có độ chính xác như thế nào?

Khi được lắp đặt chính xác và được bù nhiệt độ bằng nhiệt điện trở tích hợp, máy đo biến dạng VW chất lượng cao thường mang lại độ chính xác từ $\pm0.1\%$ đến $\pm0.5\%$ trên toàn thang đo, khiến nó có độ tin cậy cao để theo dõi tình trạng cấu trúc.

2. Đồng hồ đo VW có thể hoạt động trong điều kiện ngập nước không?

Đúng. Đồng hồ đo VW nhúng và gắn trên bề mặt thường xuyên được niêm phong với xếp hạng IP cao (thường là IP68). Điều này cho phép chúng hoạt động lâu dài khi chìm trong nước, điều này rất cần thiết cho các dự án đập và nền móng sâu.

3. Tuổi thọ thông thường của máy đo biến dạng nhúng là bao nhiêu?

Bởi vì dây thép bên trong được bịt kín và bảo vệ khỏi quá trình oxy hóa bên ngoài, máy đo biến dạng nhúng của VW có thể dễ dàng hoạt động chính xác trong 25 đến 50 năm, thường kéo dài toàn bộ tuổi thọ thiết kế của cấu trúc máy chủ.

4. Tôi có cần thiết bị đặc biệt để đọc dữ liệu không?

Đúng. Vì đồng hồ đo của VW xuất ra tín hiệu tần số chứ không phải điện áp đơn giản nên bạn phải sử dụng thiết bị đọc dây rung chuyên dụng hoặc bộ ghi dữ liệu được cấu hình cụ thể với mô-đun giao diện dây rung.

5. Cáp bị đứt trên đồng hồ đo nhúng có thể sửa chữa được không?

Nếu cáp bị đứt bên ngoài kết cấu bê tông, nó có thể được nối bằng hộp nối chống thấm thích hợp. Tuy nhiên, nếu cáp bị đứt sâu bên trong lớp bê tông đổ gần thân cảm biến thì máy đo sẽ bị mất vĩnh viễn. Điều này nhấn mạnh sự cần thiết phải định tuyến cáp cẩn thận trong quá trình xây dựng.
