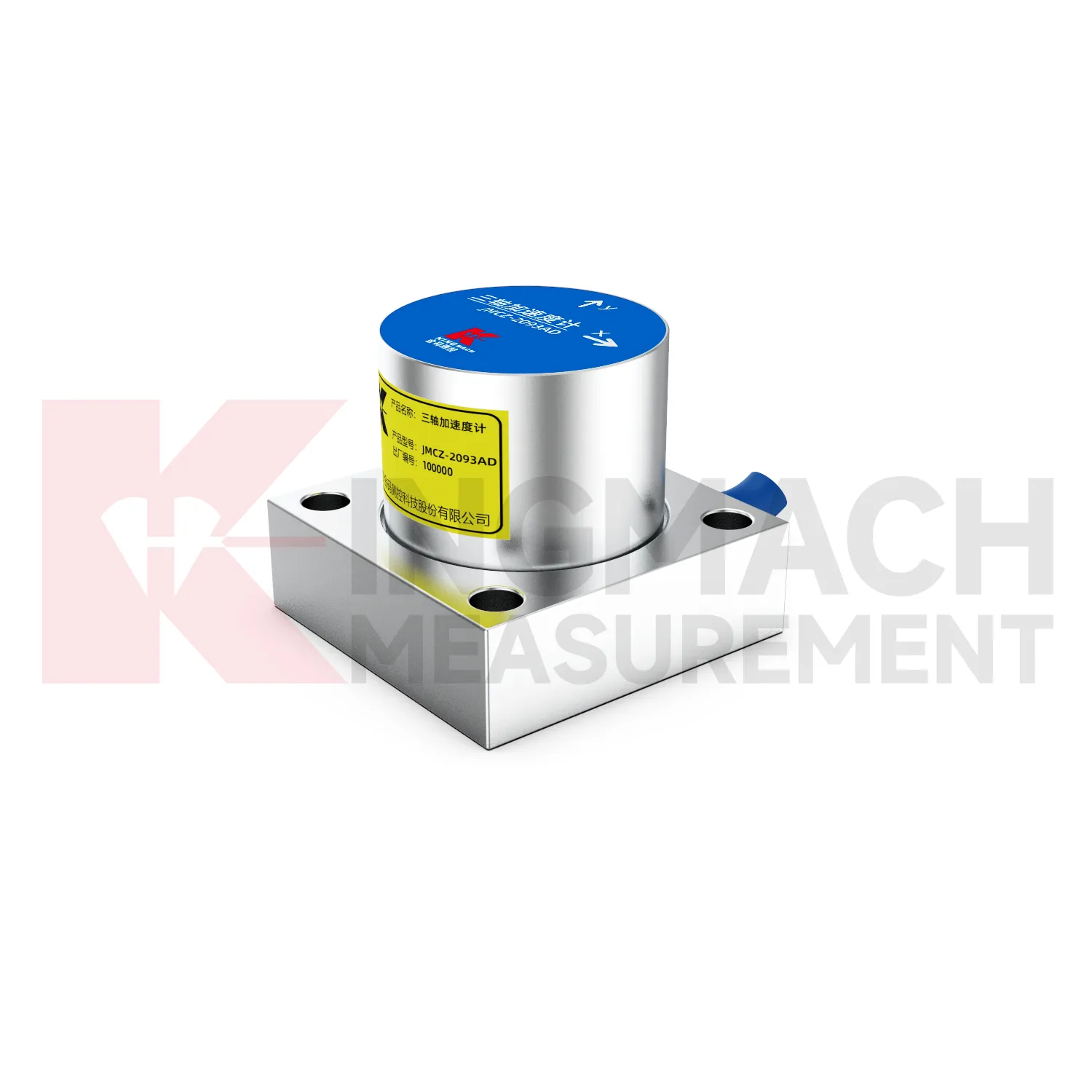

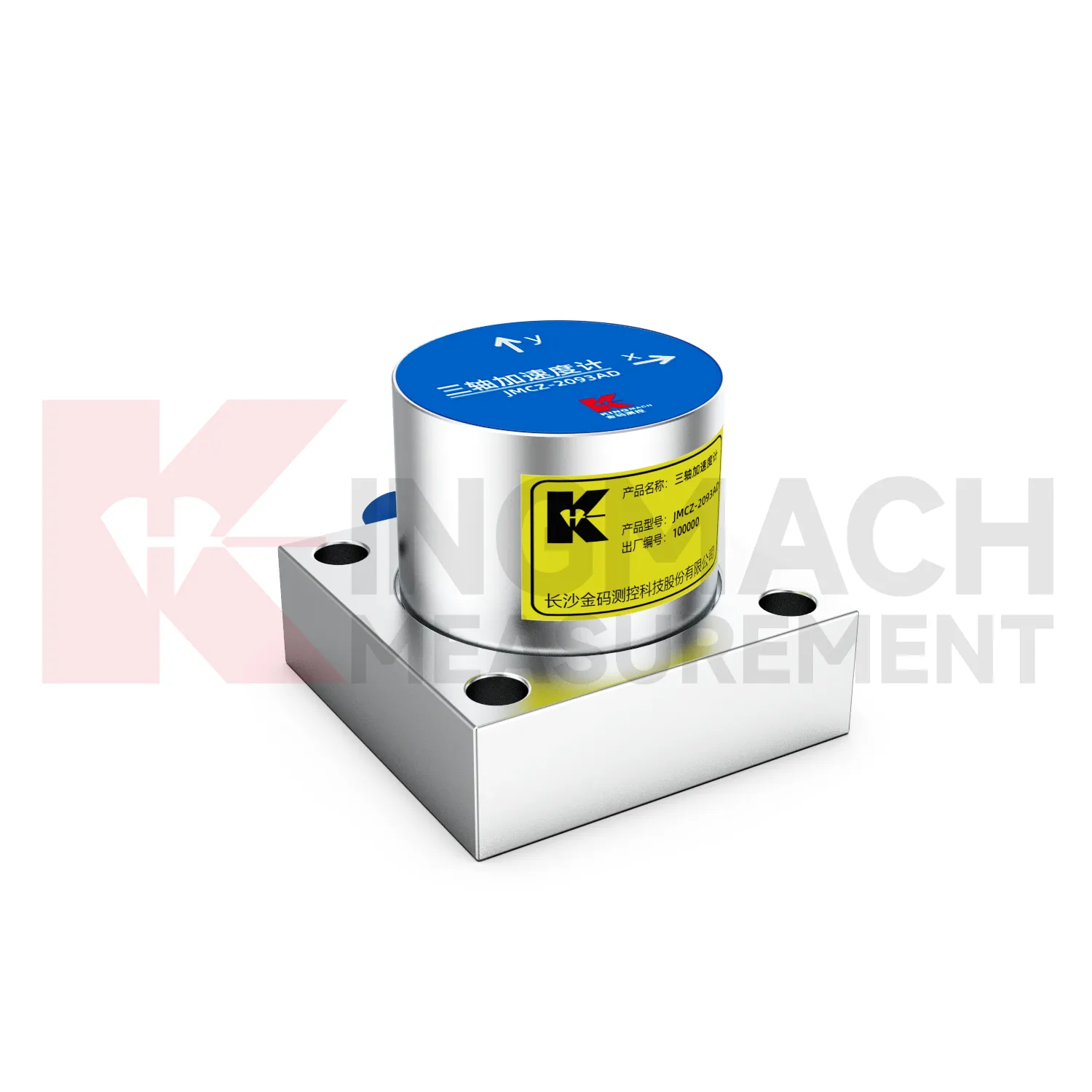

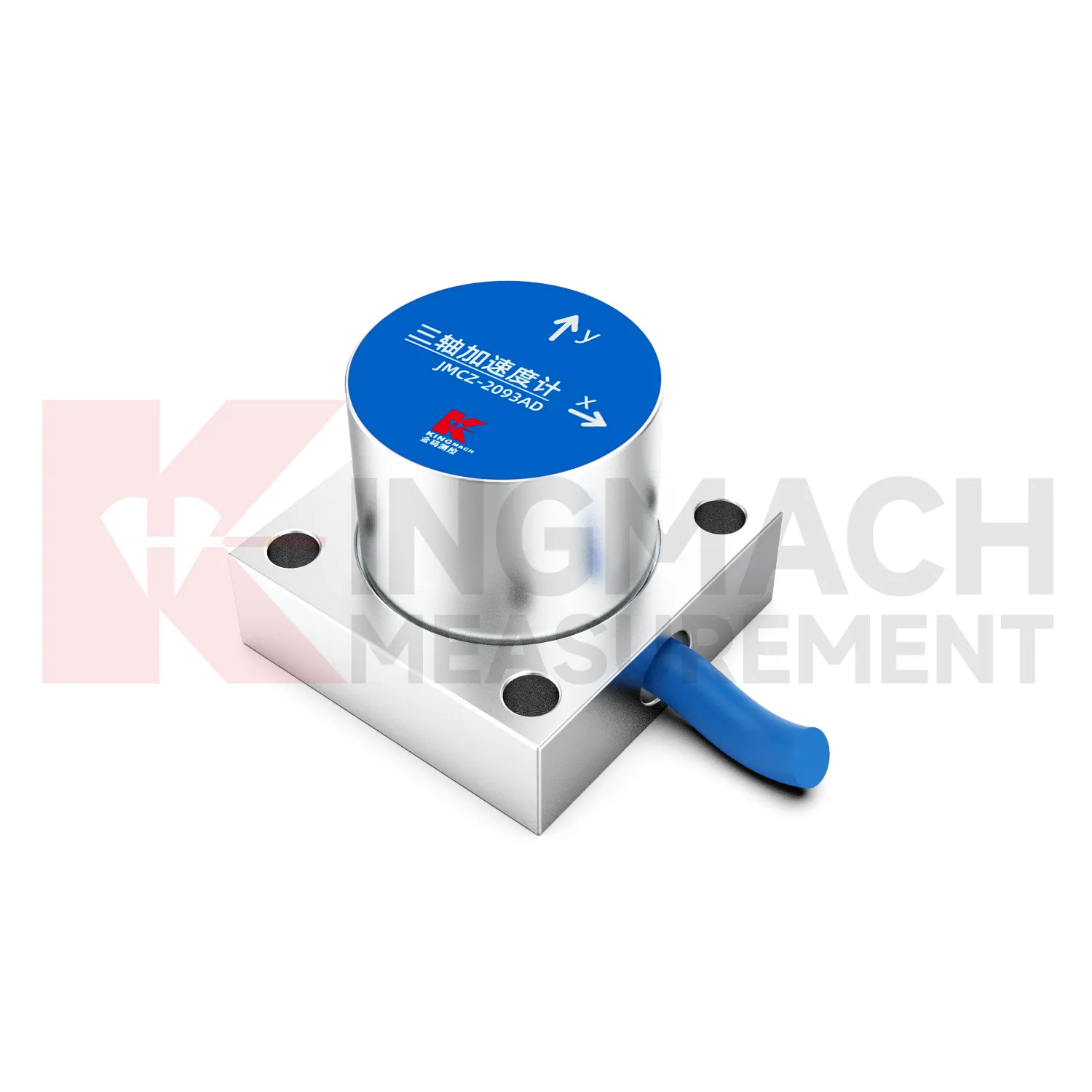

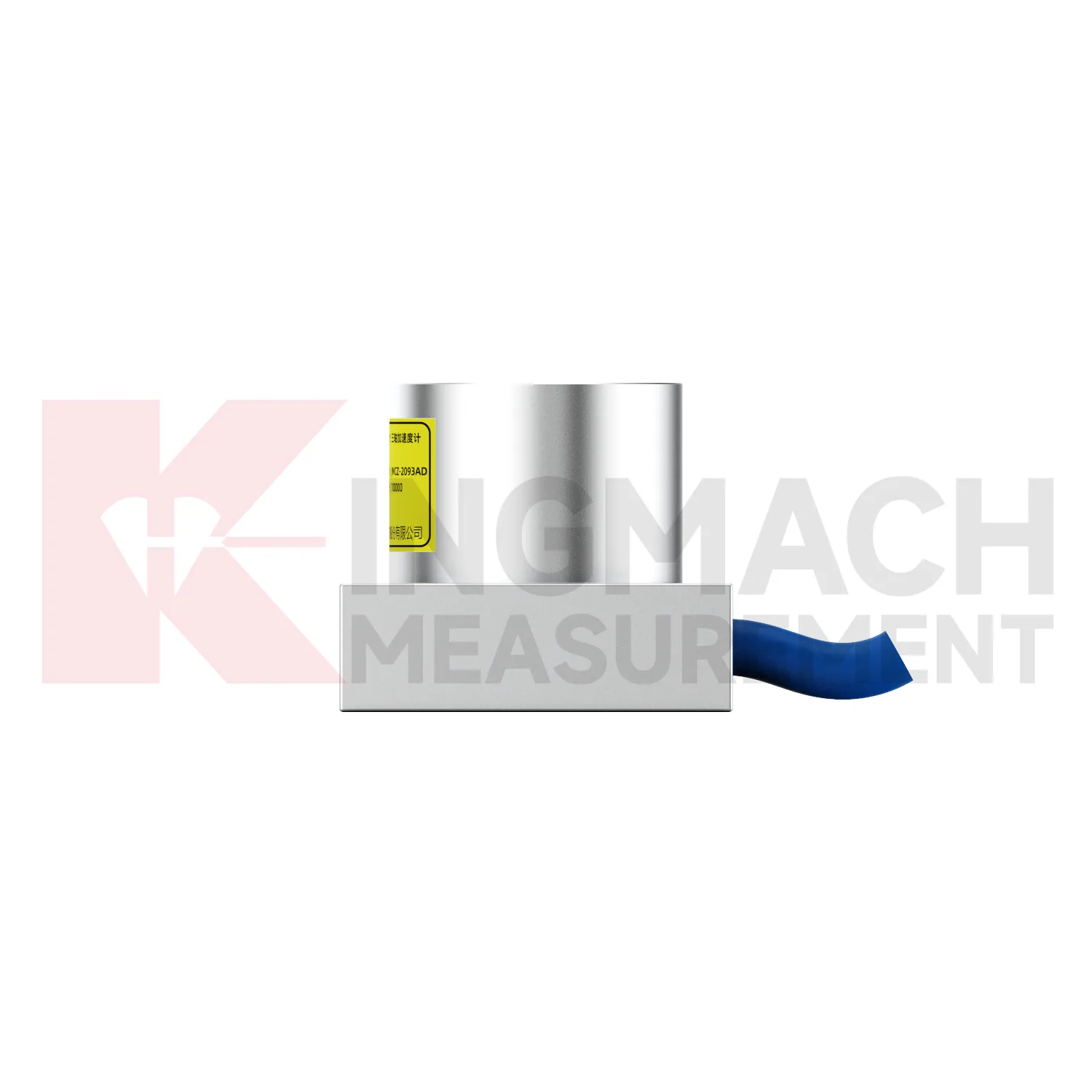

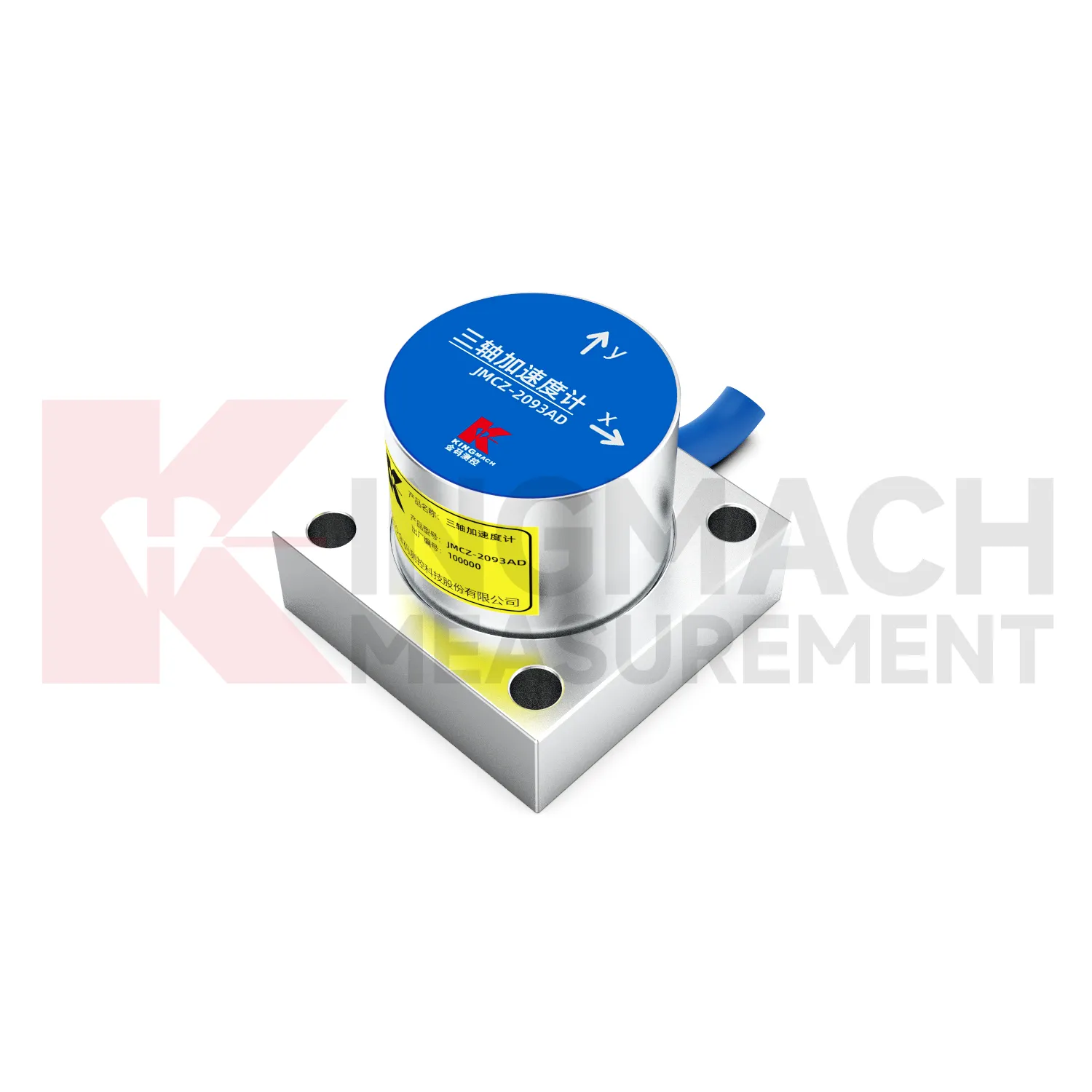

Gia tốc kế (trục ba trục) JMCZ-2093AD, W

Gia tốc kế (trục ba trục) là cảm biến 3D-MEMS điện dung với MCU. Nó đo gia tốc ba trục và tần số rung, dễ lắp đặt và áp dụng cho đường sắt, cầu. Nó phù hợp với việc theo dõi độ rung của cấu trúc và độ căng của cáp.

Tải xuống

Tư vấn miễn phí

Thông tin chung về sản phẩm

Nơi xuất xứ:	Trường Sa, Trung Quốc
Tên thương hiệu:	Kingmach
Số mô hình:	JMCZ-2093AD, W
Chứng nhận:	ISO9001, ISO14001, ISO45001

Điều khoản kinh doanh sản phẩm

Số lượng đặt hàng tối thiểu:	1 mảnh
Giá:	Có thể thương lượng
Chi tiết đóng gói:	Thùng carton hoặc vỏ gỗ. Giải pháp đóng gói tùy chỉnh cũng có sẵn.
Thời gian giao hàng:	Vận chuyển trong vòng 30 ngày sau khi nhận được thanh toán đầy đủ.
Điều khoản thanh toán:	T/T trước.

Sự miêu tả

Ứng dụng:

Gia tốc kế ba trục JMCZ-2093AD/AW là cảm biến dựa trên công nghệ 3D-MEMS điện dung tích hợp MCU và dữ liệu

mạch xử lý, có khả năng đo gia tốc ba trục, tần số rung và các thông số khác. Với cấu trúc đơn giản và lắp đặt dễ dàng, nó được áp dụng rộng rãi để đo tần số rung, gia tốc và tần số cơ bản của lực cáp của các kết cấu trong ngành đường sắt, cầu, xây dựng, phương tiện/tàu, máy móc, luyện kim và vận tải.

Nguyên tắc làm việc:

Dựa trên công nghệ 3D-MEMS điện dung, gia tốc kế ba trục này tích hợp phép đo gia tốc trục XYZ và giao diện kỹ thuật số RS485. Cảm biến kết hợp các thành phần cảm biến/đo lường và mạch ứng dụng ASIC tín hiệu hỗn hợp bên trong, với các tín hiệu đã xử lý được xuất ra một cách linh hoạt thông qua giao diện kỹ thuật số. Các quy trình thiết kế, sản xuất và thử nghiệm của nó tuân thủ các tiêu chuẩn về độ ổn định cao, độ tin cậy cao và chất lượng cao, mang lại đầu ra tương đối ổn định trong phạm vi nhiệt độ và độ rung rộng.

Ứng dụng

- Giám sát rung động kết cấu

- Giám sát tác động và nổ mìn

- Đo độ căng cáp

- Giám sát động đất và sập đổ

Thông số kỹ thuật

Đo gia tốc	JMCZ-2093AD(dynamic)	JMCZ-2093AW(dynamic)
Dải tần số	0,2~25Hz (ba trục)/0,2~50Hz (trục đơn)
Phạm vi tăng tốc	±2g
Độ phân giải tăng tốc	0,817 mm/giây vuông
Sự chính xác	1mg
Tốc độ lấy mẫu/tải lên	50Hz (ba trục) / 100Hz (trục đơn)
Nguồn điện	DC 9V-24V
Tín hiệu đầu ra	tín hiệu RS485	Tích hợp 4G DTU, giao thức TCP
Tốc độ truyền	9600
Tiêu thụ điện năng	<0,5W	<2W
Nhiệt độ hoạt động	-40℃~+85℃
Đánh giá chống thấm nước	IP68

Đo lực cáp	JMCZ-2093AD (Tĩnh)	JMCZ-2093AW (Tĩnh)
Tần số tự nhiên	0,3–50 Hz
Phạm vi lực	10–10.000 kN
Thông số cáp	Chiều dài: 2–500 m Đường kính: 6–150 mm
Độ chính xác tần số	0,5% ± 0,001 Hz
Lực chính xác	Xác định bằng độ chính xác của hệ số K. Ví dụ: Nếu độ chính xác K là 1% thì độ chính xác lực là 2%
Điện áp cung cấp	DC 9V–24V
Tín hiệu đầu ra	tín hiệu RS485	Tích hợp 4G DTU, Giao thức TCP
Tốc độ truyền	9600
Tiêu thụ điện năng	<0,5W
Nhiệt độ hoạt động	-40℃~+85℃
Đánh giá chống thấm nước	IP68
