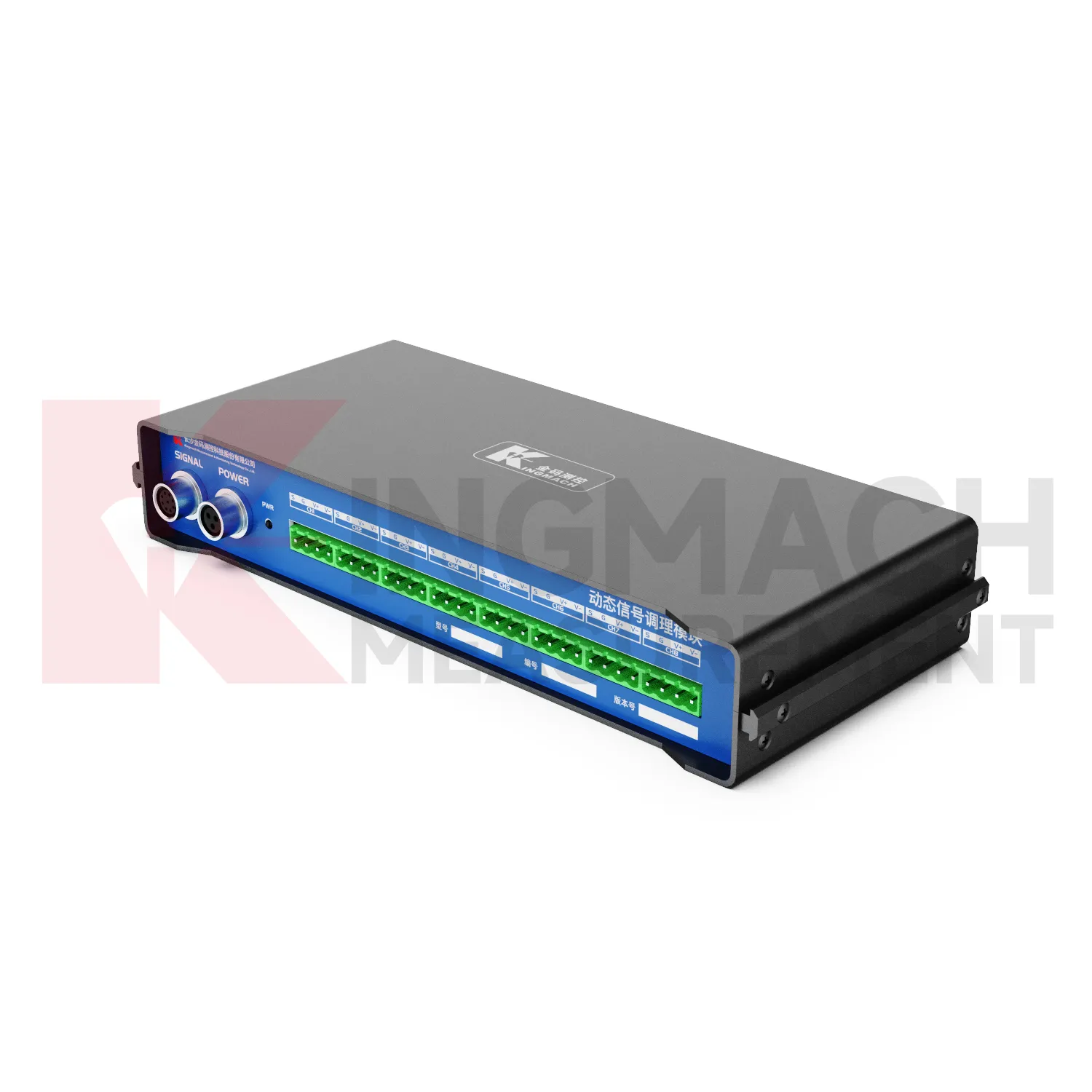

Mô-đun điều hòa tín hiệu độngJMYD-2008XTA hình ảnh 1

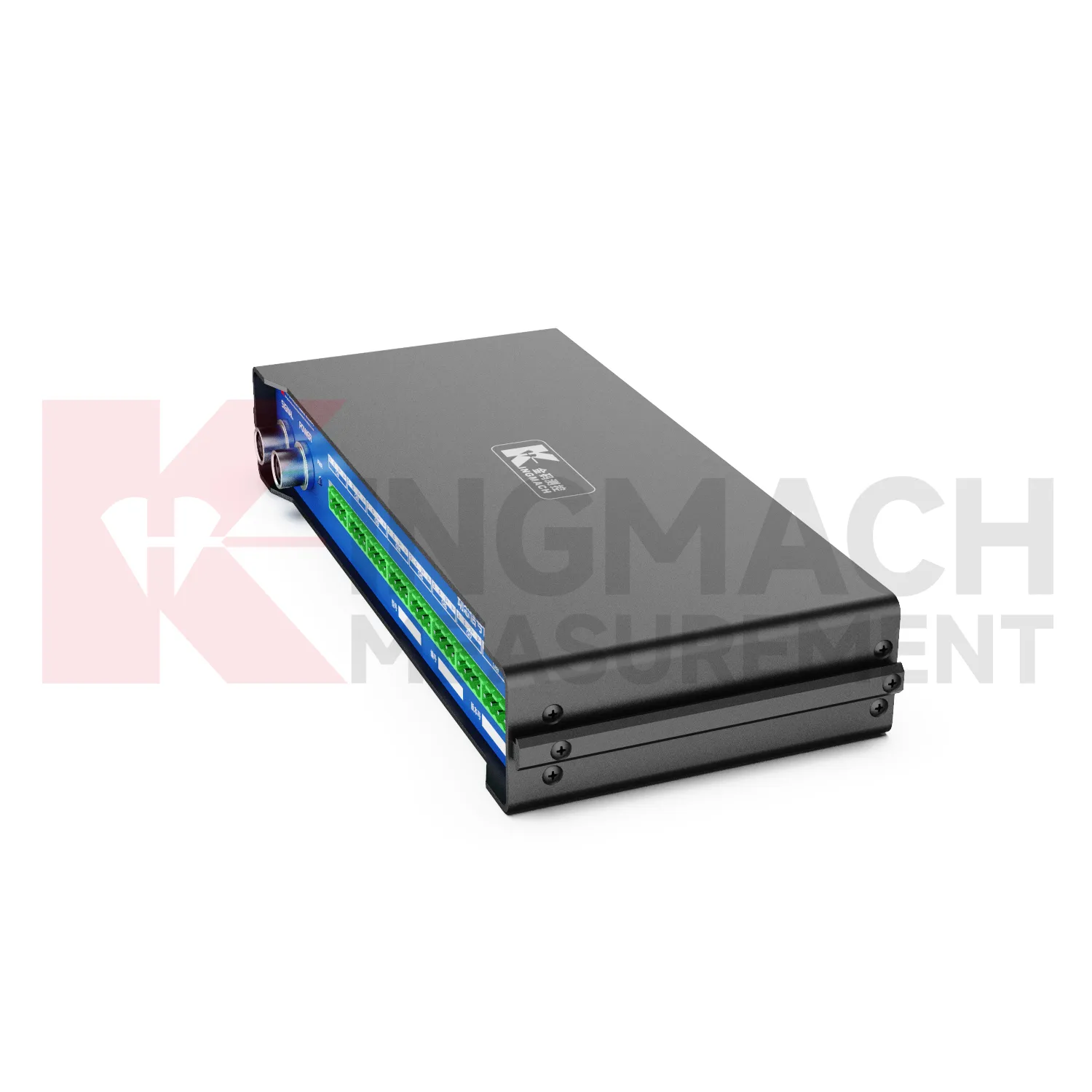

Mô-đun điều hòa tín hiệu độngJMYD-2008XTA hình ảnh 2

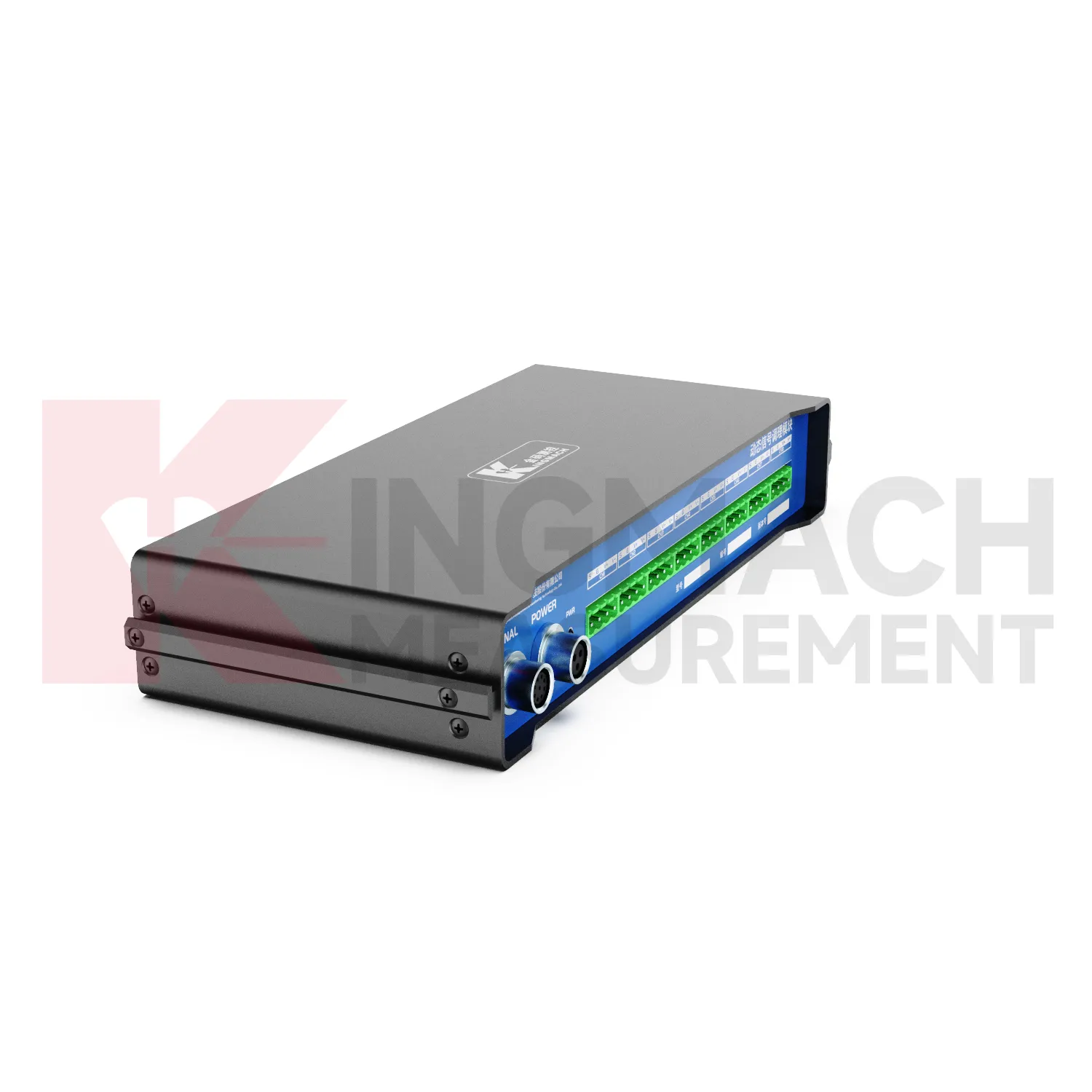

Mô-đun điều hòa tín hiệu độngJMYD-2008XTA hình ảnh 3

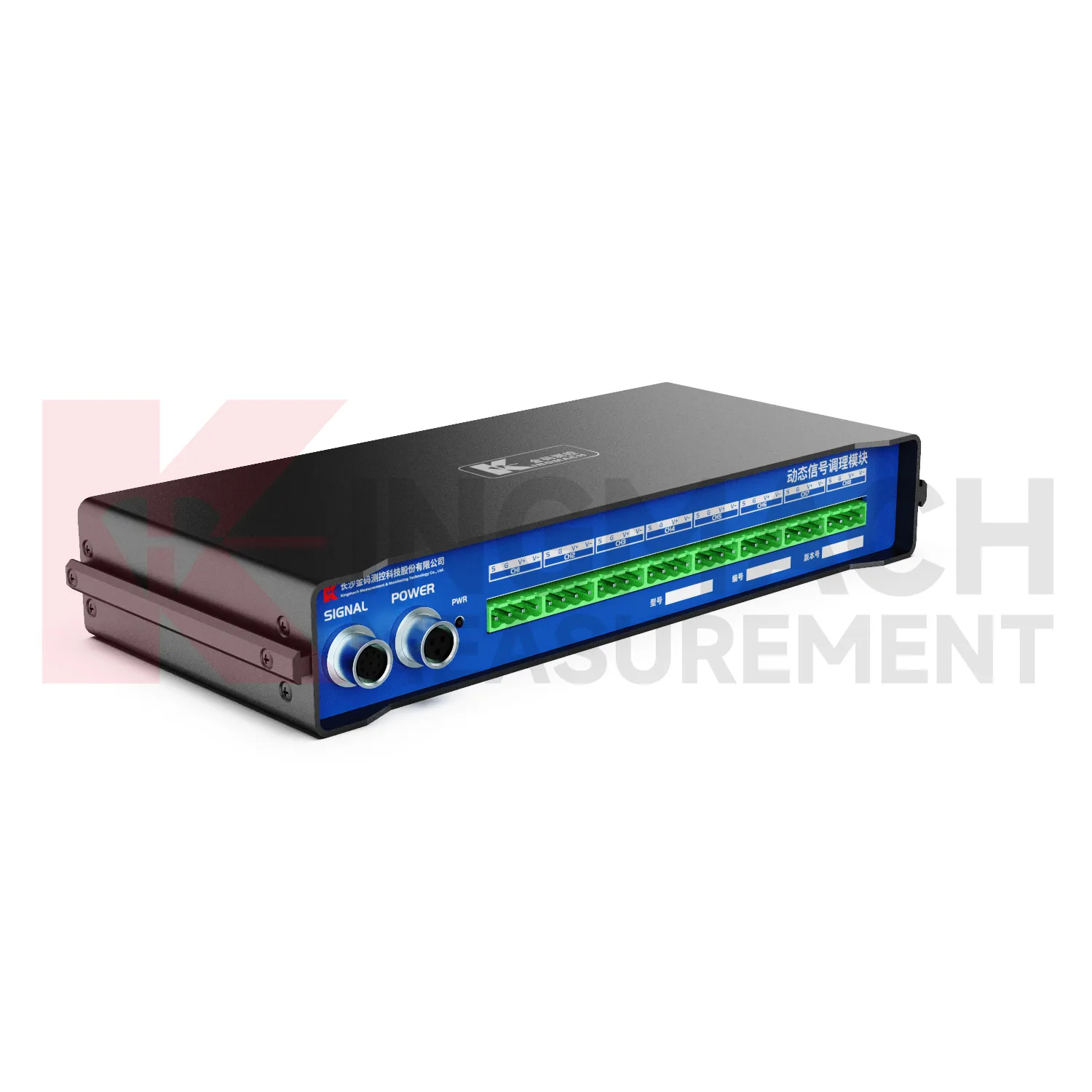

Mô-đun điều hòa tín hiệu độngJMYD-2008XTA hình 4

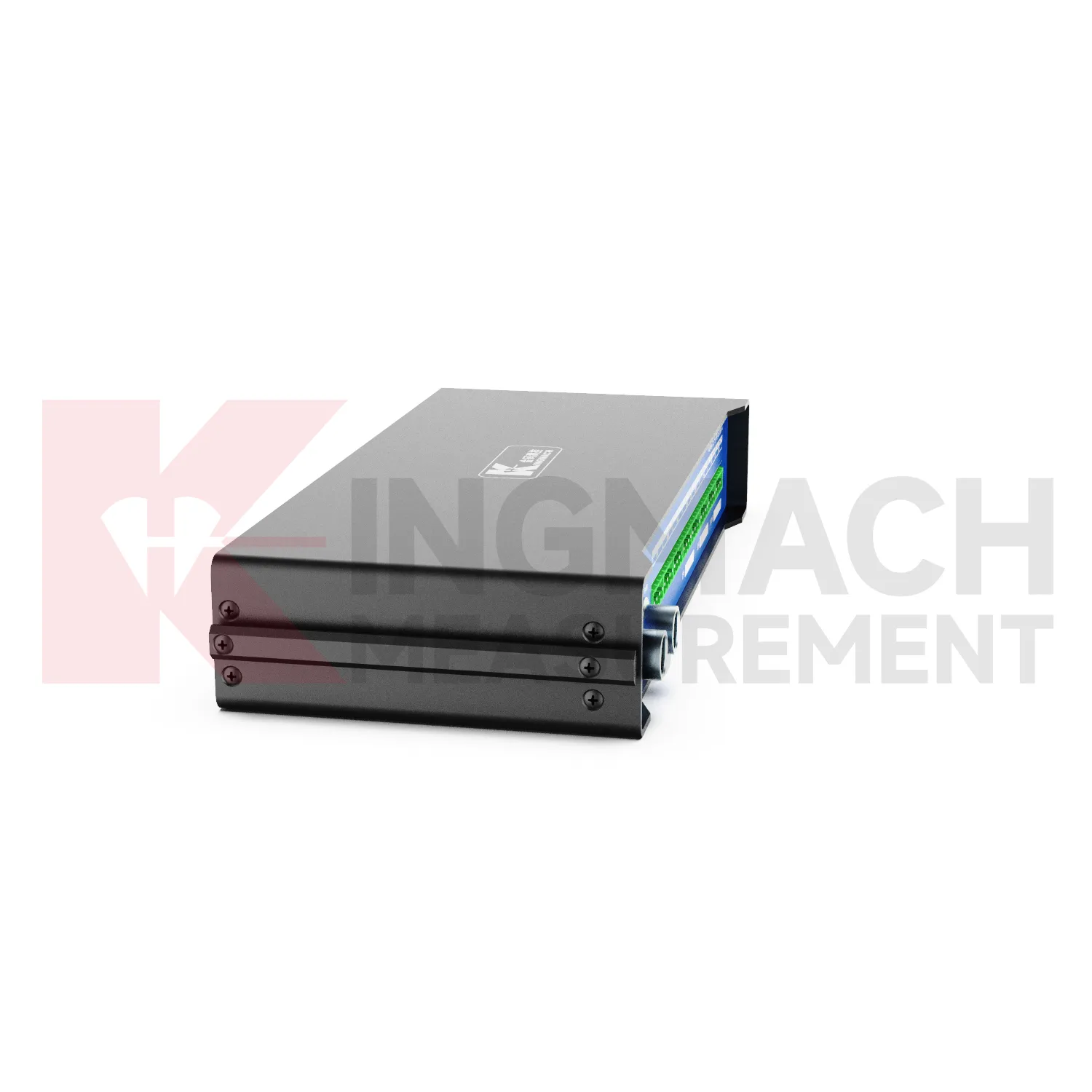

Mô-đun điều hòa tín hiệu độngJMYD-2008XTA hình ảnh 5

Mô-đun điều hòa tín hiệu độngJMYD-2008XTA hình 6

Mô-đun điều hòa tín hiệu độngJMYD-2008XTA

Mô-đun điều hòa tín hiệu động là một thiết bị được sử dụng để đo các đại lượng vật lý như biến dạng, gia tốc, vận tốc, độ dịch chuyển, độ nghiêng và chênh lệch áp suất. Nó kết hợp mạch khuếch đại tín hiệu tích hợp, mạch lọc tín hiệu và mạch loại bỏ nhiễu tần số nguồn 50Hz. Nó thực hiện điều hòa hiệu quả các tín hiệu đo được, chuyển đổi chúng thành tín hiệu điện áp tiêu chuẩn.

Tải xuống

Tư vấn miễn phí

Thông tin chung về sản phẩm

Nơi xuất xứ:	Trường Sa, Trung Quốc
Tên thương hiệu:	Kingmach
Số mô hình:	JMYD-2008XTA
Chứng nhận:	ISO9001, ISO14001, ISO45001

Điều khoản kinh doanh sản phẩm

Số lượng đặt hàng tối thiểu:	1 mảnh
Giá:	Có thể thương lượng
Chi tiết đóng gói:	Thùng carton hoặc vỏ gỗ. Giải pháp đóng gói tùy chỉnh cũng có sẵn.
Thời gian giao hàng:	Vận chuyển trong vòng 30 ngày sau khi nhận được thanh toán đầy đủ.
Điều khoản thanh toán:	T/T trước.

Sự miêu tả

Tổng quan về sản phẩm:

Mô-đun điều hòa tín hiệu động (Model: JMYD-2008XTA) là thiết bị đo các đại lượng vật lý như biến dạng, gia tốc, vận tốc, độ dịch chuyển, độ nghiêng và chênh lệch áp suất. Nó tích hợp các mạch khuếch đại tín hiệu bên trong, mạch lọc và mạch triệt nhiễu tần số công nghiệp 50Hz để điều hòa hiệu quả tín hiệu đầu vào thành tín hiệu điện áp tiêu chuẩn hóa.

Tính năng hệ thống:

· Đầu vào điện áp cực rộng, hỗ trợ nguồn điện DC 9V-36V.

· Dải động: ≥130dB。

· Lấy mẫu đồng bộ 8 kênh với tốc độ lên tới 52kSPS đảm bảo tính toàn vẹn tín hiệu.

· Mỗi kênh có hệ thống xử lý tín hiệu độc lập và bộ chuyển đổi AD 24 bit.

· Nhiều giao diện truyền thông có thể lựa chọn với máy tính, bao gồm RS232 hoặc Ethernet.

· Với giao tiếp Ethernet, hệ thống hỗ trợ xếp tầng để mở rộng kênh không giới hạn và lấy mẫu song song, cho phép ghi tín hiệu đa kênh trong thời gian thực, không bị gián đoạn với máy tính.

· Hỗ trợ giao tiếp Bluetooth.

· Mỗi kênh thu thập dữ liệu được trang bị đèn chỉ báo trạng thái LED để theo dõi trực quan trạng thái cảm biến.

· Sản phẩm tích hợp tính năng quản lý điện năng thông minh, cho phép tự động chuyển sang chế độ tiêu thụ điện năng thấp khi hệ thống không hoạt động (không có tác vụ thu thập hoặc xử lý dữ liệu nào đang hoạt động).

· Sử dụng bộ lọc điện và kỹ thuật số để ngăn chặn nhiễu một cách hiệu quả.

· Định vị GPS cho phép truy cập thuận tiện vào vị trí thiết bị, hỗ trợ quản lý nâng cao.

· Các công nghệ cách ly tiên tiến và nối đất hợp lý đảm bảo hiệu suất chống nhiễu mạnh mẽ, giúp hệ thống có thể áp dụng để giám sát trong các môi trường kỹ thuật đa dạng.

Ứng dụng

Sản phẩm này được thiết kế để thu thập, lưu trữ, truyền, báo cáo và cảnh báo sớm dữ liệu tự động theo thời gian thực trong các dự án giám sát an toàn cho công trình và công trình địa kỹ thuật (ví dụ: đập hồ chứa, cầu, đường hầm, sườn dốc, tòa nhà và hầm mỏ đổ nát, nhà máy điện hạt nhân và công trình dân dụng), cung cấp cho người quản lý xây dựng và vận hành dữ liệu hỗ trợ cũng như cơ sở ra quyết định liên quan đến tình trạng và sự an toàn của dự án hiện tại.

Thông số kỹ thuật

Điện áp cung cấp điện	DC 9V～24V
Dải điện áp	±2.5V
Lỗi chỉ thị điện áp	±0,5%FS
Độ ổn định chỉ định	±0,1%/ngày (được đo sau 1 giờ khởi động ở 20 C ± 1 C)
Băng thông	70kHz
Từ chối chế độ chung	>120dB (G=10)
Tỷ lệ tín hiệu trên tạp âm	110dB (52kSPS)
Tiếng ồn	≤3 μVrms(ngắn mạch đầu vào, chuyển đổi thành đầu vào ở mức tăng tối đa)
Phương thức giao tiếp	Giao diện truyền thông Ethernet, có hỗ trợ RS232 và Bluetooth
Tần số lấy mẫu	Lên tới 10kHz

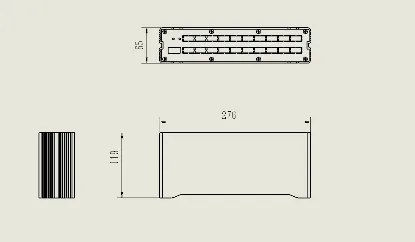

Kích thước	276mm×120mmm×45mm
Nhiệt độ hoạt động	-30C～+70C
