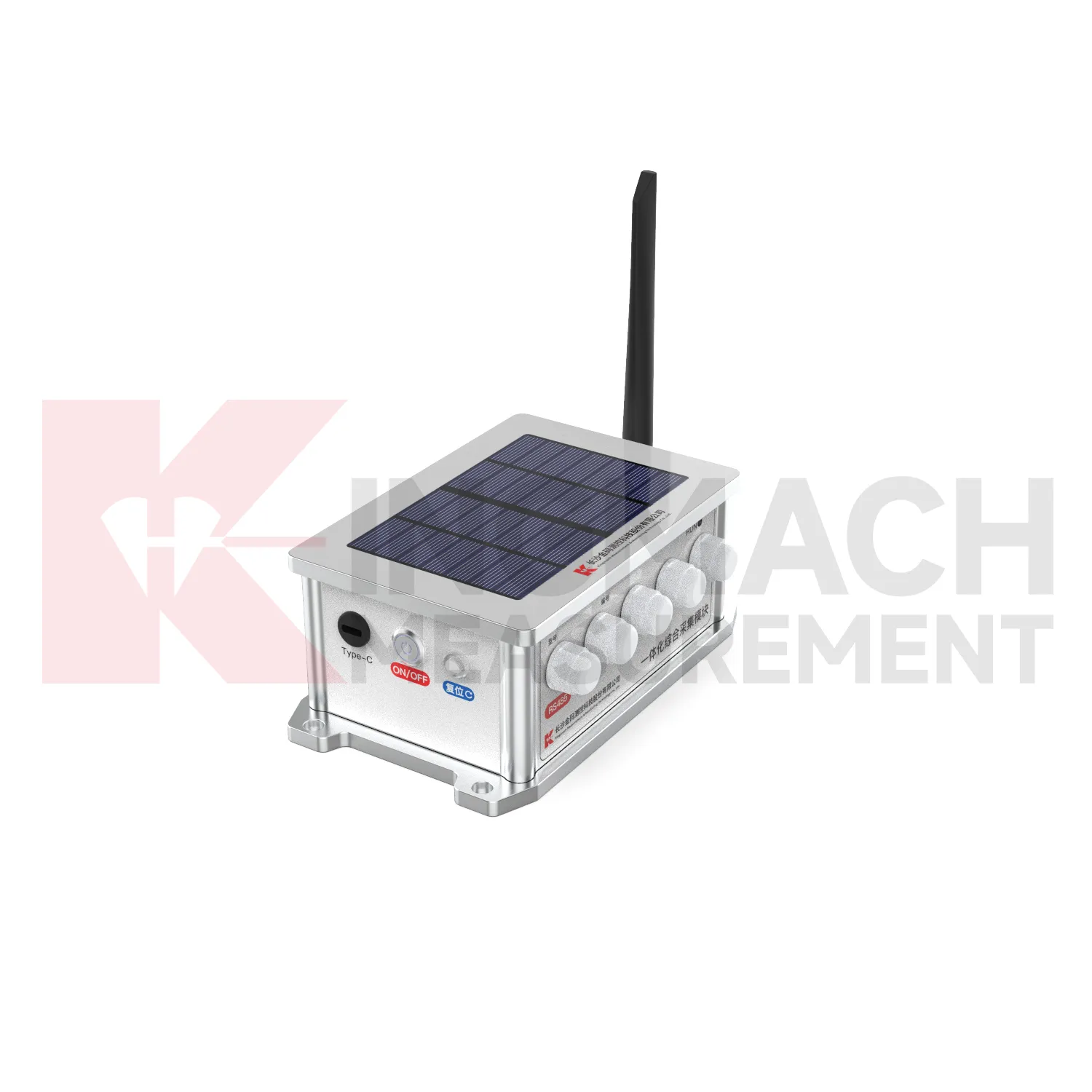

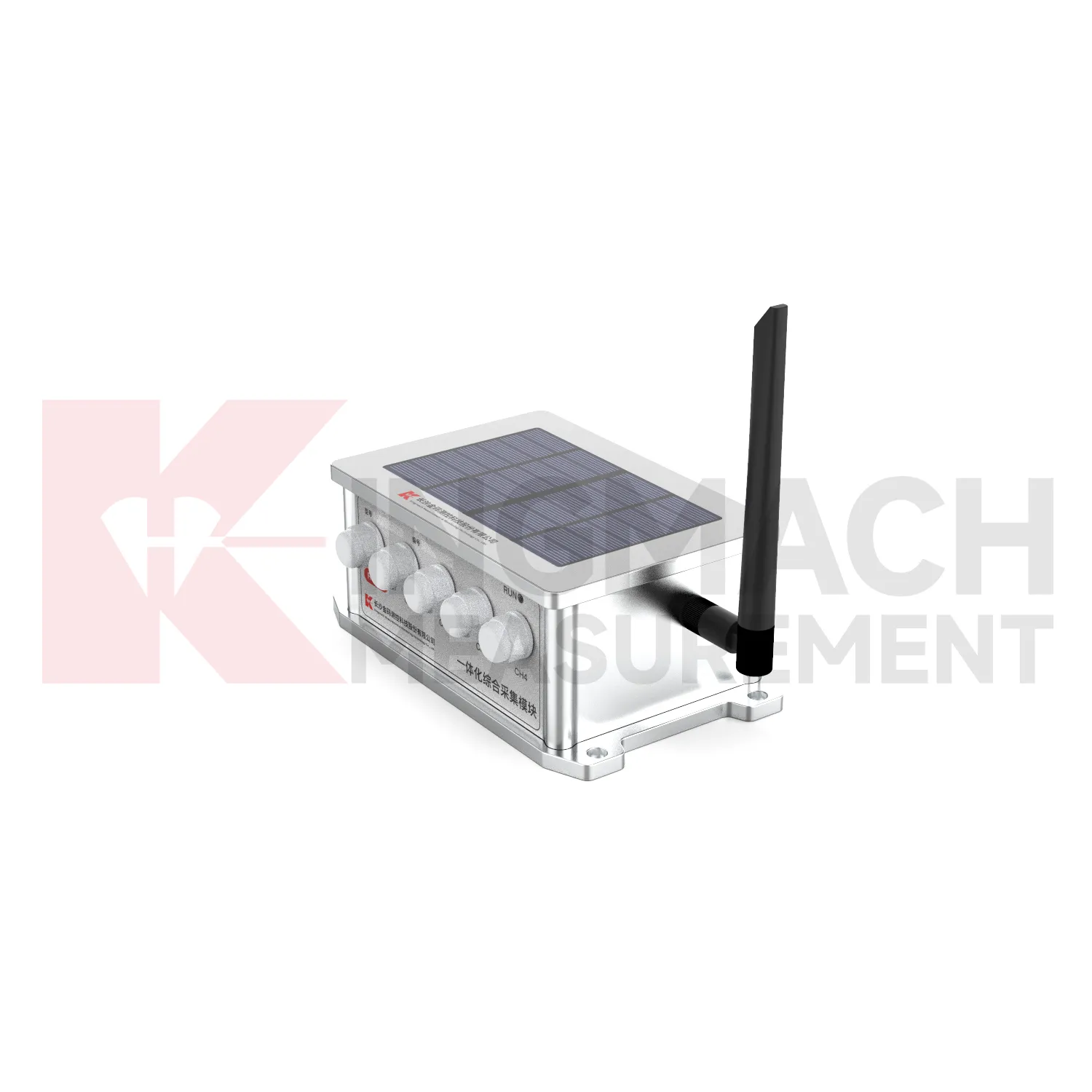

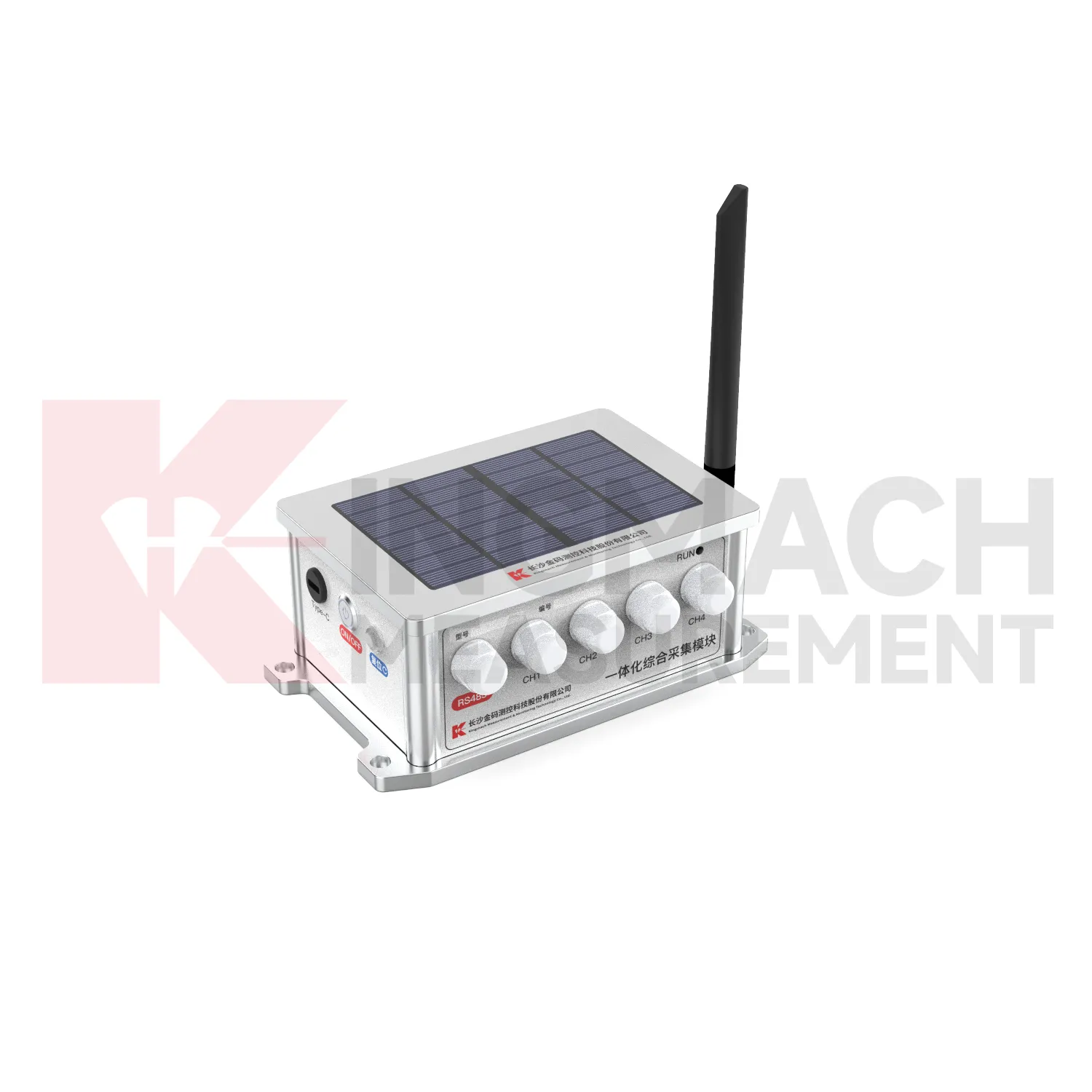

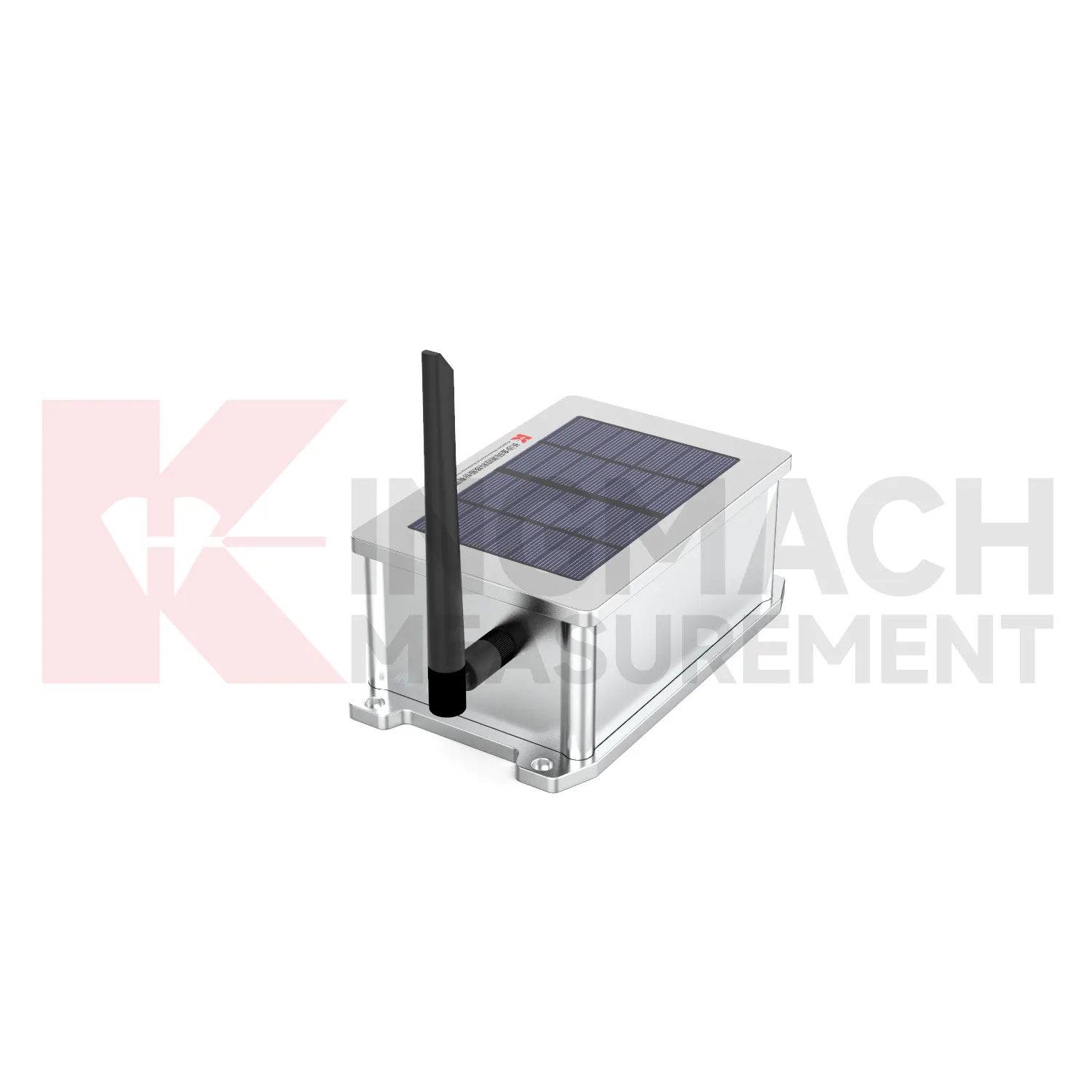

Mô-đun thu nhận toàn diện tích hợp JMZX-4/8GH-RTU

Thông tin chung về sản phẩm

Điều khoản kinh doanh sản phẩm

Sự miêu tả

Giới thiệu:

Mô-đun thu thập toàn diện tích hợp (JMZX-4/8GH-RTU) là mô-đun thu thập toàn diện đa tín hiệu tự động do công ty chúng tôi ra mắt. Nó có thể thu thập dữ liệu từ các cảm biến thuộc loại tín hiệu như dây rung, điện áp, điện trở và RS485. Mô-đun này tích hợp mạch điều khiển sạc năng lượng mặt trời, pin lithium, mô-đun 4G không dây, lưu trữ thông số, thu thập dữ liệu, v.v., thực hiện tích hợp thu thập, cung cấp điện và tải lên dữ liệu. Sản phẩm này có thể được sử dụng trong các dự án giám sát an toàn của nhiều công trình và công trình địa kỹ thuật khác nhau (đập hồ chứa, cầu, đường hầm, mái dốc, nhà đổ nát, hầm mỏ, nhà máy điện hạt nhân và công trình dân dụng, v.v.), cung cấp hỗ trợ dữ liệu và cơ sở phán đoán liên quan đến tình hình hiện tại và sự an toàn của dự án cho các nhà quản lý vận hành và xây dựng kỹ thuật. Nó sử dụng thiết kế di động, có kích thước nhỏ gọn, đặc tính chống nước và chống bụi.

Tính năng sản phẩm:

1. Áp dụng thiết kế tích hợp mô-đun và rất thông minh, hỗ trợ nhận dạng tự động và tính toán thông minh, đồng thời tự động tính toán các đại lượng vật lý (ứng suất, tải trọng, chuyển vị, nhiệt độ, v.v.) và tự động báo cáo chúng.

2. Hỗ trợ nâng cấp và bảo trì từ xa, thực sự đạt được hoạt động không cần giám sát.

3. Sử dụng bộ vi xử lý 32 bit với khả năng tính toán và xử lý mạnh mẽ, cải thiện đáng kể hiệu quả hệ thống.

4. Hỗ trợ sạc ngoài qua giao diện Type-C.

5. Có thể truy cập nhiều loại cảm biến khác nhau như cảm biến loại bus RS485, cảm biến điều chế tần số cảm ứng thông minh, cảm biến dây rung, cảm biến tín hiệu điện áp và nhiệt kế điện trở 3k.

6. Tất cả các giao diện cảm biến đều áp dụng thiết kế biệt lập, giúp nâng cao đáng kể hiệu suất chống sét của mô-đun.

7. Tích hợp giao tiếp toàn mạng 4G/5G, hỗ trợ thẻ SIM người dùng và card mạng chuyên dụng IoT (thẻ APN) và hỗ trợ tải dữ liệu trực tiếp lên máy chủ mạng nội bộ mà không cần thông qua mạng bên ngoài. Nó hỗ trợ các giao thức do người dùng tùy chỉnh như TCP, MQTT và HTTP, đồng thời hỗ trợ tải dữ liệu lên các nền tảng được chỉ định, hỗ trợ đẩy tới tối đa 4 địa chỉ trung tâm dữ liệu.

8. Thiết kế công suất thấp. Sau khi cài đặt bộ sưu tập theo thời gian, nó sẽ tự động chuyển sang chế độ ngủ trong thời gian không đo để giảm mức tiêu thụ điện năng. Hỗ trợ thời gian tự động và đánh thức từ xa.

9. Mô-đun này hỗ trợ nhiều phương pháp thu thập như thu thập theo thời gian thực, thu thập đơn lẻ, thu thập theo thời gian, thu thập theo ngưỡng kích hoạt và tải lên đang hoạt động. Thông số khoảng thời gian thu thập theo thời gian có thể được cấu hình (1 phút～24H) và việc thu thập được mã hóa có thể được thực hiện tự động theo ngưỡng. Nó hỗ trợ lưu trữ dữ liệu tự động khi mạng bị ngắt kết nối. Dung lượng lưu trữ tích hợp hỗ trợ lưu dữ liệu lịch sử trong hơn 1 năm và hỗ trợ các chức năng truyền/truyền lại ngoại tuyến.

10. Mô-đun này tích hợp bảng điều khiển năng lượng mặt trời và pin lithium tích hợp, tích hợp mạch điều khiển sạc năng lượng mặt trời, cho phép thu thập dữ liệu lâu dài. Với tần suất thu gom nửa giờ một lần, nó có thể hoạt động bình thường trong 30 ngày nhiều mây và mưa liên tục.

11. Dễ dàng mang theo, kích thước nhỏ gọn, chống thấm nước và chống bụi.

Thông số kỹ thuật

1. Phương pháp cấp nguồn: Cung cấp năng lượng pin bên trong
2. Điện áp sạc: DC5V
3. Kênh mô-đun:

JMZX-4GH-RTU: Kênh thu thập xe buýt 1×RS485, Kênh thu thập tín hiệu tương tự 4×

JMZX-8GH-RTU: Kênh thu thập xe buýt 1×RS485, Kênh thu thập tín hiệu tương tự 8×

4. Nhiệt độ hoạt động: -30～+60℃
5. Độ ẩm hoạt động: 0-95%RH
6. Mô-đun CH1-CH4/CH8 có thể truy cập các cảm biến như loại dây rung, loại điều chế tần số cảm ứng, loại điện áp, loại điện trở và loại tần số. Độ chính xác và độ phân giải của phép đo như sau:

   Loại cảm biến	Độ chính xác của phép đo	Nghị quyết
   dây rung	Tần số: ±0,2Hz; Nhiệt độ: 0,5℃	Tần số: ±0,01Hz; Nhiệt độ: 0,1℃
   Máy đo độ dịch chuyển điều biến tần số cảm ứng	Độ dịch chuyển: 0,5%FS; Nhiệt độ: 0,5℃	Độ dịch chuyển: 0,1mm; Nhiệt độ: 0,1℃
   Analog tiêu chuẩn	Điện áp: 0,1%FS; Hiện tại: 0,1%FS	Điện áp: <0,1mV; Hiện tại: 0,5uA
   Sức chống cự	Giá trị điện trở: 10Ω	Giá trị điện trở: 0,1Ω

7. Cấp bảo vệ: IP67

8. Công suất tiêu thụ: Chế độ chờ: <3mW; Đang hoạt động: <1,5W

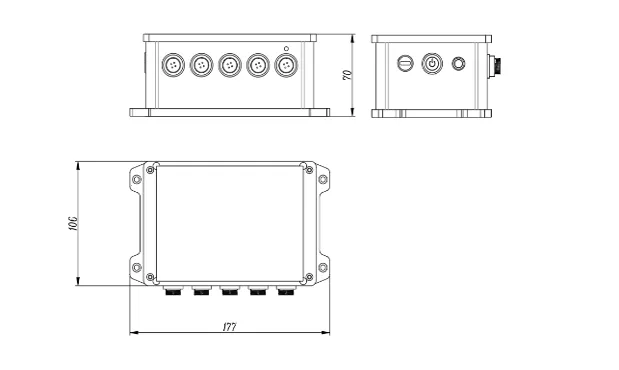

9. Kích thước bên ngoài:

   JMZX-4GH-RTU: 106mm×140mm×70mm (không bao gồm ăng-ten)

   JMZX-8GH-RTU: 106mm×140mm×92mm (không bao gồm ăng-ten)
