GNSS JMBD-1050

GNSS được áp dụng rộng rãi trong các lĩnh vực kỹ thuật như sườn dốc, đường sắt tốc độ cao, cầu, tòa nhà, mỏ và đập để đạt được phép đo chính xác về sự thay đổi chuyển vị tương đối về cấu trúc.

Tải xuống

Tư vấn miễn phí

Thông tin chung về sản phẩm

Nơi xuất xứ:	Trường Sa, Trung Quốc
Tên thương hiệu:	Kingmach
Số mô hình:	JMBD-1050
Chứng nhận:	ISO9001, ISO14001, ISO45001

Điều khoản kinh doanh sản phẩm

Số lượng đặt hàng tối thiểu:	1 mảnh
Giá:	Có thể thương lượng
Chi tiết đóng gói:	Thùng carton hoặc vỏ gỗ. Giải pháp đóng gói tùy chỉnh cũng có sẵn.
Thời gian giao hàng:	Vận chuyển trong vòng 30 ngày sau khi nhận được thanh toán đầy đủ.
Điều khoản thanh toán:	T/T trước.

Sự miêu tả

Giới thiệu:

GNSS là hệ thống định vị tự động không cần giám sát, phù hợp với mọi thời tiết, thế hệ mới được phát triển bằng cách sử dụng Hệ thống trên chip (SoC) hiệu suất cao và độ chính xác cao, hỗ trợ định vị có độ chính xác cao đa chòm sao và đa tần số. Nó tương thích với các tín hiệu từ Hệ thống vệ tinh dẫn đường BeiDou của Trung Quốc (BDS B1/B2), GPS của Hoa Kỳ (L1/L2), GLONASS của Nga (L1/L2) và Galileo của Châu Âu (E1/E5b). Bao gồm một hoặc nhiều đơn vị định vị được triển khai tại các điểm giám sát trong các dự án kỹ thuật, hệ thống đo chuyển vị ngang và dọc. Hệ thống này tạo thành một hệ thống đo chuyển vị tự động không người lái trong mọi thời tiết.

Nguyên tắc làm việc:

1. Nguyên lý cảm biến:

Dựa trên các chip SoC hiệu suất cao và độ chính xác cao, thế hệ bộ định vị GNSS mới hỗ trợ định vị chính xác cao đa tần số cho toàn bộ hệ thống. Đó là công nghệ nhận tín hiệu từ các vệ tinh trái đất nhân tạo bằng hệ thống đo thời gian đồng hồ nguyên tử và tiến hành đo điểm. Bộ định vị nhận được mã hóa thời gian của không dưới bốn vệ tinh và vị trí của chính bộ định vị có thể thu được thông qua việc giải quyết và có thể thực hiện giám sát động.

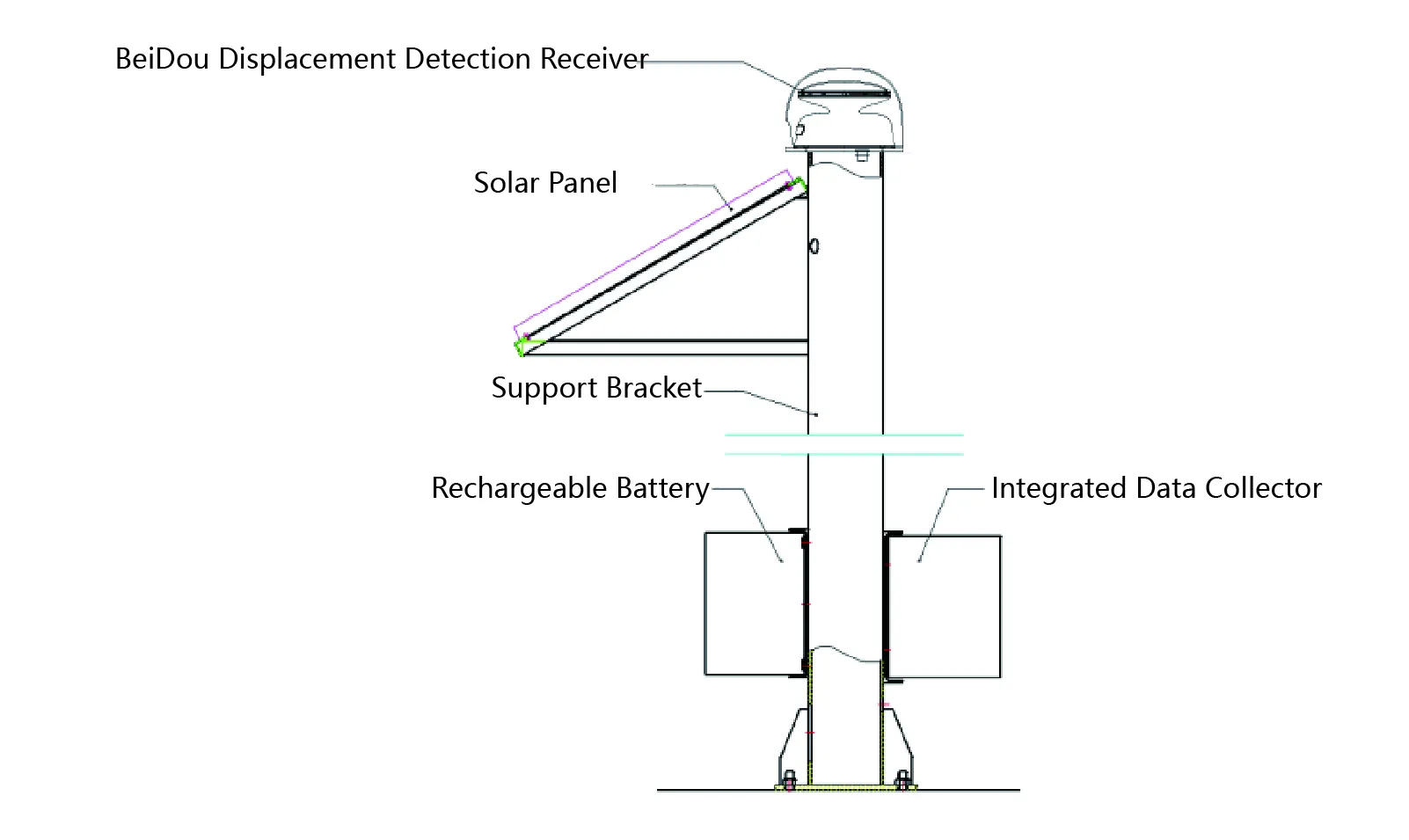

Hệ thống đo độ dịch chuyển từ xa GPS bao gồm bộ định vị GNSS (toàn bộ hệ thống), giá đỡ, tấm pin mặt trời, pin, v.v.

2. Nguyên tắc hệ thống:

Một hệ thống bao gồm nhiều công cụ định vị sẽ đo các vị trí của chính chúng trong khi thực hiện tính toán vi phân phối hợp thông qua liên kết lẫn nhau, cho phép đo độ dịch chuyển tương đối có độ chính xác cao. Trong các dự án kỹ thuật như vậy, bộ định vị có thể được bố trí đồng đều với điểm chuẩn, điểm kiểm tra, thu được giá trị thay đổi vị trí có độ chính xác cao của điểm kiểm tra so với điểm chuẩn.

Hình thức sản phẩm:

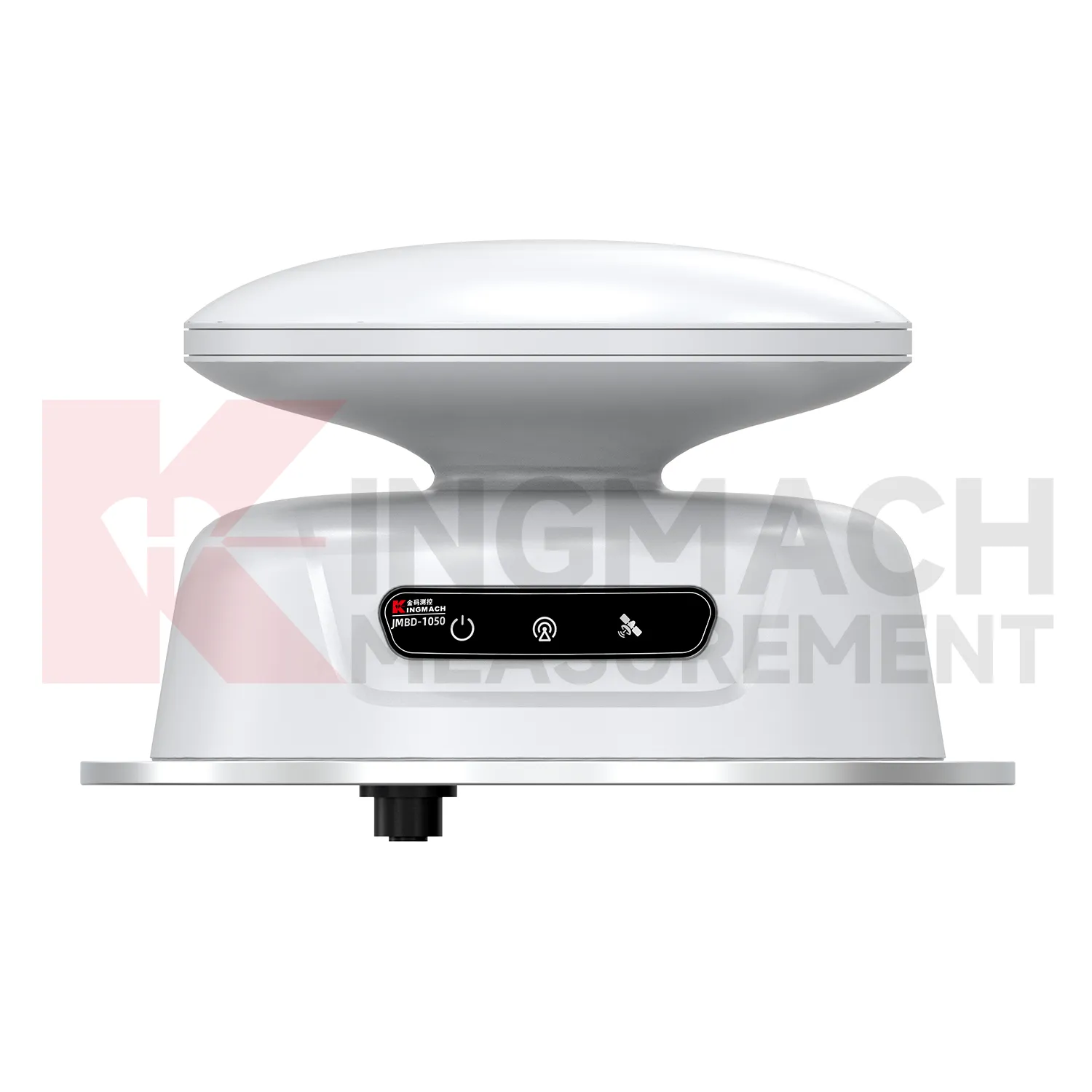

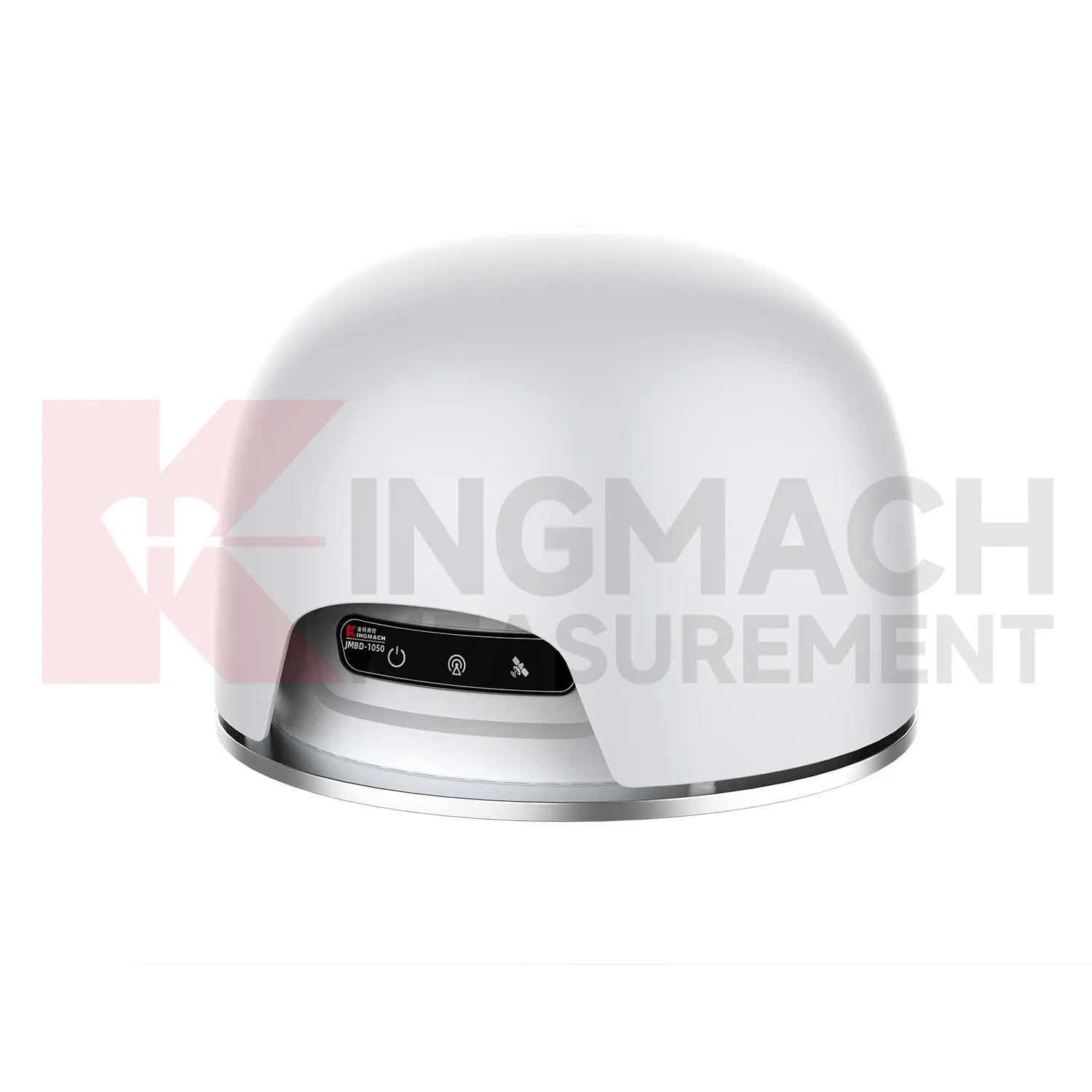

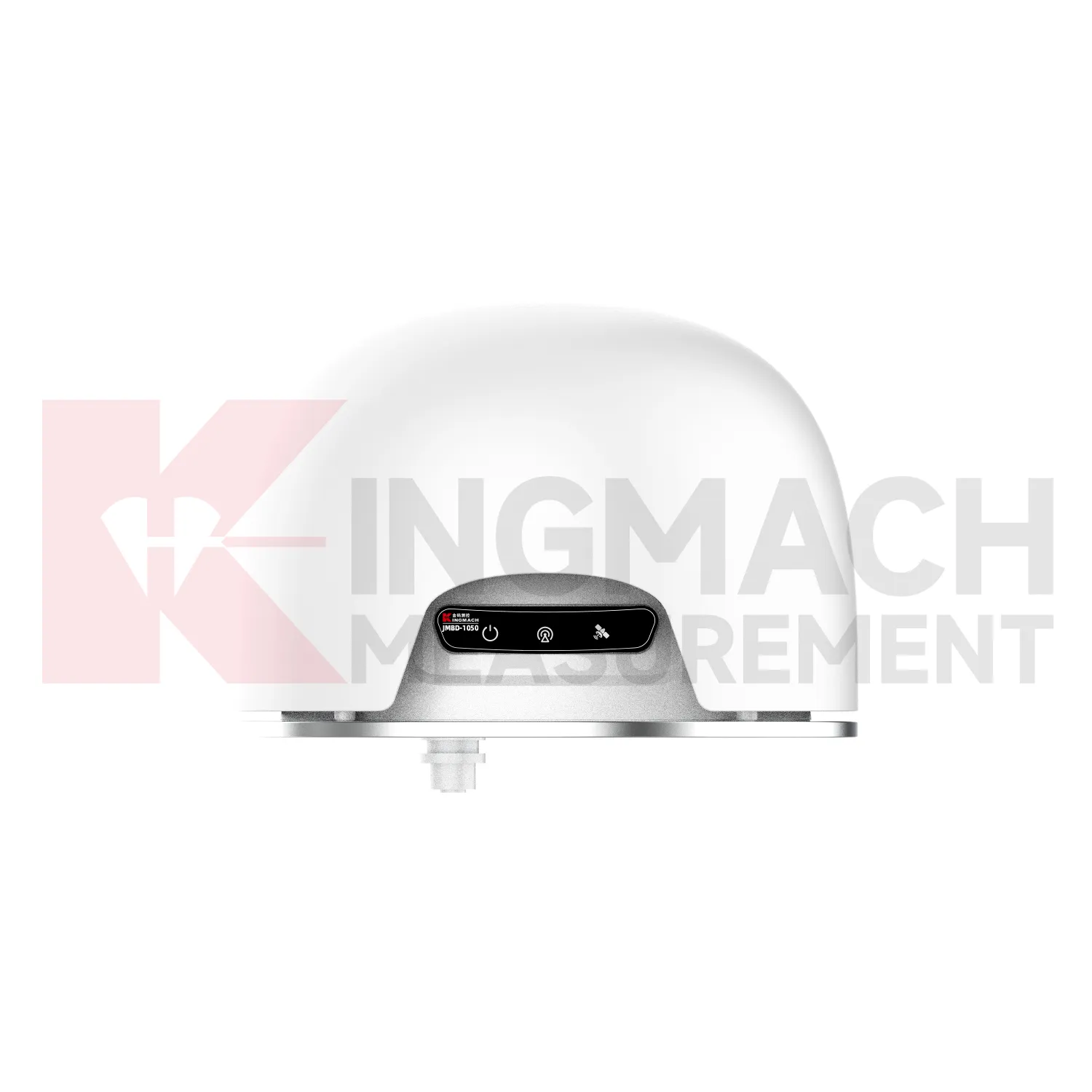

Bảng điều khiển máy chủ JMBD-1050 bao gồm 3 chỉ báo và 1 giao diện.

1. Đèn báo nguồn: Sáng cho biết nguồn đã được kết nối;

Đèn báo 2.4G: Sáng lên cho biết giao tiếp mạng 4G bình thường;

3. Đèn báo định vị GNSS: Sáng lên cho biết định vị thành công;

4. Giao diện nguồn và giao diện truyền thông RS485.

Ứng dụng

Nó được áp dụng rộng rãi trong các lĩnh vực kỹ thuật như sườn dốc, đường sắt tốc độ cao, cầu, tòa nhà, mỏ và đập để đạt được phép đo chính xác về sự thay đổi chuyển vị tương đối về cấu trúc.

Thông số kỹ thuật

Định vị động	Ngang: ± 8mm Độ cao:±15mm
Định vị tĩnh	Ngang: ± 2,5mm Độ cao:±5mm
Nghị quyết	1mm
Giao tiếp	4G/RS485
Nhiệt độ hoạt động	-40oC~+85oC
Nhiệt độ bảo quản	-55oC~+95oC
Độ ẩm	95% không ngưng tụ
Rung	GJB150.16-2009,MIL-STD-810F
Sốc	GJB150.18-2009,MIL-STD-810F
Điện áp	DC 9 ~ 24V
Sự tiêu thụ	1.5W(typical)
Kích thước	Đường kính 195mm, Cao 95mm
Cân nặng	Xấp xỉ. 1kg (Dụng cụ định vị)
Đánh giá chống thấm nước	IP67
Anten	Thiết kế tích hợp với ăng-ten cấp khảo sát tích hợp
Độ tin cậy	MTBF ≥35000h
