Sự miêu tả

Giới thiệu:

Máy đo độ dịch chuyển sâu song song đa điểm dựa trên thiết kế cảm biến độ nghiêng MEMS nhiều mảng kết nối điện nhiều chuỗi Máy đo độ nghiêng tại chỗ dọc trong lỗ thông qua một cáp. Mô-đun thu thập được sử dụng để thu thập dữ liệu đo của chuỗi máy đo độ nghiêng tại chỗ theo chiều dọc đa điểm và tải dữ liệu lên qua phương tiện có dây hoặc không dây.

Tính năng sản phẩm:

1. Chuỗi máy đo độ nghiêng tại chỗ được kết nối theo chiều dọc đa điểm của bộ phận thân dụng cụ chuyển động của quá trình ép phun, nhỏ và nhẹ, thông qua cáp để đạt được kết nối điện của tất cả các cảm biến trong lỗ đo, tất cả các cảm biến trong lỗ đo có thể được chia thành tối đa 4 nhóm, mỗi nhóm giao tiếp độc lập, không gây nhiễu lẫn nhau

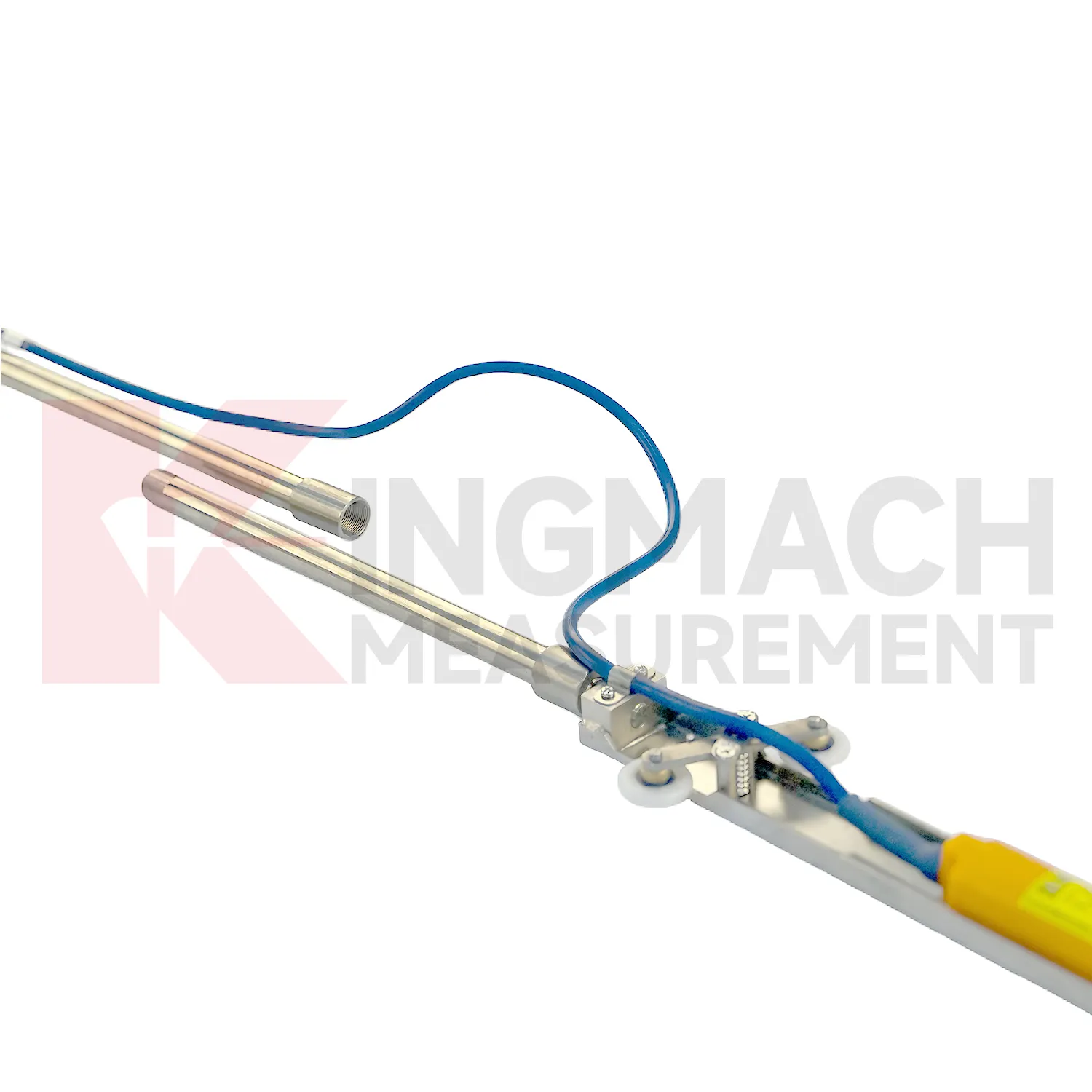

2. Chuỗi máy đo độ nghiêng tại chỗ thẳng đứng được kết nối đa điểm được kết nối vật lý bằng khớp vạn năng và thanh kết nối, chiều dài được tạo ra theo yêu cầu thiết kế và vị trí của điểm đo được bố trí linh hoạt. Thiết kế chống nước và chống bụi hoàn toàn kín, phù hợp với nhiều môi trường xây dựng khác nhau.

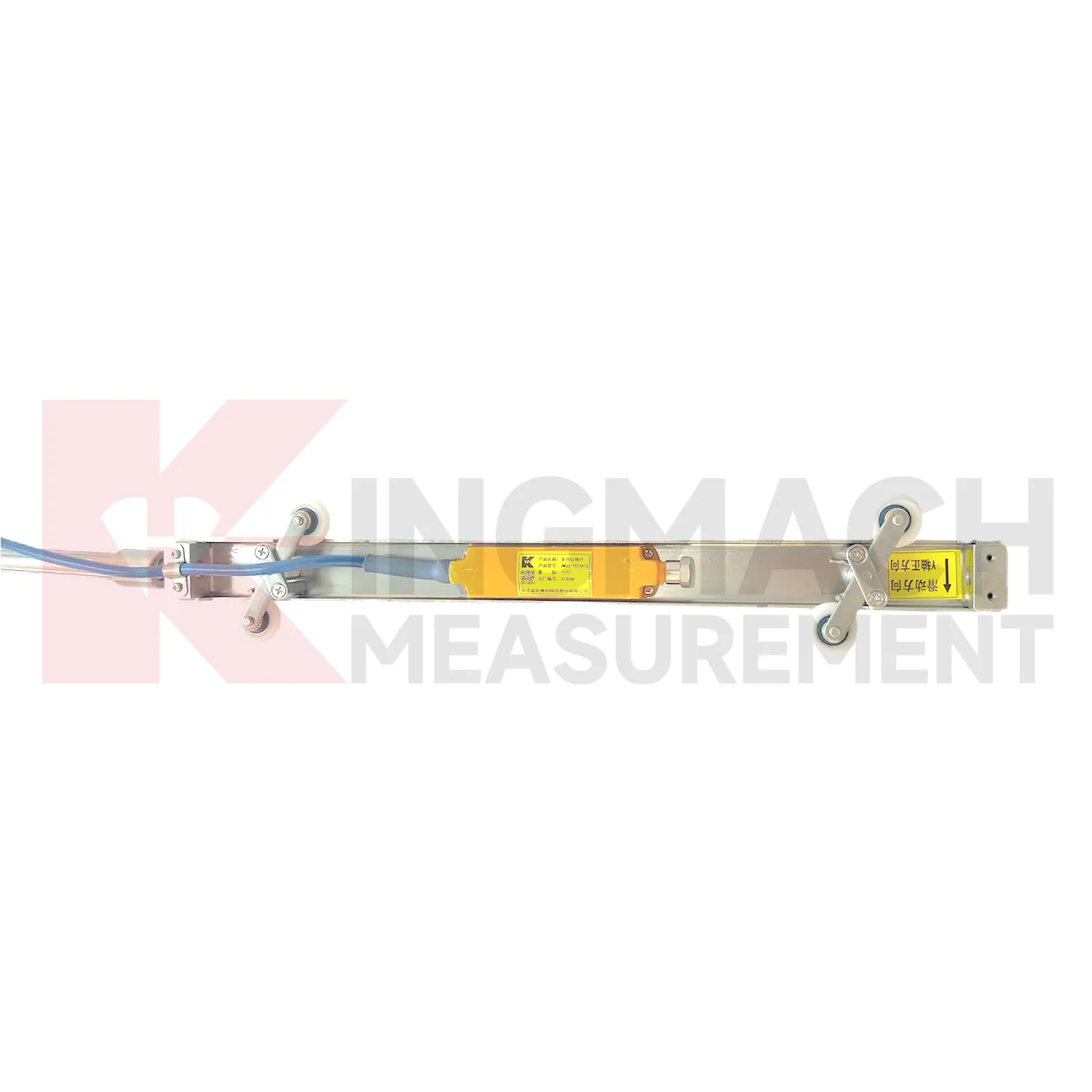

3. Chuỗi máy đo độ nghiêng tại chỗ thẳng đứng trong mỗi lỗ khoan được lắp ráp sẵn tại nhà máy với thân máy, dây cáp, khớp nối vạn năng, thanh kéo dài, hệ thống treo và bộ thu nhận theo khoảng cách điểm đo được thiết kế, cho phép vận chuyển và lắp đặt tích hợp. Chỉ cần kết nối các thanh mở rộng tại chỗ và lắp cụm vào lỗ khoan để lắp đặt đơn giản, nhanh chóng và thuận tiện.

4. Chuỗi máy đo độ nghiêng tại chỗ thẳng đứng được cấu hình bên trong với số nhận dạng điện tử và số kiểu máy để cho phép nhận dạng tự động và tính toán thông minh.

5. Mô-đun thu thập dữ liệu kết hợp một đầu ra nguồn điện cảm biến có thể điều khiển và bốn giao diện truyền thông xuôi dòng, tự động xác định và thực hiện tính toán thông minh khi kết nối chuỗi máy đo độ nghiêng dọc tại chỗ.

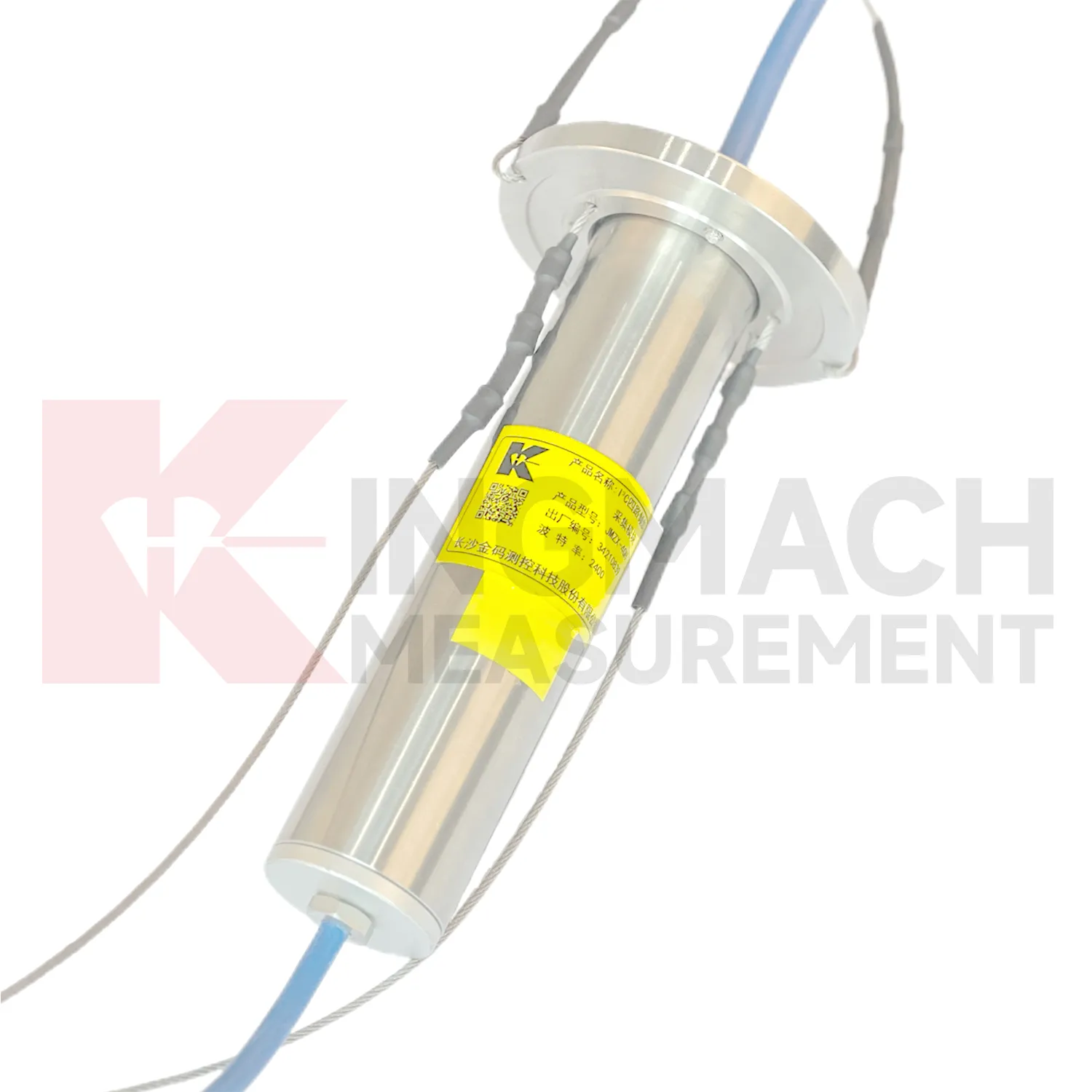

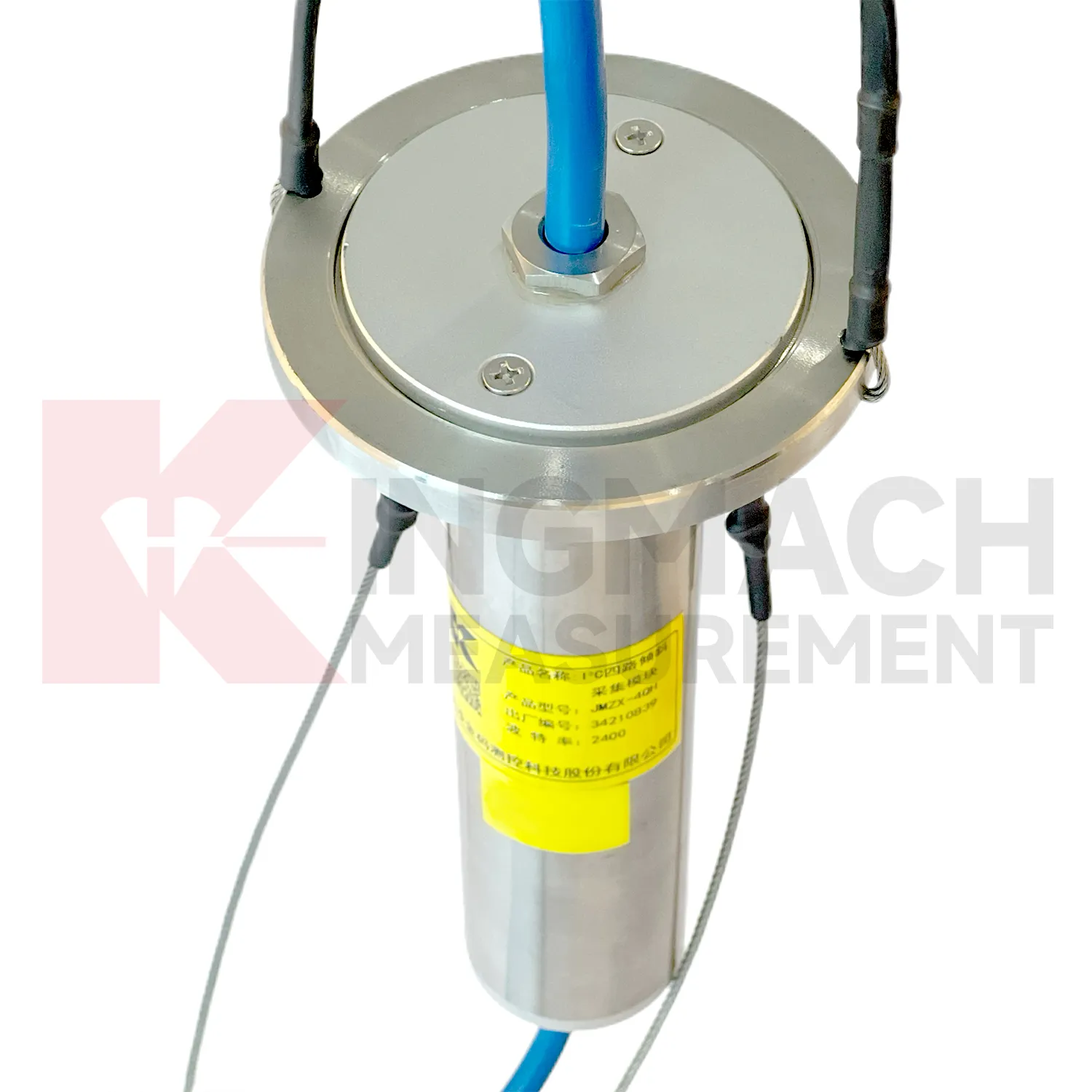

6. Mô-đun thu nhận được đặt bên trong lỗ ống đo độ nghiêng, cung cấp khả năng bảo vệ chống thấm nước và chống bụi, tránh cản trở việc thi công tại chỗ và giảm thiểu khả năng hư hỏng.

7.Chế độ năng lượng thấp tắt nguồn cảm biến trong khi chờ và chỉ kích hoạt chúng để đo dữ liệu.

Ứng dụng

Sản phẩm này là loại cảm biến cố định có độ chính xác cao dùng để đo góc nghiêng do công ty chúng tôi thiết kế và sản xuất, lắp đặt nhanh chóng. Nó thông qua cài đặt tích hợp. Khi xuất xưởng, số lượng điểm đo bên trong lỗ khoan được cấu hình thành một bộ hoàn chỉnh. Ống đo độ nghiêng có thể được lắp đặt tùy ý và nhúng trực tiếp vào bên trong. Nó có thể tự động xác định hướng đặt của cảm biến, rất đơn giản và nhanh chóng. Nó đặc biệt thích hợp để đo góc nghiêng của nhiều điểm bên trong lỗ khoan và phù hợp để theo dõi biến dạng bên trong sâu của các khối kết cấu. Kết hợp với hệ thống giám sát tự động của công ty chúng tôi, nó có thể thực hiện giám sát tự động lâu dài và tính toán biến dạng thông minh.
