Máy đo độ dịch chuyển đa điểm thông minh JMDL-31XXAT

Thông tin chung về sản phẩm

Điều khoản kinh doanh sản phẩm

Sự miêu tả

Giới thiệu:

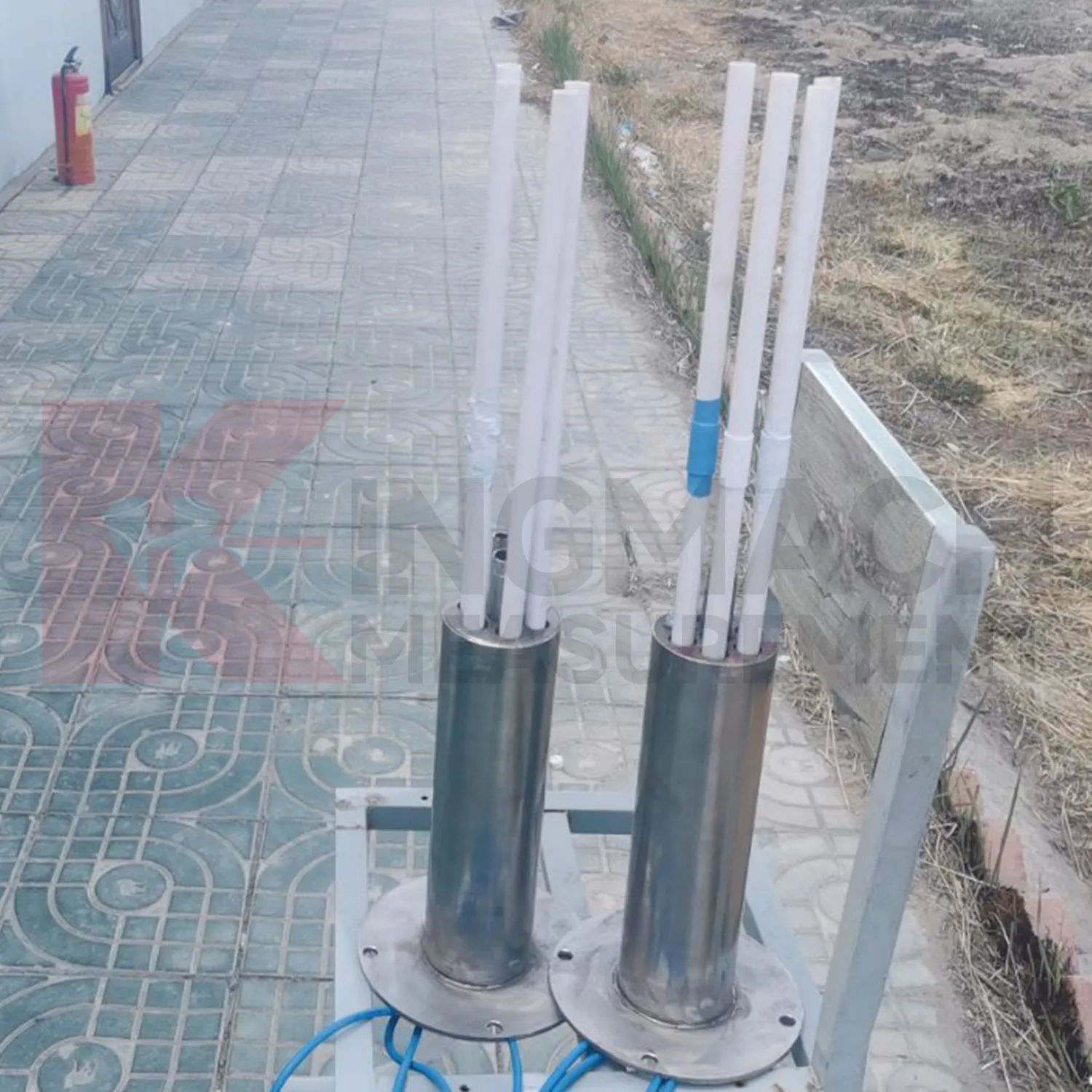

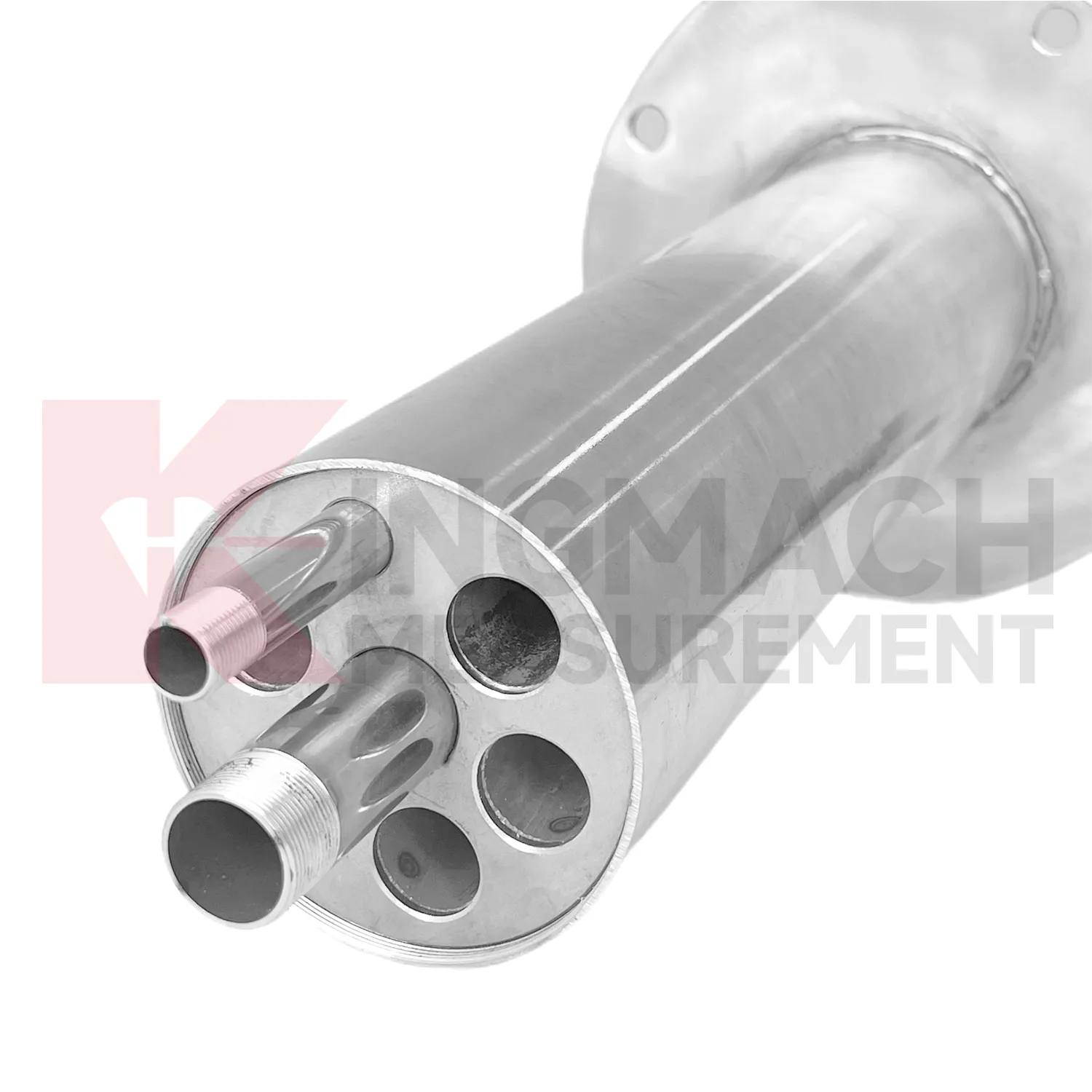

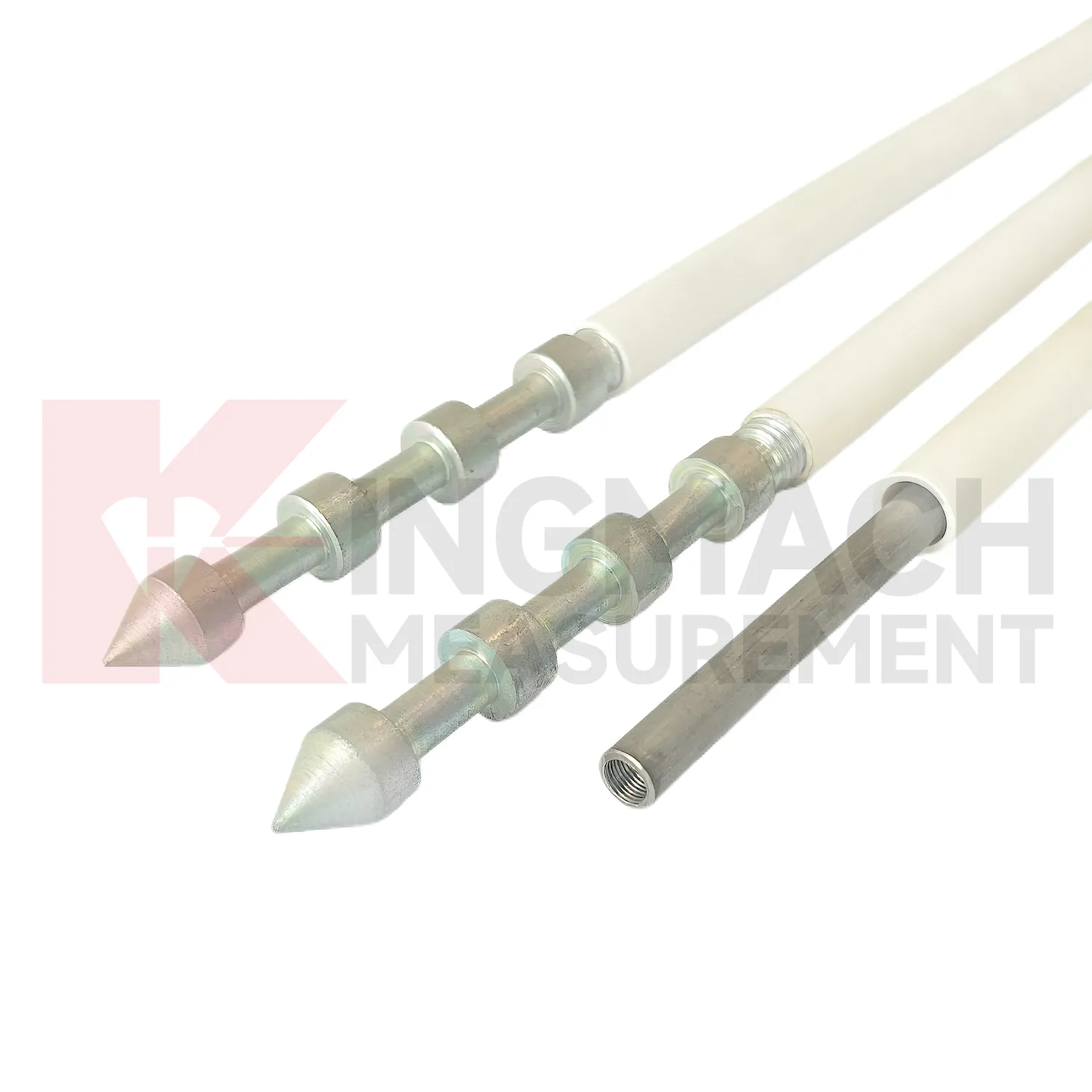

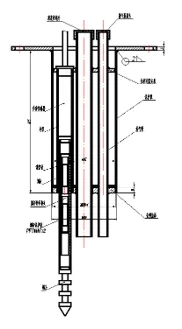

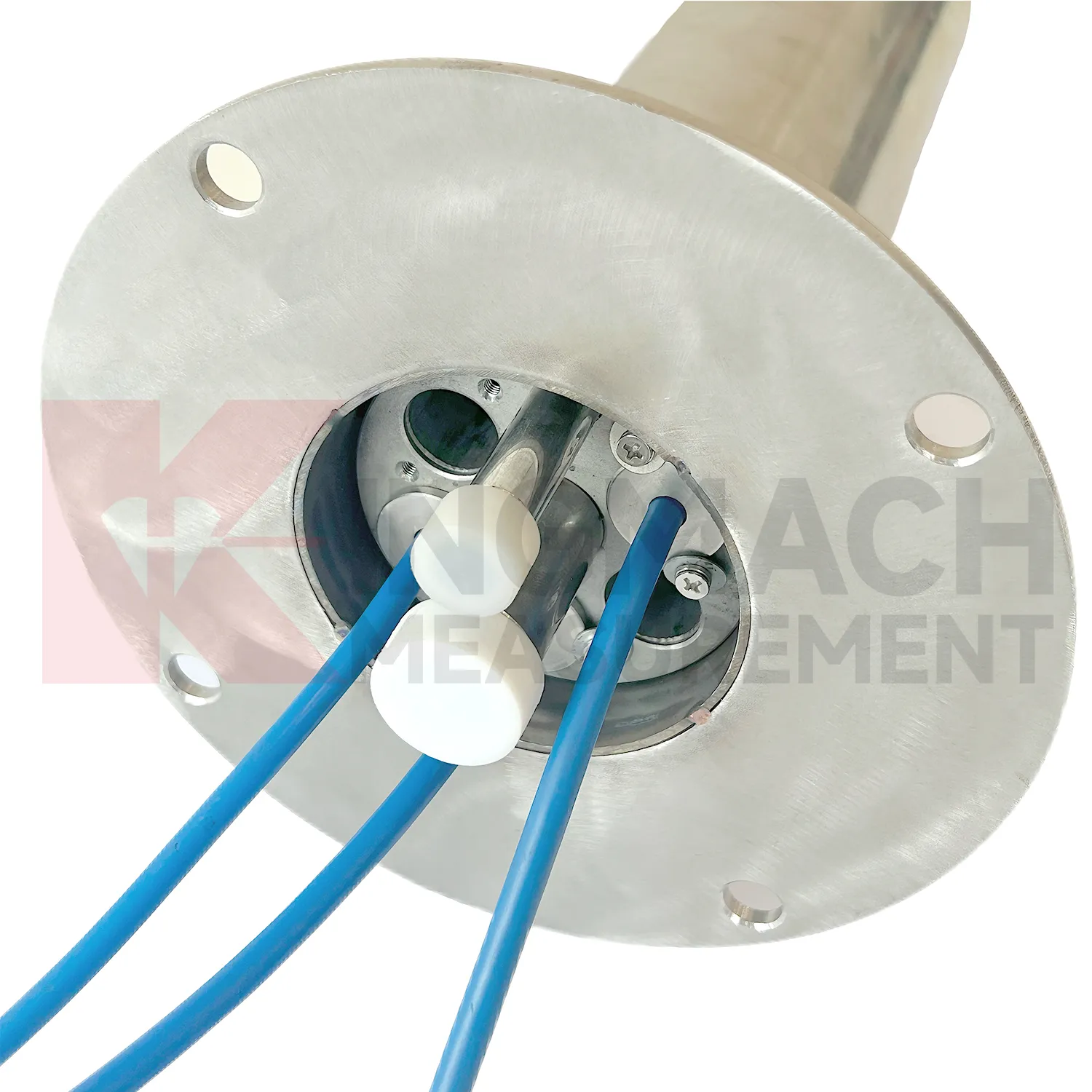

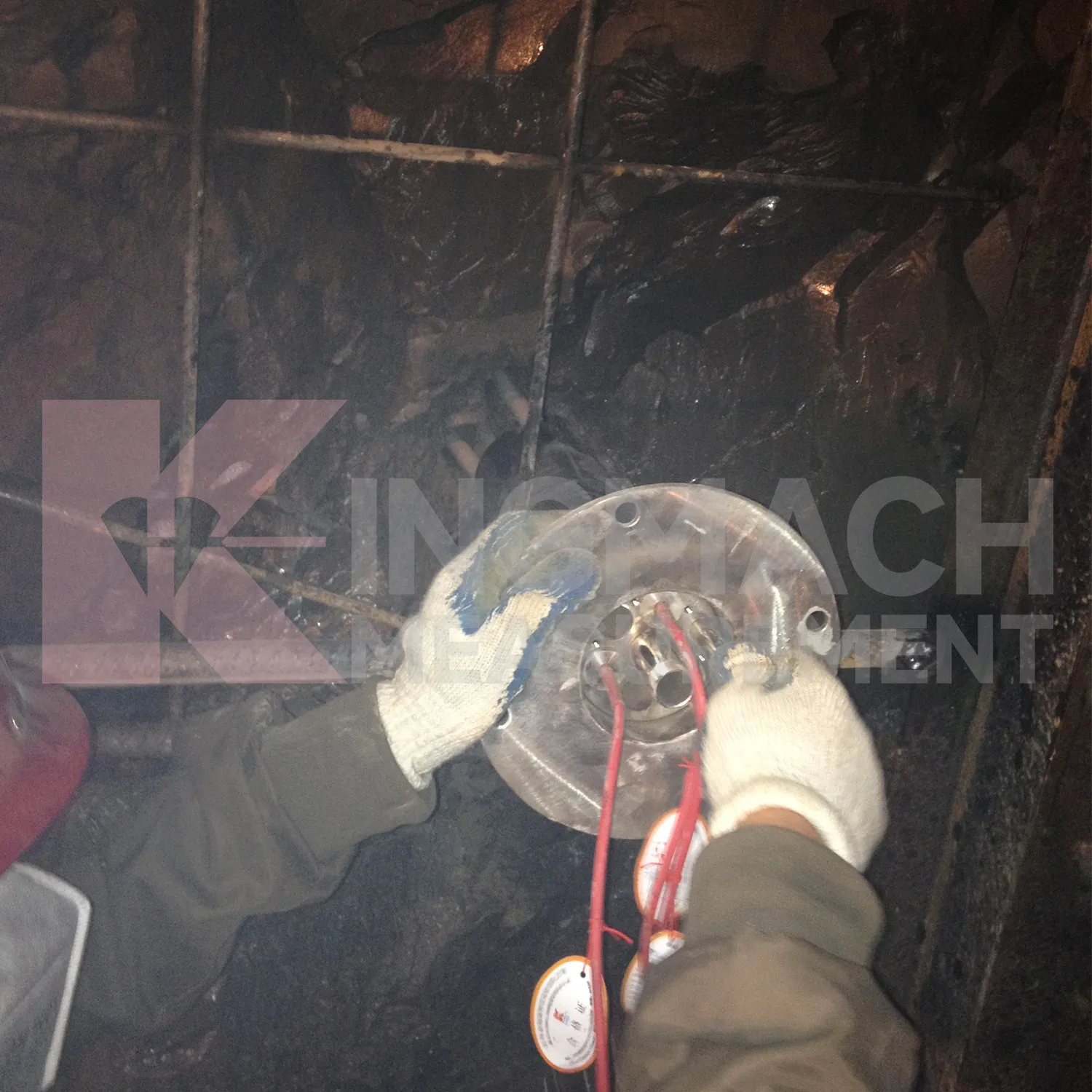

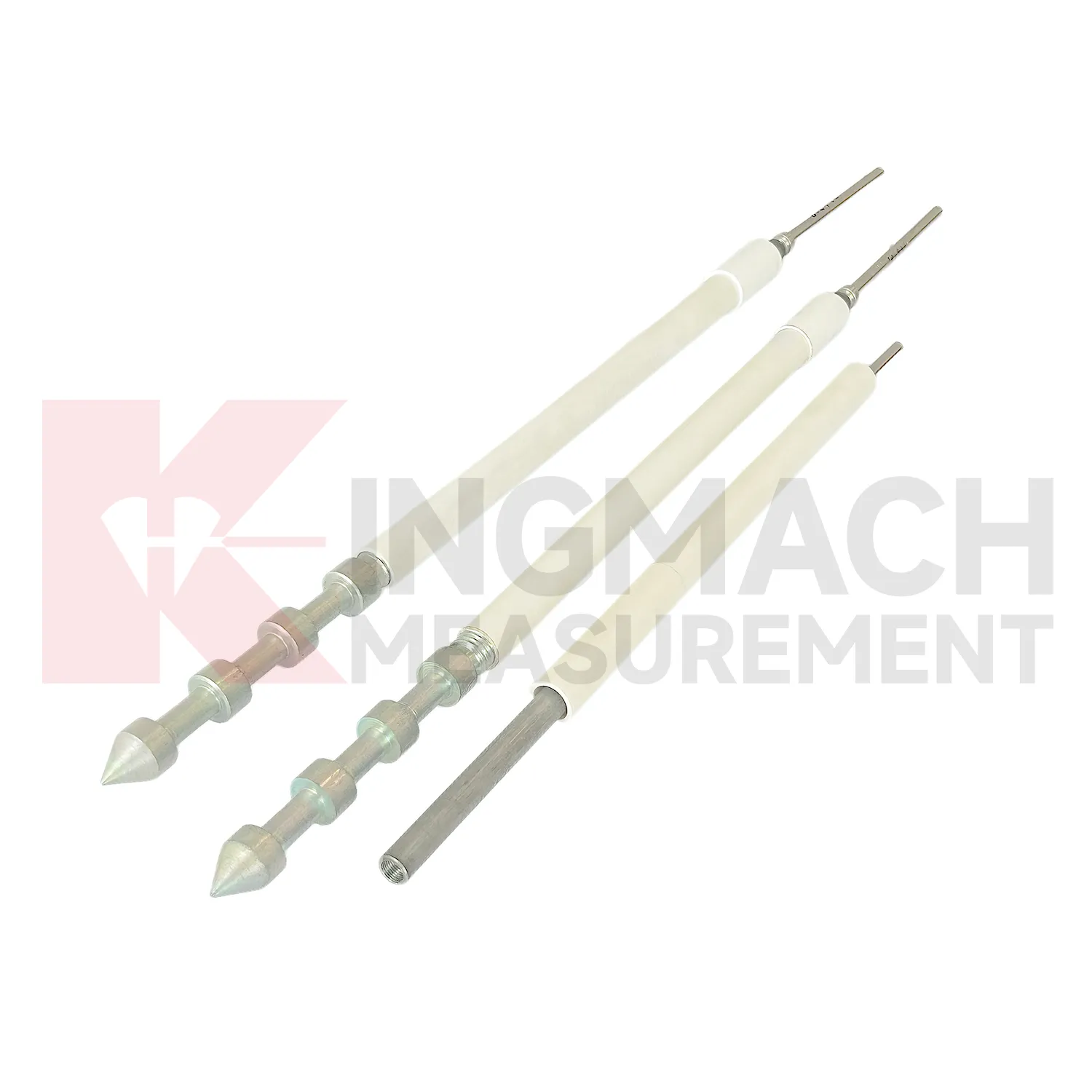

Máy đo độ dịch chuyển đa điểm thông minh dòng JMDL-31XXAT được sử dụng để đo chuyển vị ở các lớp đá xung quanh khác nhau trong đường hầm, sườn đá, hố móng, v.v., để hiểu điều kiện dịch chuyển của các lớp đá khác nhau. Sản phẩm bao gồm thước đo dịch chuyển, ống bảo vệ thanh đo PVC, đầu neo, bộ lắp đặt đa điểm, v.v., cùng bộ lắp đặt đa điểm hỗ trợ 3-5 điểm. Được lắp đặt thông qua khoan và phun vữa, các đầu neo ở các độ sâu khác nhau được neo vào các lớp đá riêng biệt. Phương pháp lắp đặt của nó tương tự như xây dựng chốt đá, mang lại sự đơn giản và tiện lợi. Bằng cách đo sự thay đổi chuyển vị của từng thước đo, điều kiện chuyển vị của các lớp đá khác nhau sẽ được phân tích.

Tính năng sản phẩm:

1. Được thiết kế dựa trên nguyên lý điều chế tần số từ thông cảm ứng, sản phẩm mang lại độ ổn định, độ tin cậy và độ bền cao hơn. Nguyên lý điều chế tần số cảm ứng bao gồm một phần tử cảm biến cảm ứng, mạch tích hợp và tụ điện cộng hưởng tạo thành mạch dao động LC phát ra tín hiệu tần số. Khi thanh đo dịch chuyển trong cuộn dây, nó làm thay đổi từ trở và độ tự cảm của cuộn dây, từ đó làm thay đổi tần số tín hiệu đầu ra của mạch dao động. Khi thanh đo đi vào cuộn dây xoắn ốc, độ từ trở giảm, độ tự cảm tăng và tần số giảm. Bằng cách chọn vật liệu thanh thích hợp và tối ưu hóa cấu trúc cuộn dây xoắn ốc, tụ điện và mạch điện, tần số tín hiệu đầu ra thay đổi trong phạm vi di chuyển của thanh thể hiện mối quan hệ tuyến tính chính xác với độ dịch chuyển. Do thanh và cuộn dây hoạt động ở trạng thái không tiếp xúc nên hệ thống có khả năng chống hư hỏng trong quá trình lắp đặt và sử dụng.

2. Máy đo dịch chuyển kết hợp chip bộ nhớ trong với khả năng lưu trữ thông minh. Cài đặt gốc lưu trữ vĩnh viễn các thông số như kiểu cảm biến, số sê-ri và hệ số hiệu chuẩn. Nó có thể lưu tới 600 trường hợp dữ liệu đo, bao gồm thời gian đo, nhiệt độ (đối với các kiểu máy nhạy cảm với nhiệt độ), độ dịch chuyển tuyệt đối, độ dịch chuyển tương đối và giá trị điểm 0.

3. Phát hiện kỹ thuật số đầy đủ đảm bảo truyền tín hiệu đường dài không bị biến dạng và khả năng chống nhiễu mạnh mẽ.

4. Đặc tính cách nhiệt tuyệt vời và độ bền chống thấm nước.

5.Khi được ghép nối với máy kiểm tra toàn diện của công ty, các giá trị dịch chuyển được hiển thị trực tiếp, cho phép đo trực quan, đơn giản và nhanh chóng.

6. Việc tích hợp với hệ thống thu thập dữ liệu tự động của công ty cho phép giám sát không cần giám sát hoặc điều khiển từ xa.

Ứng dụng

Máy đo độ dịch chuyển đa điểm thông minh dòng JMDL-31XXAT được sử dụng để đo chuyển vị ở các lớp đá xung quanh khác nhau trong đường hầm, sườn đá, hố móng, v.v., để hiểu điều kiện dịch chuyển của các lớp đá khác nhau.

Thông số kỹ thuật
