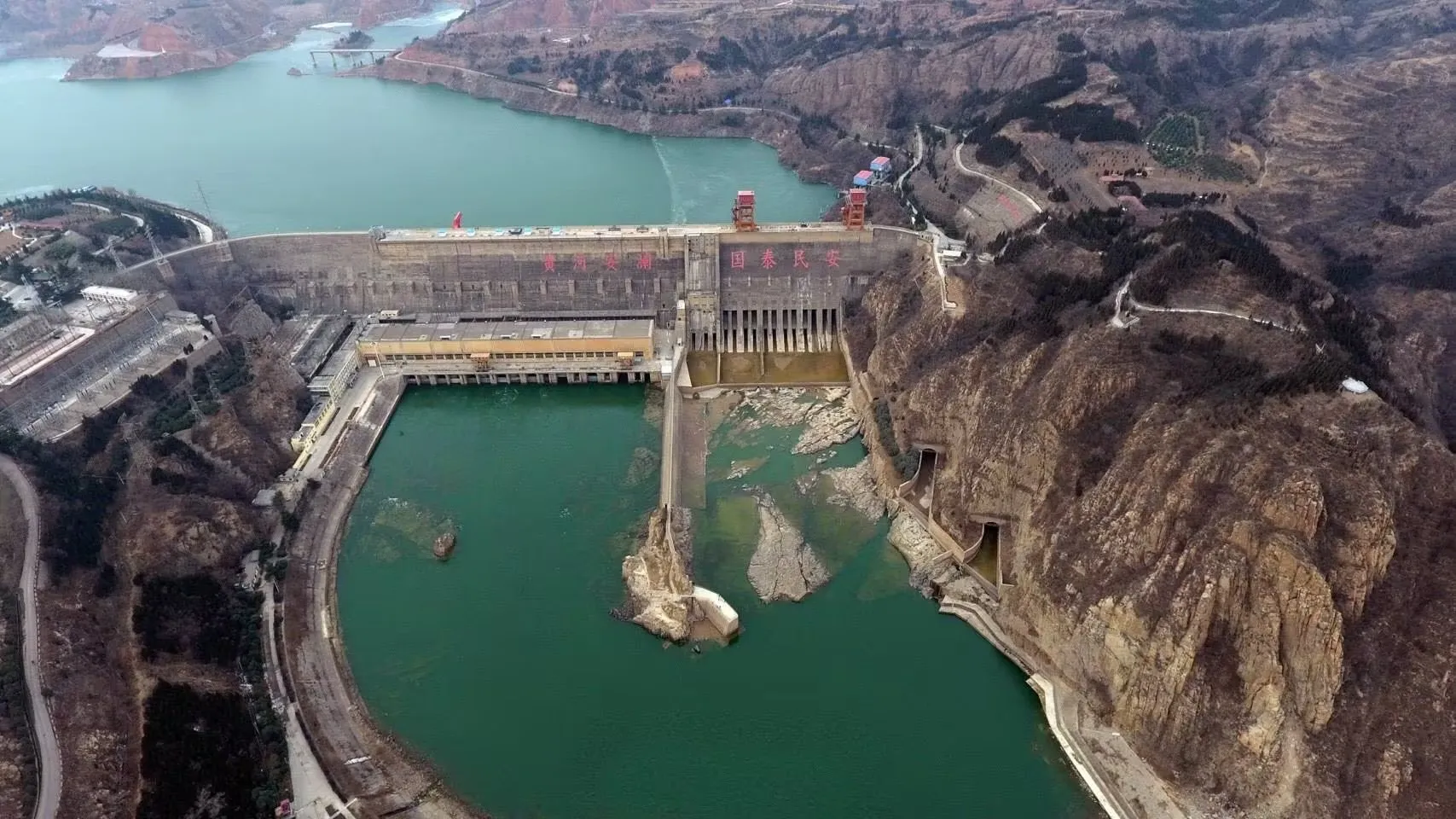

Đập

Mục giám sát



Đặc trưng

Quan trắc tự động đập phải tập trung vào mục tiêu cốt lõi là “ổn định kết cấu – an toàn thấm – tin cậy vận hành”, với các yếu tố quan trắc cụ thể được chia thành 3 loại chính:

Giám sát kết cấu đập

Nó phản ánh trạng thái cơ học và biến dạng của kết cấu chính của đập và đóng vai trò là chỉ số chính để đánh giá an toàn đập:

1, Quan trắc biến dạng: Bao gồm độ lún của đập (ở các cao độ khác nhau của đỉnh đập và mái đập), chuyển vị ngang (độ lệch ngang của đỉnh đập, chuyển vị của thân đập theo hướng thượng lưu - hạ lưu), độ nghiêng của đập (độ lệch theo phương trục đập) và độ mở của các mối nối đập (khe ngang và khớp dọc của đập bê tông), v.v.

2. Giám sát ứng suất và biến dạng: Bao gồm ứng suất bê tông của thân đập (các khu vực tập trung ứng suất như chân đập và chân đập của đập trọng lực), biến dạng thân đập (đỉnh đập và mố đập của đập vòm), ứng suất của khối đá móng đập và ứng suất của tường ngăn, v.v.

3, Giám sát tính toàn vẹn kết cấu: Bao gồm các vết nứt đập (chiều rộng, chiều sâu và sự phát triển của các vết nứt bề mặt trong đập bê tông), sự cố chặn nước của các khe co giãn đập và rung động kết cấu thân đập (dưới tác động của động đất mạnh), v.v.

Giám sát rò rỉ và thủy văn

Nó nhắm tới trạng thái thấm của đập và nền đập cũng như các thông số thủy văn hồ chứa.:

1. Quan trắc rò rỉ: Bao gồm dòng thấm của thân đập (lỗ thoát nước của đập), dòng chảy thấm của nền đập (hệ thống thoát nước nền đập), mực nước thấm (đường thủy của thân đập), áp lực thấm (áp lực nâng của nền đập), và rò rỉ đường vòng (thấm ở mố đập), v.v.

2, Quan trắc thủy văn: Bao gồm mực nước hồ chứa (sự thay đổi mực nước trong hồ), mực nước hạ lưu (mực nước hạ lưu sông khi xả lũ), lưu lượng dòng vào, dòng xả ra và nhiệt độ nước (ảnh hưởng đến ứng suất nhiệt của thân đập), v.v.

Giám sát môi trường và tải trọng

Nó bao gồm các yếu tố môi trường bên ngoài và tải trọng vận hành ảnh hưởng đến an toàn kết cấu của đập:

1, Yếu tố môi trường: Bao gồm nhiệt độ không khí (sự thay đổi nhiệt độ của thân đập), lượng mưa (sự ổn định của mái dốc xung quanh khu vực hồ chứa), động đất (gia tốc địa chấn), sóng gió (tác động của sóng trước đập lên thân đập), v.v.

2, Tải trọng vận hành: Bao gồm áp lực nước (áp suất thủy tĩnh và áp suất thủy động do thân đập chịu), áp lực trầm tích (tải trọng bổ sung lên thân đập do trầm tích phía trước đập gây ra), và áp lực băng (lực đẩy lên thân đập từ các lớp băng trên bề mặt đập ở vùng lạnh), v.v.

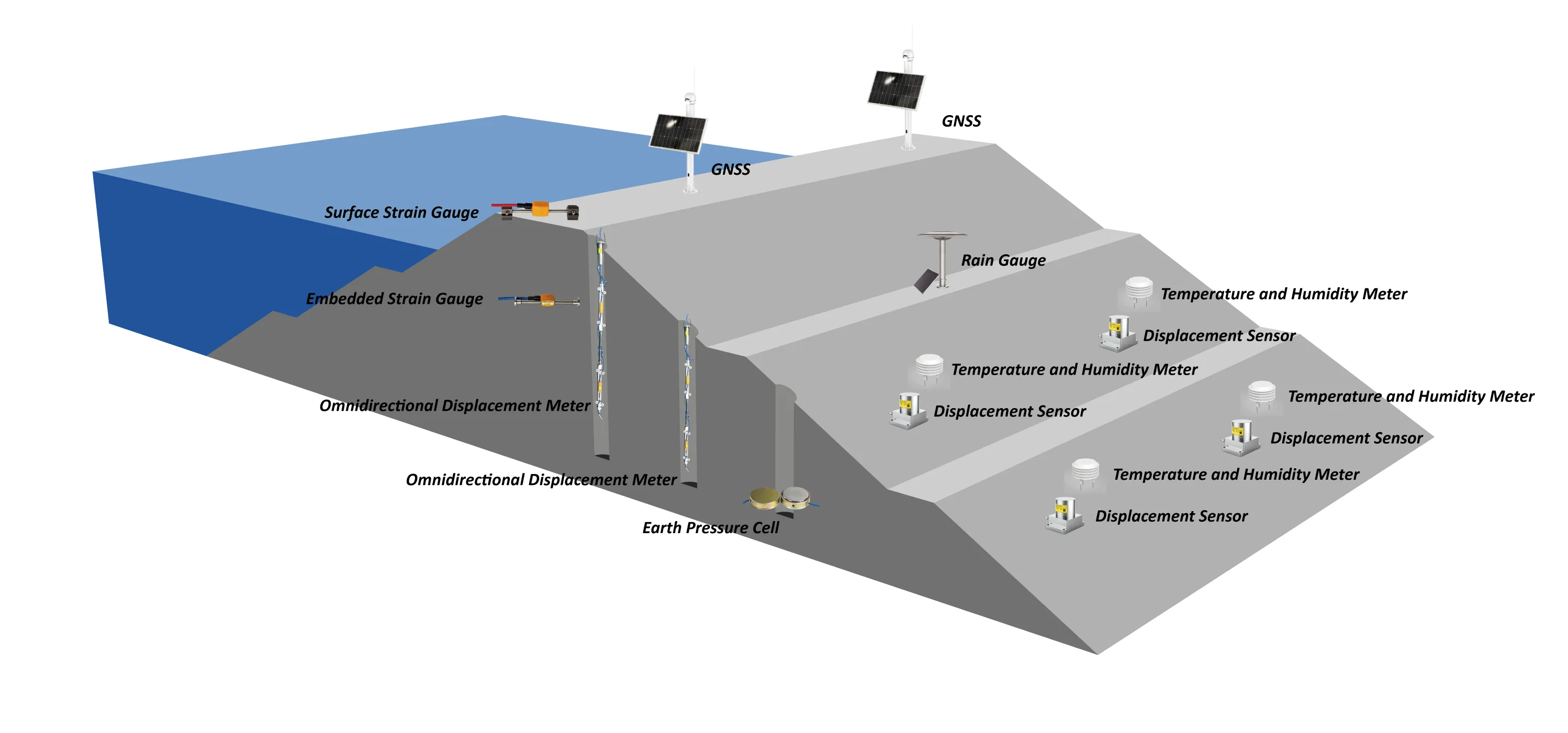

Giám sát nội dung

Giám sát độ võng, giám sát vết nứt, giám sát môi trường, giám sát chuyển vị sâu, chuyển vị bề mặt, giám sát độ lún, v.v.
