Cảm biến mực nước áp suất chênh lệch cho an toàn đập: Giải thích 7 ưu điểm kỹ thuật

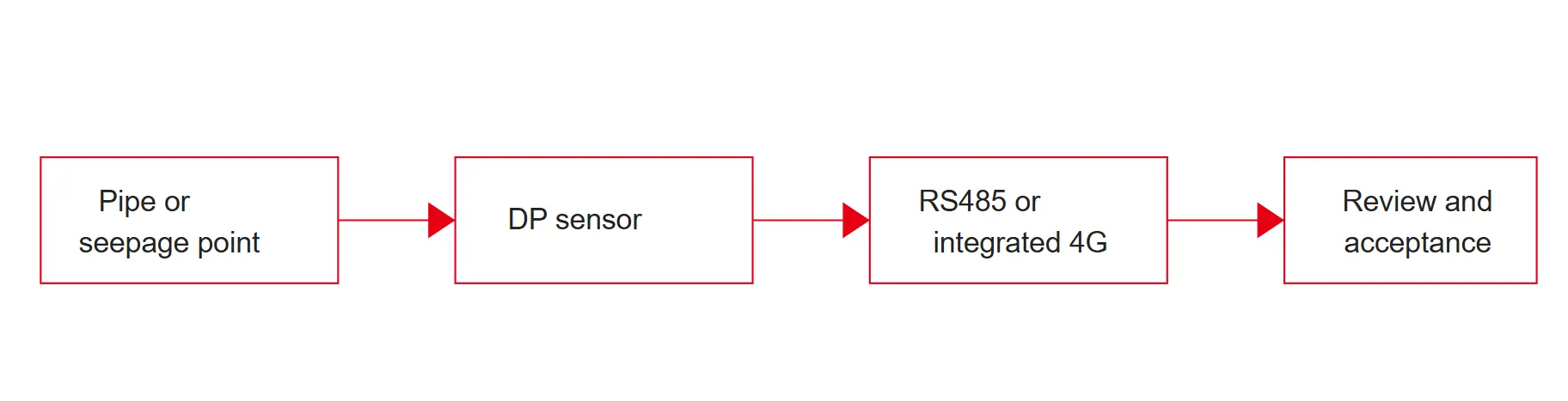

Hình: lợi thế kỹ thuật chỉ được hiện thực hóa khi điểm, cảm biến, đường dẫn dữ liệu và quy trình xem xét được chỉ định cùng nhau.

Ưu điểm 2: Dữ liệu xu hướng ổn định để giải thích áp suất rò rỉ và mực nước

Cảm biến áp suất chênh lệch giúp đội xây đập đọc được xu hướng thay vì các giá trị riêng biệt. Điều đó quan trọng vì sự rò rỉ và hoạt động của nước bên trong thường trở nên có ý nghĩa thông qua sự kiên trì và mối quan hệ chứ không phải thông qua một điểm kịch tính nào. Mức tăng khiêm tốn có thể quan trọng nếu nó tiếp tục trong nhiều ngày, phản ứng quá chậm sau khi hồ chứa rút nước hoặc ngừng phù hợp với hành vi thoát nước gần đó.

Dữ liệu xu hướng ổn định hỗ trợ diễn giải tốt hơn trong ba tình huống phổ biến. Đầu tiên, khi mực nước hồ chứa thay đổi sẽ tạo ra phản ứng bên trong có thể dự đoán được nhưng thực tế không phải vậy. Thứ hai, khi điểm quan trắc liên quan đến rò rỉ phục hồi quá chậm sau khi lượng mưa hoặc điều kiện xả thải thay đổi. Thứ ba, khi một điểm bắt đầu phân kỳ khỏi các điểm lân cận thường chuyển động cùng nhau. Đây là những kiểu mẫu dẫn đến việc kiểm tra chặt chẽ hơn trước khi phát sinh một vấn đề lớn hơn.

Độ phân giải mực nước ở mức milimet trong dòng JMYC-67XXAD mang lại cho địa điểm một bản ghi xu hướng tốt hơn để làm việc, trong khi độ chính xác toàn thang đo 0,2% được liệt kê cho mô hình đó giúp xác định liệu thiết bị có phù hợp với nhiệm vụ giám sát hay không. Vấn đề không phải là trích dẫn những con số vì lợi ích riêng của chúng. Vấn đề là độ phân giải tốt và đầu ra ổn định sẽ cải thiện cách xem xét những thay đổi nhỏ nhưng liên tục theo thời gian.

Ưu điểm 3: Hỗ trợ trực tiếp các quy tắc cảnh báo và cảnh báo an toàn đập theo thời gian thực

Một cảm biến trở nên hữu ích hơn nhiều khi nó hỗ trợ logic cảnh báo thay vì chỉ thu thập các kết quả đọc. Quy trình cảnh báo đập thường dựa trên ba nhóm quy tắc: ngưỡng tuyệt đối, ngưỡng tỷ lệ thay đổi và kiểm tra chéo đối với các kênh giám sát liên quan. Cảm biến mực nước áp suất chênh lệch rất hữu ích vì đầu ra của chúng có thể được đưa trực tiếp vào cấu trúc quy tắc này thông qua việc thu thập dữ liệu có dây hoặc từ xa.

Đó là vấn đề hoạt động. Việc tăng mực nước hồ chứa trong cửa sổ điều khiển thông thường có thể không cần thực hiện hành động nào. Sự gia tăng nhanh chóng bên trong một điểm liên quan đến rò rỉ, đặc biệt là khi nó không phù hợp với đặc tính thoát nước dự kiến, có thể cần được xác minh tại hiện trường. Một hệ thống cảnh báo hữu ích cần có dữ liệu cảm biến kịp thời, ở định dạng nhất quán và trong nền tảng nơi quy tắc có thể kích hoạt mà không cần chờ chuyển giao dữ liệu thủ công.

Nhóm sản phẩm liên quan đến đập của Kingmach bao gồm Mô-đun thu nhận JMZX-XXGH và một nền tảng giám sát hỗ trợ xử lý dữ liệu tập trung và cấu hình quy tắc cảnh báo. Đối với người mua, điều đó có nghĩa là cảm biến mực nước có thể được xem xét như một phần của đường dẫn dữ liệu hoàn chỉnh: cảm biến, thu thập, truyền tải, lưu trữ, xem xét xu hướng và gửi cảnh báo.

Ưu điểm 4: Triển khai linh hoạt trong kiến ​​trúc giám sát 4G có dây và 4G từ xa

Các vị trí đập không phải đều có điều kiện thông tin liên lạc giống nhau. Một số đã có tủ, nguồn điện và mạng ghi dữ liệu trung tâm. Những người khác cần các điểm ở xa, nơi việc chạy cáp sẽ làm tăng chi phí hiện trường hoặc triển khai chậm. Cảm biến mực nước áp suất chênh lệch có thể hoạt động theo cả hai cách khi mô hình phù hợp với kế hoạch truyền thông.

Trong dòng JMYC-67, JMYC-67XXAD phù hợp với kiến ​​trúc RS485 có dây, rất hữu ích khi cơ sở đã có đường trục thu tín hiệu ổn định và muốn tích hợp trực tiếp vào mô-đun trung tâm. các JMYC-67XXAWL đi theo một lộ trình khác bằng cách kết hợp 4G DTU tích hợp với nguồn pin bên trong. Điều đó làm giảm phần cứng liên lạc hiện trường riêng biệt và có thể trợ giúp tại các điểm giám sát không được giám sát hoặc phân bổ rộng rãi.

Sự khác biệt này ảnh hưởng nhiều hơn đến thời gian cài đặt. Nó thay đổi kế hoạch bảo trì, chiến lược dự phòng, xử lý lỗi truyền thông và tần suất cơ sở có thể lấy mẫu thực tế mà không tạo ra gánh nặng điện năng. Người mua so sánh các phương án này nên xem xét tuyến đường liên lạc và tuyến điện trước khi so sánh giá, vì hai quyết định đó quyết định tải trọng vận hành trọn đời của điểm quan trắc.

Ưu điểm 5: Khả năng thích hợp lâu dài mạnh mẽ hơn trong điều kiện hiện trường ẩm ướt, bị chôn vùi và không có người giám sát

Thiết bị giám sát đập thường hoạt động trong điều kiện khắc nghiệt trong thời gian dài. Môi trường ẩm ướt, các điểm lắp đặt bị chôn vùi và tiếp xúc với thời tiết gây áp lực ổn định lên các vòng đệm, dây cáp, vỏ và đầu nối. Dụng cụ đo mực nước được sử dụng trong cài đặt này phải luôn đọc được trong những điều kiện đó, không chỉ trông đẹp khi xem xét thông số kỹ thuật ngắn.

Đây là lúc mức độ chống nước, thiết kế cáp, phương pháp lắp đặt và hoạt động ít bảo trì trở thành những yếu tố mua hàng thực tế. JMYC-67XXAD và JMYC-67XXAWL đều được trang bị mức bảo vệ IP68 và mẫu AWL tích hợp cũng bổ sung thêm đường dẫn triển khai không cần giám sát dựa trên pin với thời lượng pin được liên kết với khoảng thời gian lấy mẫu. Điều đó ảnh hưởng trực tiếp đến tần suất một điểm từ xa cần dịch vụ.

Đối với người mua đập, những chi tiết này nên được chuyển thành các câu hỏi về bảo trì. Tần suất điểm cần truy cập trang web là bao nhiêu? Đường thông hơi được bảo vệ như thế nào? Dữ liệu bị thiếu được tách biệt khỏi dữ liệu bất thường như thế nào? Việc thay pin được lên kế hoạch như thế nào theo tần suất cảnh báo mong muốn? Những câu hỏi đó hữu ích hơn việc lặp lại một danh sách tham số dài mà không có ý nghĩa trường.

Ưu điểm 6: Tích hợp dễ dàng hơn với Piezometer, Mô-đun thu thập dữ liệu và Phần mềm giám sát đập

Giám sát mực nước trong đập hiếm khi được diễn giải một mình. Nó thường nằm cạnh các áp kế dây rung, dụng cụ đo độ rò rỉ, cảm biến biến dạng và phần mềm tập trung giúp các kỹ sư so sánh số đọc từ các phần khác nhau của kết cấu. Cảm biến mực nước áp suất chênh lệch hỗ trợ chế độ xem rộng hơn này khi chúng có thể chia sẻ đường dẫn dữ liệu với các thiết bị khác trong hệ thống.

Trong dòng sản phẩm Kingmach, dòng JMYC-67 đương nhiên được đánh giá bên cạnh Máy đo áp điện dây rung JMZX-55XXHAT , mô-đun thu thập JMZX-XXGH và nền tảng hệ thống giám sát. Sự kết hợp đó quan trọng vì nó mang lại cho trang web cơ hội tốt hơn để đọc mực nước, áp lực lỗ rỗng và các kênh liên quan trong một quy trình đánh giá thay vì phân tán chúng trên các công cụ bị ngắt kết nối.

Đối với các nhóm mua sắm, các câu hỏi tích hợp phải được viết trực tiếp vào RFQ. Xác nhận định dạng liên lạc, khả năng tương thích của bộ ghi, phương pháp đánh địa chỉ, khoảng thời gian lấy mẫu, đích cảnh báo và liệu phần mềm có thể so sánh điểm với các kênh liên quan hay không. Những mục đó định hình liệu cảm biến sẽ hoạt động như một phần của hệ thống giám sát hay vẫn là một nguồn dữ liệu biệt lập.

Ưu điểm 7: Quyết định của người mua hữu ích hơn thông qua dữ liệu có thể đo lường được và tiêu chí RFQ rõ ràng

Một trong những ưu điểm thiết thực nhất của cảm biến mực nước chênh lệch áp suất là nó cung cấp cho người mua các tiêu chí có thể đo lường được về thông số kỹ thuật và sự chấp nhận. Thay vì yêu cầu rộng rãi về thiết bị đo mực nước, dự án có thể xác định loại điểm, phạm vi, đường liên lạc, điều kiện nguồn điện, mức độ tiếp xúc với môi trường, khoảng thời gian ghi nhật ký và kỳ vọng phản hồi bằng ngôn ngữ kỹ thuật kết nối với sơ đồ địa điểm.

Điều đó dẫn đến RFQ rõ ràng hơn và cuộc thảo luận với nhà cung cấp tốt hơn. Người mua có thể hỏi xem cảm biến này được thiết kế cho các ống nhúng hay vị trí ngoài trời hay không, đầu ra là RS485 hay 4G tích hợp, liệu mức bảo vệ có phù hợp với môi trường hiện trường hay không và liệu số đọc sẽ chỉ được sử dụng để xem xét xu hướng hay gắn trực tiếp với cảnh báo. Mỗi câu trả lời đều ảnh hưởng đến mô hình phù hợp và phương pháp triển khai phù hợp.

Cách chọn cảm biến mực nước chênh lệch áp suất cho các dự án giám sát đập

Việc lựa chọn nên bắt đầu từ điểm giám sát chứ không phải danh mục. Xác định xem điểm đó có nằm trong ống mực nước nhúng, cửa xả áp suất, vị trí quan sát liên quan đến rò rỉ hay điểm thủy văn từ xa hay không. Sau đó xác định cách dữ liệu sẽ di chuyển, tần suất dữ liệu phải báo cáo và loại quy tắc cảnh báo nào sẽ sử dụng kết quả đọc.

Tiếp theo, thu hẹp sự phù hợp về mặt kỹ thuật. Phạm vi, độ phân giải, độ chính xác, phương thức liên lạc, tuyến điện, nhiệt độ vận hành và mức độ bảo vệ đều quan trọng, nhưng chỉ liên quan đến nhiệm vụ tại hiện trường. Cảm biến tích hợp 4G có thể giảm bớt gánh nặng tại hiện trường tại một điểm từ xa, trong khi mẫu RS485 có dây có thể hữu ích hơn tại một điểm đã được gắn vào bộ ghi trung tâm.

Cuối cùng, hãy xem lại cảm biến như một phần của chuỗi cảnh báo đầy đủ. Xác nhận khả năng tương thích mua lại, tích hợp nền tảng, các bước vận hành, kiểm tra cơ bản và trách nhiệm bảo trì. Sự lựa chọn cảm biến mạnh mẽ không chỉ là mô hình phù hợp. Đây là mô hình phù hợp với điểm giám sát, kiến ​​trúc địa điểm và quy trình cảnh báo mà nhóm sẽ thực sự sử dụng.

Lập kế hoạch điểm giám sát, đường dẫn dữ liệu và quy tắc cảnh báo cùng nhau

Nếu dự án đập của bạn cần giám sát mực nước chênh lệch áp suất, hãy xác định loại điểm, tuyến đường liên lạc, điều kiện nguồn điện và logic cảnh báo trước khi chọn mô hình. Điều đó giúp dễ dàng so sánh các tùy chọn dòng JMYC-67 và lắp cảm biến vào quy trình thu nhận và phần mềm rộng hơn.
