Cảnh báo an toàn đập theo thời gian thực bằng cảm biến mực nước chênh lệch áp suất

Chủ sở hữu đập cần có tầm nhìn sớm hơn về sự thay đổi mực nước, thay đổi áp suất rò rỉ và sự phá vỡ xu hướng xuất hiện trước khi vấn đề vận hành trở thành sự kiện an toàn. Cảm biến mực nước áp suất chênh lệch rất hữu ích vì chúng liên tục theo dõi những thay đổi đó tại các điểm giám sát nhúng, ẩm ướt và khó tiếp cận.

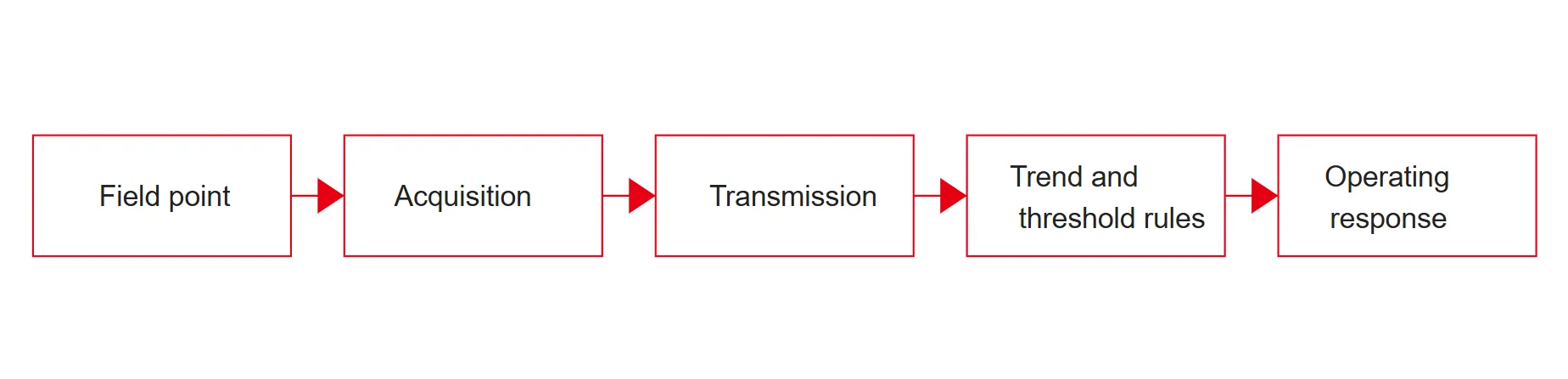

Trong quy trình cảnh báo khả thi, cảm biến chỉ là liên kết đầu tiên. Việc đọc phải ổn định trong điều kiện hiện trường, di chuyển rõ ràng vào lớp thu nhận và tiếp cận phần mềm có thể so sánh nó với các ngưỡng, quy tắc tỷ lệ thay đổi và các công cụ gần đó. Đó là yếu tố biến việc kiểm tra định kỳ thành cảnh báo an toàn đập theo thời gian thực.

Đối với đánh giá từ phía người mua, câu hỏi thực sự không phải là liệu cảm biến có thể đọc mực nước một cách riêng biệt hay không. Câu hỏi thực sự là liệu nó có thể hỗ trợ các cảnh báo đáng tin cậy trên các đường ống nhúng, điểm thoát nước, trạm không có người giám sát và thời gian bảo trì dài mà không tạo thêm sự không chắc chắn cho nhóm giám sát hay không.

Đối với những người vận hành đập, cảnh báo hữu ích nhất hiếm khi chỉ là một con số cao. Đó là tín hiệu mực nước hoặc rò rỉ phá vỡ mối quan hệ bình thường của nó với hoạt động của hồ chứa, lượng mưa, hệ thống thoát nước hoặc chuyển động cấu trúc.

Tại sao tín hiệu mực nước lại quan trọng trong các chương trình an toàn đập

Kế hoạch giám sát đập thường theo dõi nhiều thứ hơn là độ cao của hồ chứa. Người vận hành cũng theo dõi áp lực thấm, chuyển động của dòng nước, hành vi thoát nước, mực nước hạ lưu và cách các số đọc đó di chuyển cùng với dữ liệu chuyển vị, độ rộng vết nứt hoặc ứng suất. Một giá trị duy nhất có thể trông bình thường trong khi xu hướng của nó so với lượng mưa, lưu lượng hoặc áp suất nâng cao lại kể một câu chuyện khác.

Đó là lý do tại sao logic cảnh báo cần có ngữ cảnh. Chỉ số tăng bên trong ống đo mực nước ở móng có thể cho thấy đường thấm đang hoạt động mạnh hơn. Sự thay đổi ở đường ống giảm áp có thể cho thấy điều kiện thoát nước đang thay đổi. Việc tăng mực nước hồ chứa trong quá trình vận hành bình thường có thể được chấp nhận, nhưng mức tăng tương tự kết hợp với chuyển động áp suất bên trong bất thường đáng được chú ý.

Một chương trình giám sát đập đáng tin cậy xử lý mực nước, độ rò rỉ, biến dạng và giám sát môi trường như các chỉ số liên kết. Điều đó phù hợp với cách các nhà khai thác có kinh nghiệm đọc rủi ro trong thực tế: giá trị cảnh báo đến từ mối tương quan chứ không phải từ một công cụ hoạt động riêng lẻ.

Làm thế nào cảm biến áp suất chênh lệch biến đầu nước thành dữ liệu có thể sử dụng được

Dụng cụ đo mực nước áp suất chênh lệch suy ra chiều cao chất lỏng từ áp suất. Về mặt hiện trường, cảm biến chuyển đổi cột nước tác động lên phần tử đo thành giá trị mức kỹ thuật số. Khi lắp đặt sử dụng cáp có lỗ thông hơi nối với khí quyển, kết quả đo có thể giảm nhiễu khí áp và phản ứng nhanh hơn với chuyển động mực nước thực tế.

Logic vận hành này phù hợp tốt với hoạt động của đập vì nhiều điểm quan trắc hẹp, chìm, ẩm ướt và khó tiếp cận. Thay vì dựa vào việc phát âm thủ công thường xuyên, thiết bị có thể giữ nguyên vị trí và báo cáo từ bên trong đường ống mực nước, tại cửa thoát nước hoặc trong điểm quan sát thủy văn.

Đối với kiến ​​trúc giám sát có dây, Kingmach's JMYC-67XXAD Dòng sản phẩm này được định vị để đo áp suất thấm sâu, quan sát mực nước hồ chứa và đập, giám sát nước ngầm và lắp đặt đường ống nhúng. Đầu ra RS485, mức bảo vệ IP68, độ phân giải 0,1 mm và độ chính xác 0,2% FS của nó là những loại chi tiết mà người mua có thể sử dụng khi sàng lọc phù hợp với trục mua lại hiện có.

Cảnh báo đập thời gian thực thực sự phụ thuộc vào điều gì

Cảnh báo không chỉ được tạo ra bởi cảm biến. Nó phụ thuộc vào thiết kế ngưỡng, độ tin cậy thu nhận, độ ổn định liên lạc và so sánh với các thiết bị gần đó. Trong thực tế, các nhóm thường sử dụng ba lớp quy tắc: ngưỡng cảnh báo tuyệt đối, ngưỡng tốc độ thay đổi và kiểm tra mối tương quan với dữ liệu về lượng mưa, hoạt động của hồ chứa, rò rỉ hoặc biến dạng.

Ví dụ, việc tăng mực nước hồ chứa trong thời gian vận hành theo kế hoạch có thể được chấp nhận. Mực nước bên trong tăng nhanh trong ống quan sát nhúng, đặc biệt nếu kết hợp với dòng thấm hoặc áp suất nâng bất thường, đòi hỏi phải có phản ứng khác. Các quy tắc tốt hơn làm giảm khả năng các đội lãng phí thời gian vào những cảnh báo sai trong khi vẫn thiếu mô hình đang phát triển.

Đó cũng là nơi phần còn lại của hệ thống quan trọng. Bộ sản phẩm hướng đến đập của Kingmach bao gồm Mô-đun thu nhận JMZX-XXGH và nền tảng phần mềm giám sát, có liên quan vì chất lượng cảnh báo phụ thuộc vào cách cảm biến, bộ ghi, lớp truyền và ngăn xếp trực quan hoạt động cùng nhau khi sử dụng liên tục.

Chế độ xem nền tảng để xem xét và kiểm soát cảnh báo

Trường hợp đồng hồ đo mực nước chênh lệch áp suất phù hợp với tổ hợp thiết bị đập

Thiết bị đo mực nước chênh lệch áp suất hoạt động mạnh nhất khi thực hiện nhiệm vụ quan sát mực nước liên tục trong các đường ống, điểm thủy văn hoặc các vị trí giám sát liên quan đến rò rỉ, nơi đầu ra kỹ thuật số ổn định đóng vai trò quan trọng. Chúng thường là một phần của một tổ hợp công cụ rộng hơn chứ không phải là một câu trả lời độc lập.

Thiết lập đập thực tế có thể kết hợp một máy đo mực nước áp suất chênh lệch để đo chuyển động của cột nước, một máy đo áp lực dây rung để đo trạng thái áp lực nước lỗ rỗng, các cảm biến dịch chuyển để đo chuyển động của kết cấu và một lớp phần mềm liên kết dữ liệu với các ngưỡng cảnh báo. Nếu địa điểm có các điểm ở xa không có nguồn điện hoặc cáp thuận tiện, mô hình không dây tích hợp có thể giảm bớt công việc tại hiện trường và đơn giản hóa việc triển khai.

Đối với các hồ chứa hoặc điểm sông không được giám sát, JMYC-67XXAWL mô hình tích hợp kết hợp 4G DTU và pin bên trong trong một gói. Điều đó có thể giúp việc lập kế hoạch bảo trì trở nên rõ ràng hơn khi dự án cần ít thành phần hiện trường riêng biệt hơn.

Cách so sánh các mô hình chênh lệch áp suất có dây và tích hợp

Cách nhanh nhất để so sánh các tùy chọn là xem qua phạm vi tiêu đề và khớp từng mô hình với kiến ​​trúc giám sát. Thiết bị RS485 có dây có thể phù hợp hơn khi đập đã có tủ, công suất ghi dữ liệu và đường trục truyền thông ổn định. Một thiết bị 4G tích hợp có thể rút ngắn thời gian lắp đặt tại các điểm phân tán, nơi việc đào rãnh và định tuyến nguồn sẽ làm chậm dự án.

Đối với việc đánh giá đấu thầu, việc so sánh phải gắn liền với phương pháp vận hành. Trong phạm vi Kingmach, dòng JMYC-67XXAD phù hợp với việc tích hợp RS485 có dây và giám sát độ phân giải tốt, trong khi dòng JMYC-67XXAWL chuyển cuộc thảo luận sang giao tiếp 4G tích hợp, nguồn lithium bên trong và thời lượng pin thay đổi theo khoảng thời gian lấy mẫu. Những khác biệt đó ảnh hưởng đến việc lập kế hoạch bảo trì, chiến lược dự phòng và thiết kế tần suất cảnh báo.

Chi tiết cài đặt bảo vệ chất lượng cảnh báo

Nhiều cảnh báo xấu là các sự cố cài đặt được ngụy trang dưới dạng sự cố cảm biến. Nếu đường ống mực nước bị tắc, đường thông hơi bị hỏng, khả năng xử lý cáp kém hoặc điều kiện tham chiếu không ổn định thì luồng dữ liệu sẽ trôi đi trước khi có người nghi ngờ phương pháp lắp đặt.

Để được phía người mua chấp nhận, hãy yêu cầu nhà cung cấp xác định khả năng tương thích về kích thước ống, phương pháp treo, bảo vệ cáp có lỗ thông hơi, xử lý chống nước ở các đầu nối, đánh địa chỉ bộ ghi và kiểm tra vận hành để đảm bảo độ lệch bằng 0, độ lặp lại và thông tin liên lạc. Điều đó giữ cho việc chuyển giao gắn liền với hành vi hiện trường thay vì chỉ có thông số kỹ thuật trên giấy.

Khi điểm giám sát ở xa, kế hoạch vận hành cũng phải xác định khoảng thời gian lấy mẫu, tần suất cảnh báo, kế hoạch thay pin và cách nền tảng gắn cờ dữ liệu bị thiếu so với dữ liệu bất thường. Đó là những sự kiện khác nhau và việc trộn lẫn chúng trong lớp phần mềm sẽ tạo ra sự nhầm lẫn trong các sự cố thực tế.

Làm thế nào các kỹ sư đọc được xu hướng bất thường trước khi chúng trở thành trường hợp khẩn cấp

Một hệ thống cảnh báo hữu ích không chờ đợi một giá trị cực đoan. Nó theo dõi những thay đổi về độ dốc, thời lượng và sự thống nhất giữa các kênh liên quan. Trong công việc xây dựng đập, điều đó thường có nghĩa là kiểm tra xem chuyển động mực nước bên trong có theo dõi hoạt động bình thường của hồ chứa hay tách khỏi nó.
