Hướng dẫn thông số kỹ thuật của máy đo độ dịch chuyển Kingmach

Bắt đầu với chuyển động bạn cần đo

Xác định chế độ dịch chuyển trước khi so sánh các bảng dữ liệu. Máy đo vết nứt đo khe nối 20 mm không giải quyết được vấn đề tương tự như thiết bị GNSS theo dõi chuyển động của độ dốc, cảm biến dây cáp đo hành trình dài hoặc chuyển động đọc của máy đo đa điểm ở các lớp đá khác nhau. Phạm vi, phương pháp cài đặt và giải thích dữ liệu đều phụ thuộc vào loại chuyển động.

Phạm vi dịch chuyển của Kingmach bao gồm chuyển vị tuyến tính, chiều rộng vết nứt, chuyển động khe co giãn, dịch chuyển bề mặt quy mô lớn, biến dạng lưới địa kỹ thuật, độ lún của ván khuôn, dịch chuyển của đá xung quanh và dịch chuyển của nền đá. Trước tiên, hãy chọn cấu trúc đo lường từ ứng dụng, sau đó tinh chỉnh thông số kỹ thuật số.

• Đối với vết nứt hoặc chiều rộng mối nối, hãy kiểm tra phạm vi ngắn, độ phân giải, đế lắp, thanh đo và độ ổn định lâu dài.
• Đối với cầu, đập, đường sắt hoặc chuyển vị tương đối của tòa nhà, hãy kiểm tra độ chính xác, ảnh hưởng của nhiệt độ, khả năng chống thấm và khả năng tương thích thu nhận.
• Để theo dõi độ dốc hoặc lở đất, hãy kiểm tra phạm vi, thông tin liên lạc, nguồn điện, khả năng chống chịu thời tiết và hoạt động không cần giám sát.
• Đối với các lớp đá hoặc biến dạng của nền đá, hãy kiểm tra cấu trúc neo, phương pháp khoan và phun vữa, các điểm đo và độ sâu lắp đặt.
• Để giám sát ván khuôn và xây dựng, kiểm tra khả năng bảo vệ, độ tin cậy phản hồi, lắp đặt tạm thời và tích hợp cảnh báo.

Thông số kỹ thuật của máy đo dịch chuyển lõi để so sánh

Phạm vi: tránh cả việc giảm kích thước và quá kích thước không cần thiết

Cảm biến có phạm vi quá nhỏ có thể đạt đến giới hạn trong một sự kiện lớn. Một cảm biến có phạm vi rộng hơn nhiều so với nhu cầu của dự án có thể tăng thêm chi phí mà không cải thiện khả năng hiển thị của các chuyển động nhỏ. Ước tính chuyển động bình thường, theo mùa, giai đoạn xây dựng và mức cảnh báo trước khi chọn phạm vi.

Đối với chuyển động kết cấu ngắn, Kingmach Máy đo độ dịch chuyển vi sai JMDL-52XXADT có sẵn trong các phạm vi 20 mm, 50 mm và 100 mm. các Máy đo vết nứt thông minh JMDL-22XXAT bao gồm các mô hình 20 mm, 50 mm, 100 mm và 200 mm. Để có chuyến đi dài hơn, Cảm biến dịch chuyển dây JMLS-22XXADT bao gồm các tùy chọn 0-500 mm, 0-1000 mm và 0-2000 mm.

Thêm lề cho chuyển động kích hoạt hành động kỹ thuật chứ không phải tỷ lệ phần trăm tùy ý. Cảm biến sẽ ghi lại sự kiện cảnh báo mà không hoạt động ở mức dưới mức đầy đủ đến mức phạm vi được chọn cung cấp ít giá trị thực tế cho việc theo dõi xu hướng thông thường.

Độ phân giải và độ chính xác trả lời các câu hỏi khác nhau

Độ phân giải là mức tăng được hiển thị nhỏ nhất. Độ chính xác là sự khác biệt dự kiến ​​giữa giá trị được báo cáo và độ dịch chuyển thực. Máy đo có thể hiển thị 0,01 mm trong khi độ chính xác của nó được biểu thị bằng phần trăm của toàn thang đo, do đó hai giá trị phải được xem xét cùng nhau.

JMDL-52XXADT được chỉ định ở độ phân giải 0,01 mm và độ chính xác +/- 0,1% FS. Máy đo độ dịch chuyển đa năng thông minh được chỉ định ở độ phân giải 0,01 mm và độ chính xác 0,5% FS. Mô hình từ giảo được chỉ định ở độ phân giải 0,01 mm và độ chính xác +/- 0,05%FS. Độ phân giải ảnh hưởng đến khả năng hiển thị xu hướng nhỏ; độ chính xác ảnh hưởng đến độ tin cậy vào giá trị tuyệt đối.

Không đặt ngưỡng cảnh báo chỉ dựa vào mức tăng hiển thị. Tính đến độ chính xác, độ lặp lại, ảnh hưởng của nhiệt độ, chuyển động lắp đặt và biên độ quyết định của dự án để giảm các cảnh báo phiền toái và diễn giải sai.

Kết hợp nguyên tắc cảm biến với địa điểm

Nguyên lý cảm biến ảnh hưởng đến độ lệch, độ bền, lắp đặt, bảo trì và hoạt động của tín hiệu. Máy đo điều biến tần số cảm ứng phù hợp với nhiều nhiệm vụ dịch chuyển kết cấu và khe co giãn vì kiến ​​trúc kỹ thuật số của chúng hỗ trợ giám sát khoảng cách xa ổn định. Cảm biến dây cáp xử lý các đường di chuyển dài hơn hoặc gián tiếp, trong khi GNSS hỗ trợ chuyển động bề mặt quy mô lớn tại các điểm từ xa.

các Máy đo độ dịch chuyển từ giảo JMCW-21XXADT là một lựa chọn không tiếp xúc bổ sung trong danh mục dịch chuyển của Kingmach; nó không phải là cảm biến dịch chuyển dây rung. Cấu trúc cảm biến không tiếp xúc của nó được thiết kế cho các ứng dụng giúp giảm mài mòn cơ học và đo vị trí tuyến tính tuyệt đối. Thông số kỹ thuật được công bố bao gồm mức bảo vệ IP67, giao tiếp RS485 và hoạt động từ -30 C đến +80 C.

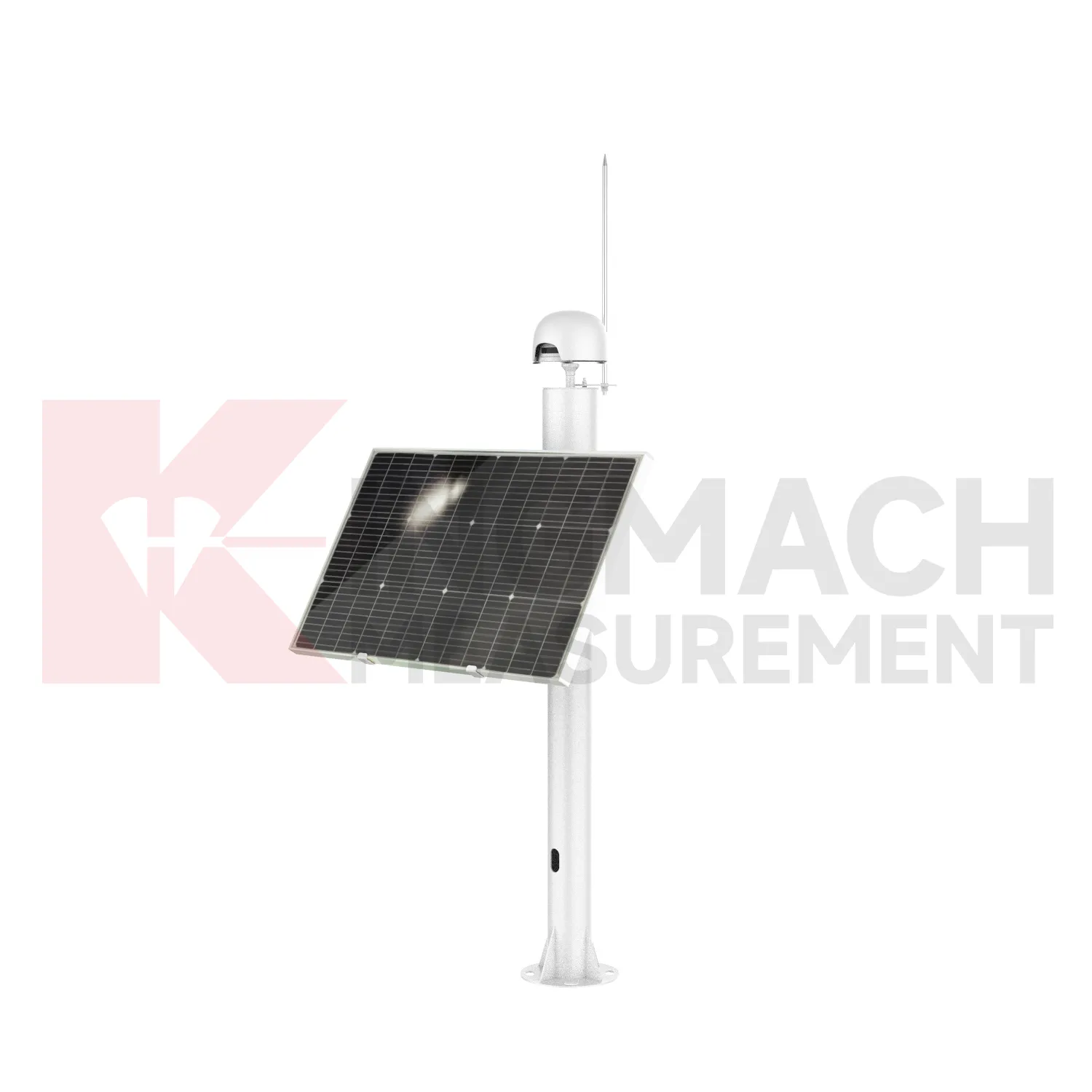

Đối với chuyển động bề mặt từ xa, Tích hợp GNSS JMBD-1050YT hỗ trợ định vị nhiều chòm sao, liên lạc 4G và RS485, hoạt động bằng pin năng lượng mặt trời và pin lithium, mức bảo vệ IP67 và phạm vi môi trường từ -40 C đến +85 C. Chọn GNSS khi đầu ra được yêu cầu là chuyển động theo vị trí trên một khu vực lớn hơn thay vì dịch chuyển khớp cục bộ.

Nhiệt độ màn hình, nước, bụi và tiếp xúc với điện

Các vị trí giám sát dân dụng khiến các cảm biến tiếp xúc với mưa, ngưng tụ, bụi, bùn, rung, kéo cáp, không khí ăn mòn và nhiễu điện. Coi các giới hạn về độ kín và môi trường là tiêu chí lựa chọn chính. Nguyên tắc cảm biến phù hợp vẫn có thể bị lỗi nếu vỏ, đầu nối, đầu vào cáp hoặc hướng lắp đặt không khớp với vị trí lắp đặt.

So sánh phạm vi hoạt động với vi khí hậu lắp đặt thay vì trạm thời tiết gần đó. Hành lang đập, lớp lót đường hầm, mặt cầu và mái dốc lộ thiên có thể có các điều kiện nhiệt độ và độ ẩm rất khác nhau. Xem xét việc bảo vệ cáp, bịt kín đầu nối, thoát nước, nối đất và chống đột biến điện như một phần của thiết kế lắp đặt.

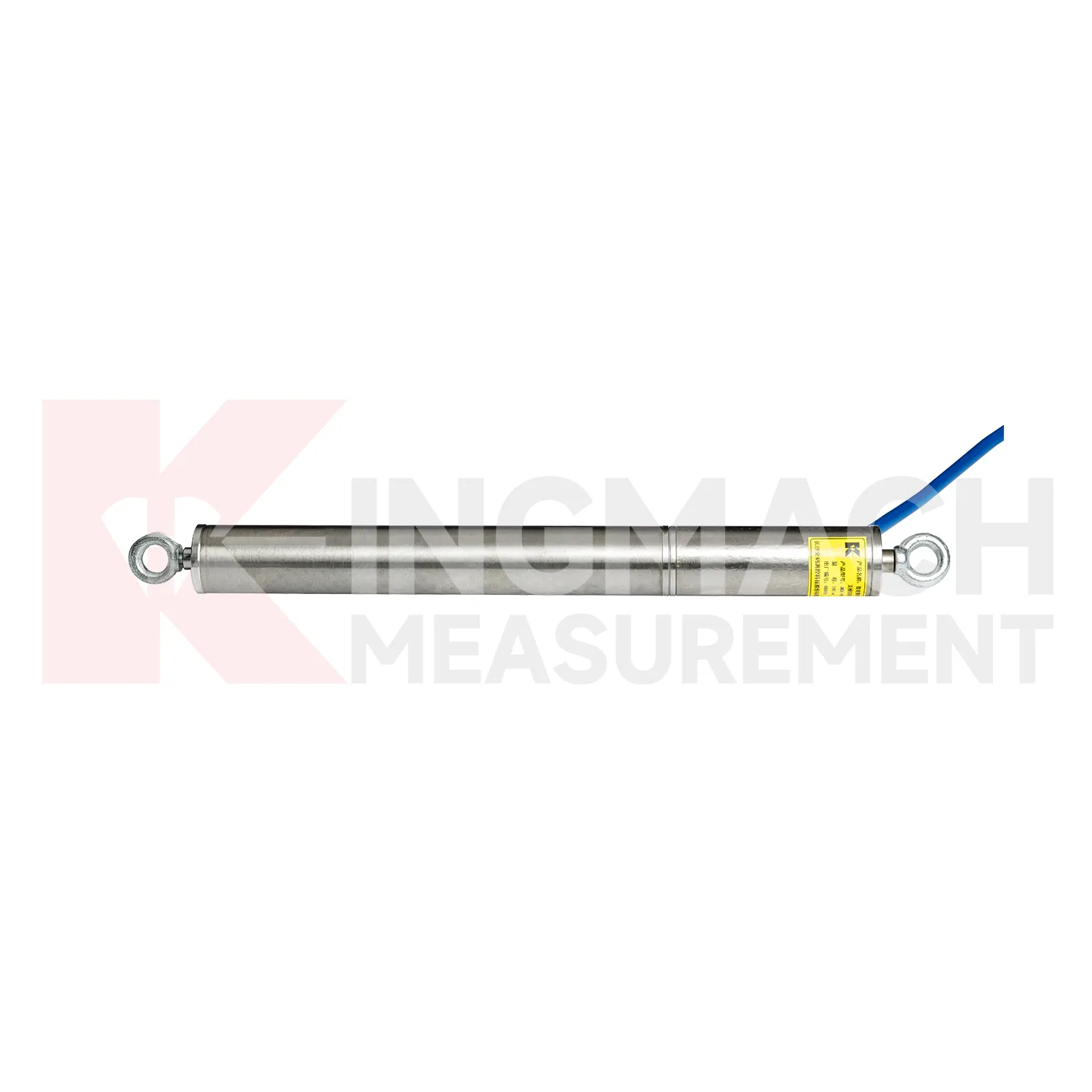

Cảm biến dịch chuyển dây cáp của Kingmach được chỉ định ở IP67 và -30 C đến +70 C. Máy đo từ giảo được chỉ định ở IP67 và -30 C đến +80 C. Máy đo độ dịch chuyển dây thép / ván khuôn thông minh JMDL-49XXAT được chỉ định ở IP68, có thể phù hợp với việc lắp đặt với mức độ tiếp xúc với nước và bụi cao hơn khi cấu trúc đo của nó cũng phù hợp với dự án.

Xác nhận chuỗi liên lạc và mua lại hoàn chỉnh

Máy đo độ dịch chuyển chỉ tạo ra thông tin có thể sử dụng được khi tín hiệu đến hệ thống lưu trữ, kiểm tra và báo cáo kết quả. Xác nhận chế độ liên lạc, khoảng cách cáp, tốc độ truyền nếu có, khả năng tương thích của bộ ghi, nguồn điện, nối đất, bảo vệ đột biến, chuyển đổi đơn vị kỹ thuật, đồng bộ hóa thời gian và kiểm tra chất lượng dữ liệu trước khi mua.

RS485 phổ biến trong giám sát kỹ thuật số chắc chắn vì nó hỗ trợ tích hợp hiện trường và chạy cáp dài hơn. Các điểm từ xa cũng có thể cần 4G, sạc năng lượng mặt trời hoặc vận hành bằng pin. Xem lại cảm biến, cáp, bộ ghi, vỏ, phần mềm, logic cảnh báo và quyền truy cập bảo trì dưới dạng một hệ thống thay vì các mục hàng riêng biệt.

các Máy đo độ dịch chuyển đa năng thông minh JMDL-21XXAT lưu trữ thông tin nhận dạng và hiệu chuẩn cảm biến, đồng thời có thể hoạt động với tính năng thu thập tự động để giám sát không cần giám sát. Trong quá trình xem xét RFQ, hãy xác nhận chính xác kết quả đọc hoặc ghi nhật ký, nối dây, đánh địa chỉ, ánh xạ phần mềm và quy trình vận hành thử cho mô hình đã chọn.

Coi phần cứng cài đặt như một phần của phép đo

Phép đo độ dịch chuyển phụ thuộc vào việc truyền chuyển động thực tế đến phần tử cảm biến mà không bị lỏng, lỗi uốn, ma sát hoặc hạn chế ngoài ý muốn. Xem lại bản vẽ lắp đặt trước khi phê duyệt cảm biến. Hình dạng lắp đặt, hướng di chuyển dự kiến, định tuyến cáp, khả năng truy cập về điểm 0 và bảo vệ khỏi hư hỏng kết cấu đều ảnh hưởng đến chất lượng dữ liệu.

Máy đo vết nứt cần có đế ổn định và thanh đo phù hợp. các Máy đo độ dịch chuyển linh hoạt thông minh JMDL-24XXAT phải biến dạng khi lưới địa kỹ thuật hoặc vật liệu gia cố được theo dõi. các Máy đo độ dịch chuyển đa điểm thông minh JMDL-31XXAT sử dụng neo ở các độ sâu khác nhau bằng khoan, phun vữa, ống bảo vệ và phần cứng lắp đặt.

Đối với chuyển động của đá gốc hoặc đá xung quanh, Máy đo độ dịch chuyển nền đá một điểm thông minh JMDL-32XXAT sử dụng mặt bích, cảm biến, thanh giằng, đầu neo và cụm ống PVC. Các bộ phận này xác định cách cảm biến theo dõi chuyển động của khối đá, vì vậy chúng nằm trong phần đánh giá và báo giá kỹ thuật thay vì được coi là phụ kiện tùy chọn.

Bản đồ thông số kỹ thuật của máy đo thể tích Kingmach

Ví dụ về dự án Kingmach đã được xác minh

Cầu chỉ dành cho đường sắt Egongyan, Trùng Khánh (2019)

các Dự án giám sát cầu chỉ dành cho đường sắt Egongyan lực cáp được bảo hiểm, độ võng, vết nứt và giám sát môi trường. Danh sách thiết bị của dự án bao gồm Máy đo vết nứt thông minh JMDL-22XXAT cùng với biến dạng, tải trọng, độ nghiêng, gia tốc, nhiệt độ-độ ẩm, lượng mưa, gió và thiết bị thu thập tự động. Đối với RFQ cầu, ví dụ này cho thấy lý do tại sao cần chỉ định máy đo vết nứt như một phần của chuỗi giám sát phối hợp. Người mua nên xác định phạm vi vết nứt hoặc mối nối, vị trí lắp đặt, mức độ tiếp xúc với môi trường, giao diện thu nhận và ngưỡng cảnh báo cùng nhau thay vì chỉ chọn thước đo theo độ phân giải.

Ghi lại đường cơ sở đo lường, phần cứng bảo vệ, quyền truy cập kiểm tra và tiêu chí chấp nhận bàn giao cho mọi điểm trước khi bắt đầu cài đặt.

Đường cao tốc Yuping-Panzhou, Quý Châu (2023)

các Dự án đường cao tốc Yuping-Panzhou bao gồm độ lún đường hầm, độ hội tụ eo-vòm, vết nứt và giám sát biến dạng cấu trúc. Danh sách ứng dụng của nó bao gồm Máy đo vết nứt thông minh và phép đo dịch chuyển bằng laser cùng với các dụng cụ đo mức thủy tĩnh và dây rung. Trường hợp này hỗ trợ cách tiếp cận đa thông số đối với biến dạng đường hầm: mở vết nứt cục bộ, độ hội tụ, độ lún và biến dạng trả lời các câu hỏi kỹ thuật khác nhau. Đối với việc mua sắm, hãy chỉ định vị trí lắp đặt từng điểm dịch chuyển, hướng và cường độ di chuyển dự kiến, cách thức tiếp cận nền tảng giám sát và ngưỡng nào bắt đầu kiểm tra hoặc leo thang.

Kế hoạch lắp đặt cũng cần xác định điểm tham chiếu, dung sai lắp đặt, bảo vệ cáp, kiểm tra vận hành và phương pháp tiếp cận để bảo trì sau này.

Tháp điện gió Trường Đức, Hồ Nam (2025)

các Dự án Tháp điện gió Changde được giám sát độ lún của móng, lực dây văng, độ rung của kết cấu, các vết nứt ở phần chuyển tiếp và độ biến dạng. Thiết bị liên quan của nó bao gồm Cảm biến dịch chuyển dây cáp JMLS-22XXADT như một phần của gói cảm biến rộng hơn. Ví dụ này rất hữu ích khi phải theo dõi chuyển động di chuyển dài hoặc gián tiếp bằng các phản ứng cấu trúc khác. Trong quá trình lựa chọn, hãy xác định đường dẫn dây, phạm vi di chuyển, hướng quay trở lại, độ ổn định lắp đặt, độ hở của vỏ, tuyến liên lạc và quyền truy cập để kiểm tra. Những chi tiết này xác định xem cảm biến có tuân theo chuyển động của cấu trúc mà không bị chùng, ma sát hoặc can thiệp cơ học hay không.

Việc chấp nhận phải bao gồm kiểm tra hành trình có kiểm soát, đọc đường cơ sở, kiểm tra cáp và xác nhận rằng đầu ra đạt đến kênh giám sát được chỉ định.

Giá cả, tài liệu và điều khoản thương mại

Giá của đồng hồ đo dịch chuyển phụ thuộc vào model chính xác, phạm vi, đầu ra, chiều dài cáp, phần cứng lắp đặt, bộ ghi, vỏ, hệ thống điện, phần mềm, số lượng, tài liệu hiệu chuẩn và phạm vi phân phối. Phạm vi đồng đô la công khai sẽ bị sai lệch nếu không có những thông tin đầu vào đó. Yêu cầu báo giá dựa trên cấu hình và so sánh các nhà cung cấp với cùng một hóa đơn nguyên vật liệu.

Đối với JMDL-52XXADT, thông tin thương mại hiện tại cho biết đơn đặt hàng tối thiểu một chiếc, giá cả thương lượng, T/T trước, thùng carton hoặc bao bì bằng gỗ và giao hàng trong vòng 30 ngày sau khi thanh toán đầy đủ. Xác nhận tất cả các điều khoản thương mại trong báo giá chính thức vì cấu hình, số lượng, tùy chỉnh và tiến độ dự án có thể thay đổi ưu đãi cuối cùng.

• Cung cấp ứng dụng, chuyển động dự kiến, phạm vi yêu cầu, độ phân giải, độ chính xác và ngưỡng cảnh báo.
• Nêu rõ các yêu cầu về nhiệt độ vận hành, khả năng tiếp xúc với nước và bụi, tuyến cáp, nguồn điện, thông tin liên lạc và bộ ghi dữ liệu.
• Liệt kê các giá đỡ, thanh, neo, mặt bích, ống bảo vệ, vỏ bọc và dịch vụ lắp đặt cần thiết.
• Yêu cầu bảng dữ liệu, thông tin hiệu chuẩn, định nghĩa hệ thống dây điện, hướng dẫn lắp đặt, điều khoản bảo hành, bao bì, thời gian giao hàng và các tài liệu chứng nhận hiện hành.

Danh sách kiểm tra trước khi mua hàng dành cho kỹ sư

• Xác định loại chuyển vị: chiều rộng vết nứt, chuyển động khe nứt, độ lún, hành trình dài, chuyển động bề mặt, chuyển động của lớp đá hoặc biến dạng của đá gốc.
• Đặt phạm vi có lề cho chuyển động bình thường, theo mùa, giai đoạn xây dựng và mức cảnh báo.
• Kiểm tra độ phân giải, độ chính xác, độ lặp lại, độ ổn định và ảnh hưởng của nhiệt độ cùng nhau.
• Xác nhận nước, bụi, độ rung, ăn mòn, sét và hướng lắp đặt tại điểm đo.
• Xác minh đầu ra, nguồn điện, khoảng cách cáp, khả năng tương thích của bộ ghi, ánh xạ phần mềm và giao tiếp từ xa.
• Xem xét các yêu cầu về giá đỡ, đế, thanh, neo, mặt bích, ống bảo vệ và vữa.
• Yêu cầu dữ liệu hiệu chuẩn, nhận dạng nối tiếp, chi tiết nối dây, bản vẽ lắp đặt và hướng dẫn vận hành.
• Xác nhận cấu hình, số lượng, đóng gói, giao hàng, bảo hành, thanh toán và hỗ trợ sau bán hàng trước khi phát hành đơn đặt hàng.

Câu hỏi thường gặp

Ghi chú cuối cùng: Xác nhận mọi thông số kỹ thuật dựa trên thiết kế dự án, môi trường cục bộ, ngưỡng giám sát, bản vẽ lắp đặt và kiến ​​trúc thu thập dữ liệu trước khi mua.
