Máy đo biến dạng dây rung để giám sát cầu, đường hầm và đập: Hướng dẫn lựa chọn hoàn chỉnh

Ngành xây dựng toàn cầu đang chứng kiến ​​sự gia tăng mạnh mẽ về đầu tư cơ sở hạ tầng quy mô lớn. Chính phủ và các nhà phát triển tư nhân đang tài trợ cho các cây cầu, đường hầm, đập thủy điện lớn và các công trình năng lượng gió cao chót vót trên toàn thế giới. Do đó, nhu cầu về các hệ thống giám sát sức khỏe kết cấu (SHM) lâu dài, đáng tin cậy chưa bao giờ cao hơn thế. Trong các hệ thống an toàn quan trọng này, máy đo biến dạng hoạt động như nguồn dữ liệu chính. Bạn phải nhận ra rằng việc lựa chọn sai cảm biến sẽ tốn kém hơn nhiều so với bản thân thiết bị vật lý. Một lựa chọn sai lầm sẽ dẫn đến những tính toán căng thẳng bị sai lệch, làm trì hoãn các quyết định về an toàn và cuối cùng làm tăng chi phí bảo trì dài hạn.

Do đó, việc chọn một máy đo biến dạng thể hiện sự đánh giá kỹ thuật quan trọng hơn là việc mua hàng hóa đơn giản. Mỗi kỹ sư dự án phải trả lời ba câu hỏi cơ bản trước khi chỉ định cảm biến. Đầu tiên, vật liệu chủ là gì? Thứ hai, giai đoạn cài đặt hiện tại là gì? Cuối cùng, những hạn chế về môi trường là gì? Hướng dẫn toàn diện này sẽ hướng dẫn bạn các loại máy đo khác nhau, tiêu chí lựa chọn quan trọng, kết hợp ứng dụng và tích hợp cảm biến vào hệ thống SHM hoàn chỉnh.

Điều gì khiến công nghệ dây rung trở thành tiêu chuẩn toàn cầu để theo dõi độ căng dài hạn

Trước khi có thể chỉ định cảm biến một cách thông minh, bạn cần có hiểu biết kỹ thuật vững chắc về cách hoạt động của các công nghệ giám sát khác nhau. Công nghệ dây rung (VW) hiện được coi là tiêu chuẩn toàn cầu để giám sát cơ sở hạ tầng lâu dài. Nguyên lý dây rung dựa trên dây thép căng được kích thích bởi cuộn dây kích thích xung. Tần số tự nhiên của rung động này tương ứng trực tiếp với lực căng của dây.

Đầu ra tần số này mang lại lợi thế đặc biệt cho các dự án kỹ thuật dân dụng. Cảm biến của VW có khả năng chống nhiễu điện từ mạnh mẽ và thể hiện trạng thái trôi dạt trong thời gian dài có độ ổn định cao. Hơn nữa, những cảm biến này có thể truyền tín hiệu qua hàng km cáp mà không bị biến dạng hoặc mất tín hiệu.

Hầu hết các dự án giám sát tình trạng kết cấu đều cho cảm biến tiếp xúc với các chu kỳ nhiệt đáng kể ở ngoài trời. Do đó, máy đo biến dạng hiện đại của VW có tích hợp nhiệt điện trở để tích hợp cảm biến nhiệt độ. Việc bổ sung này cho phép phần mềm giám sát áp dụng hiệu chỉnh nhiệt độ tự động cho các chỉ số biến dạng. Bạn có thể đối chiếu hiệu suất mạnh mẽ này với các đồng hồ đo lá điện trở truyền thống. Máy đo lá hoạt động hoàn hảo cho môi trường phòng thí nghiệm và thử nghiệm ngắn hạn. Tuy nhiên, đồng hồ đo lá vẫn rất dễ bị ẩm xâm nhập, không bị trôi và phụ thuộc vào bộ khuếch đại khi chạy cáp dài. Kingmach nâng cao tiêu chuẩn này hơn nữa với dòng VW thông minh (các biến thể HAT và HB). Các mẫu tiên tiến này bổ sung khả năng đánh địa chỉ kỹ thuật số, cho phép các kỹ sư chạy mạng bus đa cảm biến bằng một bộ ghi dữ liệu duy nhất.

Ba loại máy đo biến dạng chính—và thời điểm triển khai từng loại

Các kỹ sư thường hỏi họ nên sử dụng máy đo biến dạng nào cho dự án cụ thể của mình. Câu trả lời yêu cầu so sánh có cấu trúc dựa trên phương pháp cài đặt và cấu trúc máy chủ. Bạn có thể phân loại các cảm biến này thành bốn loại triển khai chính.

Máy đo biến dạng gắn trên bề mặt (JMZX-212HAT/HB)

Kỹ thuật viên bắt vít hoặc liên kết trực tiếp các thiết bị đo biến dạng gắn trên bề mặt với bề mặt bê tông hoặc thép hiện có. Bạn nên chọn mô hình này để giám sát sau xây dựng, cải tạo kết cấu và thử nghiệm tải trọng động. Máy đo này còn vượt trội khi không thể khoan hoặc đúc vào cấu trúc máy chủ. Dòng JMZX-212 cung cấp phạm vi đo tiêu chuẩn là ±2.500 με với độ phân giải 0,1 με. Vỏ bằng thép không gỉ kín hoàn toàn đảm bảo hiệu suất chống thấm nước ở độ sâu 150 mét.

Máy đo biến dạng nhúng (JMZX-215HA/215HAT/HB)

Các đội xây dựng đúc trực tiếp các máy đo biến dạng nhúng vào bê tông tươi hoặc chôn chúng trong các vật liệu kết cấu. Đây là sự lựa chọn tiêu chuẩn cho các dự án xây dựng mới, bao gồm cầu, đập, đường hầm, tường chắn và tấm móng. Cảm biến nhúng không yêu cầu khả năng chống cắt từ vật liệu cơ bản, giúp quá trình lắp đặt cực kỳ nhanh chóng và đáng tin cậy.

Máy đo biến dạng hàn bề mặt (JMZX-206HAT)

Thợ hàn gắn trực tiếp các máy đo biến dạng hàn bề mặt vào các bộ phận kết cấu thép như dầm, cọc ván và cọc ống. Hàn mang lại khớp nối cơ học có độ ổn định cao trên thép trần mà không cần dựa vào chất kết dính hóa học. Tính lâu dài này làm cho các thiết bị đo hàn trở thành lựa chọn ưu tiên cho các kết cấu thép dưới biển và dưới lòng đất nơi liên kết epoxy có thể xuống cấp theo thời gian.

Máy đo độ biến dạng cốt thép (JMZX-4XXHAT/HB)

Các nhà thầu nối trực tiếp các máy đo cốt thép vào lồng cốt thép trong kết cấu bê tông. Những cảm biến này đo độ giãn dài và độ nén của cốt thép để đánh giá mức độ truyền tải qua cột, dầm và cọc sâu. Bạn sẽ thấy những thiết bị này rất quan trọng đối với việc xây dựng tòa nhà cao tầng, an toàn trong hố móng và cơ sở hạ tầng tàu điện ngầm.

Loại máy đo	Tài liệu máy chủ tốt nhất	Giai đoạn cài đặt	Ứng dụng điển hình
Gắn trên bề mặt	Bê tông / thép hiện có	Sau xây dựng	Trang bị thêm & kiểm tra tải
Nhúng	Bê tông tươi	Xây dựng mới	Mặt cầu & Tường đập
hàn bề mặt	Thành viên thép trần	Mới / Sau xây dựng	Dầm & Cọc Thép
Máy đo cốt thép	Cốt thép (Rebar)	Xây dựng mới	Hố móng & nhà cao tầng

Năm thông số kỹ thuật sẽ quyết định thông số kỹ thuật cuối cùng của bạn

Khi bạn chọn kiểu cài đặt thích hợp, bạn phải đánh giá các thông số kỹ thuật chính xác. Năm thông số chính sẽ quyết định quyết định mua sắm cuối cùng của bạn.

Phạm vi đo & Độ phân giải: Phạm vi đo tiêu chuẩn ±2.500 με đáp ứng đầy đủ hầu hết các ứng dụng kỹ thuật dân dụng. Tuy nhiên, bạn cũng cần độ nhạy cao. Đầu ra có độ phân giải cao 0,1 με đảm bảo rằng cảm biến ghi lại các biến dạng vi mô trong các phần tử bê tông và thép dự ứng lực dưới tải trọng sử dụng thông thường.

Lớp chính xác: Xếp hạng độ chính xác 0,5% FS (Toàn thang đo) đóng vai trò là chuẩn mực cho việc giám sát cấp cơ sở hạ tầng. Độ chính xác cao vẫn rất quan trọng khi bạn tính toán ứng suất cấu trúc thực từ biến dạng đo được bằng mô đun đàn hồi của vật liệu. Bạn phải luôn xác minh việc tuân thủ các tiêu chuẩn chứng nhận được công nhận, chẳng hạn như GB/T 13606-2007 hoặc DL/T 1044-2022.

Đánh giá chống nước & niêm phong môi trường: Nhiều dự án hoạt động trong môi trường khắc nghiệt. Cần có vỏ bằng thép không gỉ kín hoàn toàn có khả năng chịu được độ sâu 150 mét nước. Bạn cần mức độ bảo vệ này cho các mặt đập thủy điện, cọc vùng thủy triều và việc đào đường hầm có độ ẩm cao.

Phạm vi nhiệt độ hoạt động: Các công trình dân dụng chịu được thời tiết khắc nghiệt. Nhiệt điện trở tích hợp phải trải rộng trong phạm vi rộng từ −40 °C đến +120 °C. Các dự án nằm ở vùng khí hậu Bắc cực hoặc gần các nguồn nhiệt công nghiệp đòi hỏi khả năng phục hồi nhiệt này. Hơn nữa, khả năng điều chỉnh nhiệt độ chính xác sẽ ngăn ngừa cảnh báo sai trong hệ thống giám sát tự động của bạn.

Đầu ra tín hiệu và khả năng tương thích hệ thống: Bạn phải quyết định giữa đầu ra tần số tiêu chuẩn của VW và các biến thể Thông minh kỹ thuật số (RS-485 / SDI-12). Cảm biến thông minh cho phép nối dây bus đa điểm. Kiến trúc kỹ thuật số này có thể giảm tới 60% chi phí cáp nặng trên các mảng cảm biến lớn. Một lưu ý thực tế là các thiết bị đọc và ghi dữ liệu Kingmach được sản xuất phù hợp với dòng cảm biến JMZX, giúp loại bỏ hoàn toàn các rủi ro tích hợp hệ thống.

Bổ sung cho việc giám sát độ căng của bạn bằng các cảm biến tải trọng rỗng để theo dõi lực cáp hoàn chỉnh — tìm hiểu thêm trong Hướng dẫn về cảm biến tải trọng rỗng của chúng tôi → Cảm biến tải trọng rỗng để giám sát cáp cầu và neo: Hướng dẫn lựa chọn và thông số kỹ thuật

Kết hợp các máy đo biến dạng với loại dự án: Từ giám sát cầu đến kỹ thuật địa kỹ thuật

Việc kết hợp cảm biến phù hợp với ứng dụng cụ thể là đặc điểm nổi bật của việc theo dõi tình trạng kết cấu hiệu quả. Các lĩnh vực kỹ thuật dân dụng khác nhau đòi hỏi các phương pháp đo lường riêng biệt.

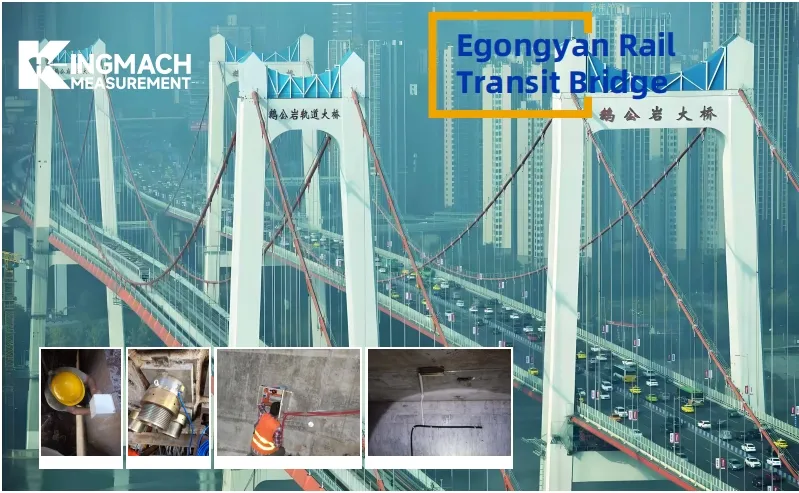

Giám sát cầu: Các dự án cầu đòi hỏi một cách tiếp cận đa diện. Các kỹ sư đúc các thiết bị đo độ sâu vào các phần sàn bê tông và nối các máy đo độ căng cốt thép vào cốt thép để đo phản ứng tải trọng trực tiếp và độ từ biến dài hạn của bê tông. Đồng thời, kỹ thuật viên sử dụng thước đo hàn bề mặt trên các dầm thép chính để theo dõi chu kỳ mỏi đang diễn ra.

Đường hầm & Công trình ngầm: Môi trường dưới lòng đất đặt ra những thách thức nghiêm trọng với độ ẩm cao và nước ngầm bị ăn mòn. Những điều kiện này yêu cầu các thiết bị đo nhúng không thấm nước, kín hoàn toàn. Ngoài ra, việc sử dụng hệ thống dây điện xe buýt thông minh giúp giảm đáng kể độ phức tạp của việc lắp đặt trong các đầu đường hầm hạn chế.

Đập thủy điện & Tường chắn: Việc giám sát đập chủ yếu dựa vào các cảm biến gắn sâu vào thân bê tông. Vỏ chống thấm nước dễ dàng xử lý việc ngâm nước vĩnh viễn dưới áp lực nước lớn. Khả năng truyền tín hiệu đường dài của VW cho phép các kỹ sư xây dựng các mảng cảm biến lớn trên mặt đập mà không cần lắp đặt bộ lặp tín hiệu trung gian.

Tòa nhà cao tầng & hố móng: An toàn trong quá trình đào đất đô thị là điều tối quan trọng. Máy đo độ căng cốt thép được hàn vào lồng cột và tường cắt cung cấp dữ liệu phân bổ tải trọng theo thời gian thực khi các giai đoạn xây dựng diễn ra.

Sườn dốc & Dự án địa kỹ thuật: Ổn định mái dốc đòi hỏi phải có sự giám sát liên tục. Các kỹ sư lắp đặt các thiết bị đo gắn trên bề mặt hoặc nhúng trong lớp lót bê tông phun để theo dõi biến dạng bề mặt và ứng suất của tường chắn.

Cấu trúc tháp gió: Tua bin gió chịu được tải trọng lớn theo chu kỳ. Các thiết bị đo hàn bề mặt được gắn vào các phần tháp thép giám sát hiệu quả hiện tượng mỏi do uốn và biến dạng động do gió gây ra.

Ngoài cảm biến: Cách đồng hồ đo biến dạng phù hợp với hệ thống dữ liệu SHM hoàn chỉnh

Bạn phải luôn xem máy đo biến dạng như một phần duy nhất của hệ sinh thái công nghệ lớn hơn. Cảm biến chỉ đóng vai trò là điểm xuất phát dữ liệu. Độ chính xác vốn có của máy đo chỉ quan trọng nếu toàn bộ chuỗi truyền tải bảo toàn dữ liệu đó mà không gây ra nhiễu điện hoặc mất tín hiệu.

Cáp thiết bị đóng một vai trò to lớn trong độ trung thực của dữ liệu. Bạn phải sử dụng cáp có vỏ bọc, có trở kháng phù hợp được thiết kế đặc biệt cho cảm biến dây rung. Cáp chất lượng cao ngăn chặn sự suy giảm tín hiệu ngay cả khi truyền tải vượt quá 1.000 mét.

Tiếp theo, bạn phải xem xét phần cứng mua lại. Bộ ghi dữ liệu tự động và thiết bị đọc của Kingmach hỗ trợ bỏ phiếu đa kênh. Chúng cho phép các kỹ sư định cấu hình ngưỡng cảnh báo chính xác và sử dụng các tùy chọn đo từ xa, bao gồm mạng 4G, WiFi và LoRa.

Cuối cùng, phần mềm trực quan hóa biến tần số thô thành thông tin chuyên sâu có thể áp dụng được. Bảng điều khiển kỹ thuật số theo thời gian thực hiển thị xu hướng biến dạng, giá trị ứng suất được điều chỉnh theo nhiệt độ và mức cảnh báo tự động. Sự tích hợp này cho phép giám sát cấu trúc từ xa 24/7 mà không cần giám sát. Việc chỉ định cảm biến, cáp, bộ ghi và phần mềm của bạn từ một nhà cung cấp duy nhất sẽ loại bỏ sự không phù hợp về giao thức truyền thông và giảm đáng kể thời gian vận hành.

Cần chú ý điều gì khi tìm nguồn cung ứng đồng hồ đo biến dạng từ một nhà cung cấp quốc tế

Các nhóm mua sắm phải đối mặt với những thách thức đặc biệt khi đánh giá các nhà cung cấp quốc tế về cảm biến theo dõi tình trạng kết cấu. Bạn phải nhìn xa hơn các thông số kỹ thuật đơn giản của sản phẩm và đánh giá độ tin cậy hoạt động của nhà cung cấp.

Đầu tiên, chứng nhận của bên thứ ba vô cùng quan trọng. Bạn nên yêu cầu hồ sơ hiệu chuẩn có thể truy nguyên và tuân thủ nghiêm ngặt các tiêu chuẩn ngành được công nhận. Các sản phẩm đã được xác minh giúp giảm đáng kể rủi ro khi phê duyệt dự án của bạn. Thứ hai, bạn phải đánh giá độ tin cậy của việc giao hàng. Một nhà cung cấp lý tưởng duy trì các mẫu tiêu chuẩn trong kho để vận chuyển nhanh chóng trong khi vẫn tuân thủ lịch trình giao hàng nghiêm ngặt theo hợp đồng đối với các đơn đặt hàng quy mô dự án tùy chỉnh.

Thứ ba, hỗ trợ sau bán hàng toàn diện giúp phân biệt nhà sản xuất uy tín với nhà phân phối đơn thuần. Hãy tìm những nhà cung cấp có đường dây nóng kỹ thuật 24/7 với thời gian phản hồi ban đầu nhanh chóng. Sự hỗ trợ này trở nên vô giá khi các dự án từ xa gặp phải sự bất thường về dữ liệu không mong muốn. Thứ tư, đánh giá khả năng tùy biến của họ. Các dự án nằm ở vùng khí hậu khắc nghiệt hoặc không gian hạn chế thường yêu cầu chiều dài đo phù hợp, vật liệu vỏ chuyên dụng hoặc loại đầu nối không chuẩn. Cuối cùng, việc chọn một nhà cung cấp nguồn duy nhất sản xuất cảm biến, dây cáp, thiết bị ghi nhật ký và phần mềm theo một hệ thống quản lý chất lượng thống nhất sẽ đảm bảo trách nhiệm giải trình hoàn toàn.

Đưa ra lựa chọn đúng đắn: Tóm tắt quyết định nhanh và bước tiếp theo của bạn

Việc lựa chọn máy đo biến dạng hoàn hảo là một quá trình có phương pháp. Bạn phải phân tích tài liệu máy chủ, xác định giai đoạn cài đặt, xác minh các thông số kỹ thuật và đảm bảo khả năng tương thích toàn hệ thống. Máy đo biến dạng tốt nhất hiếm khi là lựa chọn rẻ nhất hoặc là lựa chọn có thông số kỹ thuật ấn tượng nhất trong phòng thí nghiệm. Thay vào đó, cảm biến phù hợp là cảm biến hoàn toàn phù hợp với môi trường kết cấu và thời gian giám sát lâu dài của bạn.

Bạn không chắc chắn mẫu cảm biến nào phù hợp với dự án cụ thể của mình? Cần một đề xuất cảm biến cho dự án của bạn? Chia sẻ yêu cầu của bạn — Các kỹ sư của Kingmach trả lời trong vòng 24 giờ. 🔗 [ Yêu cầu tư vấn dự án miễn phí → ]

Câu hỏi thường gặp

1. Sự khác biệt chính giữa máy đo biến dạng gắn trên bề mặt và máy đo biến dạng nhúng là gì?

Kỹ thuật viên gắn các thiết bị đo gắn trên bề mặt vào bên ngoài của các kết cấu hiện có bằng bu lông hoặc chất kết dính. Ngược lại, các đội xây dựng đúc trực tiếp các thiết bị đo độ sâu vào bê tông ướt trong giai đoạn xây dựng mới.

2. Máy đo biến dạng dây rung có đo được nhiệt độ không?

Đúng. Hầu hết các máy đo biến dạng dây rung chất lượng cao đều có nhiệt điện trở tích hợp. Thành phần này đo nhiệt độ cục bộ, cho phép phần mềm giám sát của bạn tự động điều chỉnh các chỉ số biến dạng để giãn nở và co lại vì nhiệt.

3. Tại sao nên sử dụng thước đo hàn bề mặt thay vì thước đo gắn trên keo?

Đồng hồ đo hàn bề mặt tạo ra một liên kết luyện kim lâu dài với kết cấu thép trần. Kết nối hàn này mang lại sự ổn định lâu dài vượt trội trong môi trường khắc nghiệt, ẩm ướt hoặc dưới nước, nơi chất kết dính hóa học cuối cùng bị thoái hóa.

4. Cảm biến dây rung có thể truyền tín hiệu bao xa?

Bởi vì cảm biến dây rung tạo ra tần số chứ không phải điện áp nên chúng chống lại sự thay đổi điện trở của cáp. Với hệ thống cáp được bảo vệ thích hợp, chúng có thể truyền tín hiệu chính xác trên khoảng cách vượt quá 1.000 mét mà không cần bộ khuếch đại bên ngoài.

5. Cảm biến dây rung “Thông minh” có tác dụng gì?

Cảm biến thông minh sử dụng các giao thức kỹ thuật số (như RS-485 hoặc SDI-12) và có các địa chỉ kỹ thuật số duy nhất. Điều này cho phép các kỹ sư kết nối nhiều cảm biến dọc theo một bus cáp duy nhất, giảm đáng kể độ phức tạp của hệ thống dây điện và chi phí vật liệu.

6. Có thể sử dụng máy đo biến dạng dây rung cùng với cảm biến tải trọng không?

Đúng. Máy đo biến dạng dây rung và cảm biến tải trọng thường được sử dụng cùng nhau trong giám sát kết cấu và địa kỹ thuật. Cảm biến tải trọng đo lực tác dụng, trong khi máy đo biến dạng đo biến dạng vật liệu, cung cấp dữ liệu bổ sung để đánh giá đầy đủ hơn về hiệu suất kết cấu.

7. Làm cách nào để thực hiện xác minh hiệu chuẩn hiện trường mà không cần hiệu chuẩn lại tại nhà máy?

Việc xác minh hiện trường có thể được thực hiện bằng cách kiểm tra số đọc bằng 0, so sánh các phép đo với tải tham chiếu đã biết, xem xét xu hướng dữ liệu lịch sử hoặc kiểm tra chéo với các cảm biến khác. Những phương pháp này giúp xác định độ lệch tiềm năng giữa các khoảng thời gian hiệu chuẩn chính thức mà không yêu cầu hiệu chuẩn lại tại nhà máy.

---
