Cách chọn cảm biến tải trọng phù hợp: Hướng dẫn lựa chọn của kỹ sư địa kỹ thuật

Cảm biến tải trọng không khớp trong dự án giám sát neo đập không chỉ tạo ra dữ liệu xấu—nó còn gây ra trách nhiệm về an toàn. Dữ liệu trôi dạt tích lũy âm thầm. Cảnh báo quan trọng bị bỏ qua. Cuối cùng, các nhóm phải đối mặt với việc tái trang bị thiết bị tốn kém ở giữa dự án. Kịch bản này nêu bật một thực tế khắc nghiệt trong địa kỹ thuật. Load cell không phải là thành phần có thể hoán đổi cho nhau. Việc chọn sai loại có thể dẫn đến tổn hại đến tính toàn vẹn dữ liệu, làm chậm trễ dự án hoặc gây ra rủi ro an toàn nghiêm trọng. Bạn phải hiểu cách chọn cảm biến tải trọng phù hợp cho ứng dụng cụ thể của mình. Bài viết này cung cấp khung quyết định thực tế để các kỹ sư và nhóm mua sắm lựa chọn cảm biến giám sát kết cấu với độ tin cậy tuyệt đối.

Cảm biến tải trọng thực sự đo được những gì (và nó không đo được những gì)

Chúng ta hãy thiết lập sự rõ ràng nền tảng. Cảm biến tải trọng chuyển lực cơ học thành tín hiệu điện có thể đo được. Nó không chỉ đơn thuần là “đo trọng lượng”. Bạn phải phân biệt giữa đo lực, đo áp suất và đo chuyển vị. Việc kết hợp các khái niệm khác biệt này thường dẫn đến sự không phù hợp về công cụ.

Trong giám sát địa kỹ thuật và kết cấu, cảm biến tải trọng dây rung là lựa chọn chủ yếu. Nó khác biệt đáng kể so với các loại máy đo biến dạng thường thấy trong môi trường công nghiệp tiêu chuẩn. Hơn nữa, ngành công nghiệp hiện nay đã phân biệt giữa cảm biến tải trọng thông thường và cảm biến tải trọng "thông minh". Cảm biến thông minh có tính năng xử lý tín hiệu tích hợp, đầu ra kỹ thuật số và khả năng đa thông số. Bây giờ chúng ta đã hiểu chức năng cốt lõi của chúng, chúng ta phải đánh giá môi trường vận hành.

Yếu tố quyết định 1: Trước tiên, hãy xác định môi trường đo lường của bạn

Bạn phải xác định môi trường đo lường của mình trước khi xem xét loại cảm biến tải trọng. Cách tiếp cận này điều chỉnh lại quá trình lựa chọn và vượt ra ngoài việc so sánh thông số kỹ thuật chung.

Môi trường tiếp xúc với đất và đá đòi hỏi phải có thiết kế cụ thể. Các tế bào áp lực đất cần thiết kế mặt phẳng, diện tích lớn để giảm nồng độ ứng suất trung bình. Dòng cảm biến áp suất đất Kingmach (vw & loại thông minh) phục vụ mục đích chính xác này. Cảm biến tải trọng điểm sẽ đưa ra các kết quả đọc sai một cách có hệ thống đối với vật liệu làm đầy. Môi trường thanh neo, cọc và dự ứng lực tạo ra các hình dạng khác nhau. Các cảm biến tải trọng rỗng hoặc rắn phải căn chỉnh chính xác với đường kính bu lông hoặc cáp và độ lớn ứng suất trước.

Ván khuôn kết cấu và các công trình tạm thời đòi hỏi phải có cảm biến mạnh mẽ. Máy đo lực dọc trục ván khuôn, chẳng hạn như Máy đo lực dọc trục ván khuôn thông minh (VW) JMZX-39XXHAT , cung cấp khả năng đọc nhanh và khả năng xử lý chắc chắn. Bối cảnh nước và áp suất chênh lệch yêu cầu áp kế và đồng hồ đo mực nước áp suất chênh lệch. Các kỹ sư chỉ định những điều này khi "lực" là thủy tĩnh. Hãy nhớ rằng môi trường công nghiệp và địa kỹ thuật khác nhau về cơ bản. Tính lâu dài của quá trình cài đặt, thời gian tiếp xúc, độ rung và bối cảnh quy định đều thay đổi tùy theo môi trường.

5 câu hỏi cần trả lời trước khi bạn chỉ định

Trước khi chỉ định mô hình cảm biến tải trọng, hãy trả lời 5 câu hỏi về môi trường này:

1. Vật liệu nào bao quanh cảm biến?
2. Tải là động hay tĩnh?
3. Cảm biến có bị ngập nước hay ẩm ướt không?
4. Chương trình giám sát sẽ kéo dài bao lâu?
5. Những hạn chế về không gian để cài đặt là gì?

Loại môi trường		Loại cảm biến được đề xuất	Mô hình ví dụ Kingmach
Địa kỹ thuật	Tiếp xúc đất và lấp (Kè, tường chắn, công trình chôn lấp)	Cảm biến áp suất đất diện tích lớn, mặt phẳng	Cảm biến áp suất đất loại thông minh của VW &
	Thanh neo, cọc & dự ứng lực (Bu lông đá, neo đất, cáp dự ứng lực)	Tế bào tải rỗng	Cảm biến tải trọng rỗng JMZX-3XXXHAT
Kết cấu	Móng sâu và trụ đỡ thép đường hầm (Thanh giằng, sườn thép, ống lót hầm)	Đồng hồ đo lực dọc trục/tải (gắn kiểu móng vuốt)	Máy đo lực dọc trục (VW & loại thông minh) JMZX-38XXHAT
	Kết cấu cốp pha & công trình tạm (Đổ bê tông, giàn giáo, khung chống)	Máy đo lực dọc trục ván khuôn	Máy đo lực dọc trục cốp pha thông minh (VW) JMZX-39XXHAT
	Nén giữa các bề mặt cứng nhắc (Gối cầu, chân cột, khung chịu tải)	Tế bào tải rắn	Cảm biến tải trọng rắn Cảm biến tải trọng rắn JMZX-34XXHAT
Nước/áp lực	Áp lực nước lỗ rỗng trong đất bão hòa (Kè, lõi đập, mái đập, đắp)	áp kế	Áp kế thông minh (VW) JMZX-55XXHAT
	Mực nước ngầm trong giếng khoan (Khảo sát hiện trường, kiểm soát thoát nước, thấm đập)	Đồng hồ đo mực nước chênh áp	Máy đo mực nước áp suất chênh lệch
Công nghiệp/chính xác	Hệ thống cơ khí nhỏ gọn (Bề mặt kết cấu hẹp, linh kiện mỏng, tích hợp không gian chật hẹp)	Cảm biến tế bào tải đo biến dạng (thu nhỏ)	Cảm biến cảm biến tải trọng của máy đo biến dạng
Công nghiệp	Khai thác và khai quật dưới lòng đất (Dầm đỡ, cốt thép, vùng áp lực đá)	Cảm biến cảm biến tải trọng của máy đo biến dạng trên các bộ phận hỗ trợ/gia cố	Cảm biến cảm biến tải trọng của máy đo biến dạng

Khám phá toàn bộ sản phẩm cảm ứng lực Kingmach: Tải ô danh mục

Yếu tố quyết định 2: Khớp loại cảm biến tải trọng với cấu hình lực

Tiếp theo, bạn phải khớp loại cảm biến tải trọng với cấu hình lực cụ thể.

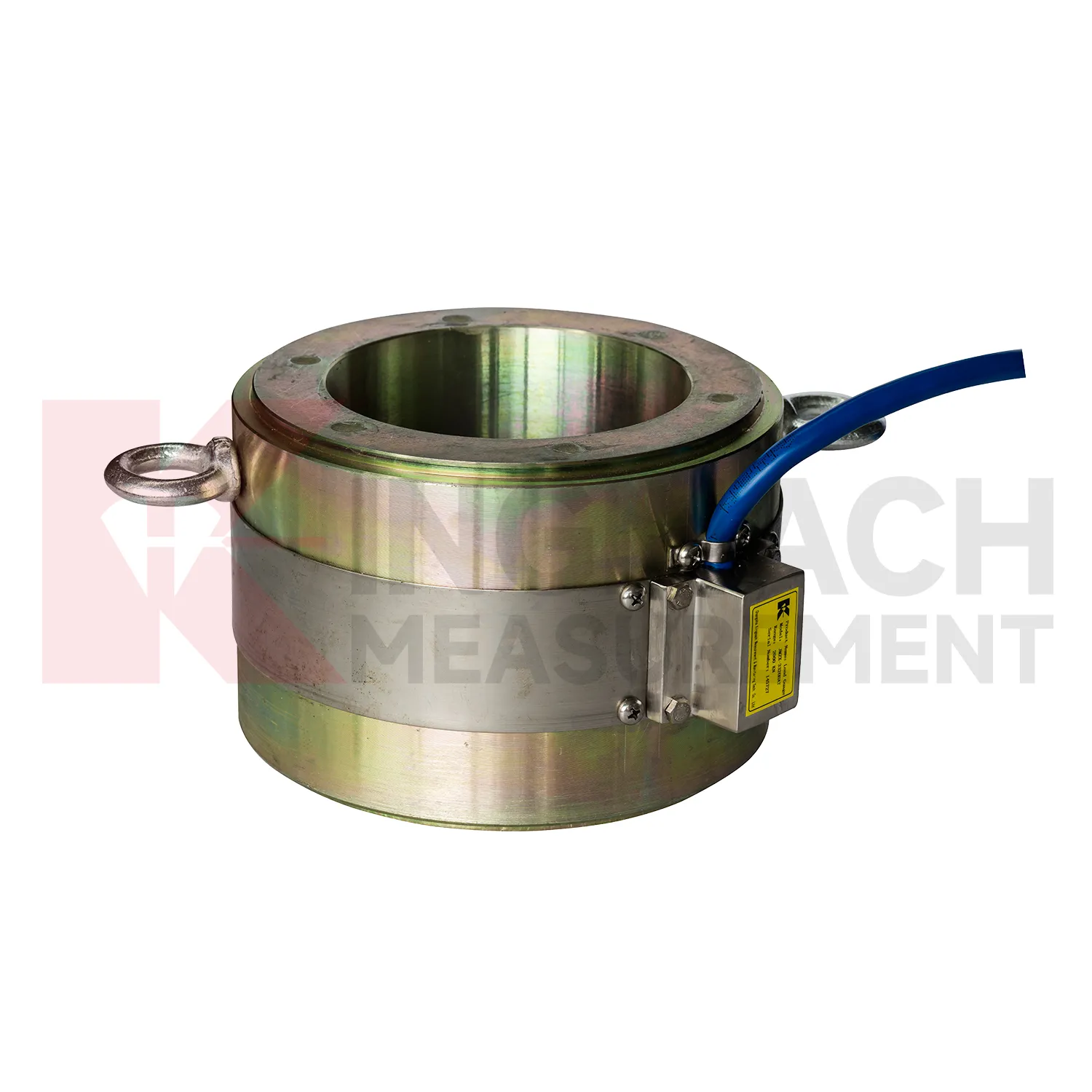

• Cảm biến tải trọng rỗng (ví dụ: JMZX-3XXXHAT ): Chúng có thiết kế xuyên lỗ dành cho thanh neo, bu lông đá và đầu cọc. Lực truyền trực tiếp qua tâm. Chúng lý tưởng cho việc giám sát sau khi lắp đặt mà không làm gián đoạn thành phần kết cấu.
• Cảm biến tải trọng rắn (ví dụ: JMZX-34/35/36XXHAT ): Các phần tử nén dạng cột này nằm giữa các bề mặt kết cấu. Bản thân tế bào trở thành một vật chèn chịu tải. Chúng phù hợp hoàn hảo với phạm vi công suất cao hơn.

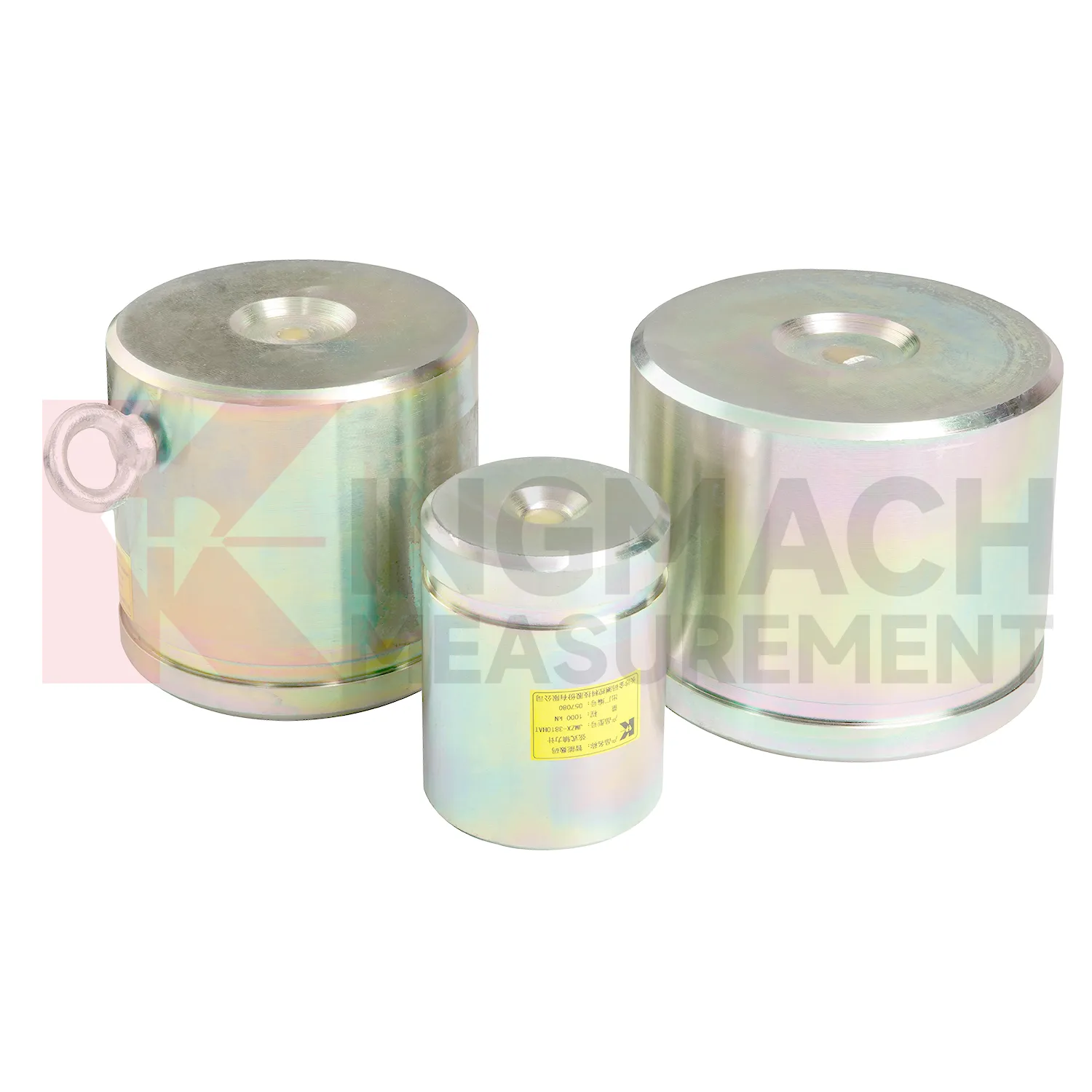

• Máy đo tải trọng trục (ví dụ, JMZX-38XXHAT ): Các kỹ sư tối ưu hóa chúng để giám sát cáp và thanh chống. Họ nắm bắt những thay đổi trước căng thẳng theo thời gian. Chức năng này rất quan trọng đối với hiệu suất lâu dài của cầu và tường chắn.
• Các tế bào áp suất đất (ví dụ, JMZX-50/51XXAT ): Những tế bào phẳng đường kính lớn này đo ứng suất bề mặt tiếp xúc giữa kết cấu đất và đất. Biến thể lớn "51" xử lý các ứng dụng đắp và đập có tải trọng cao.

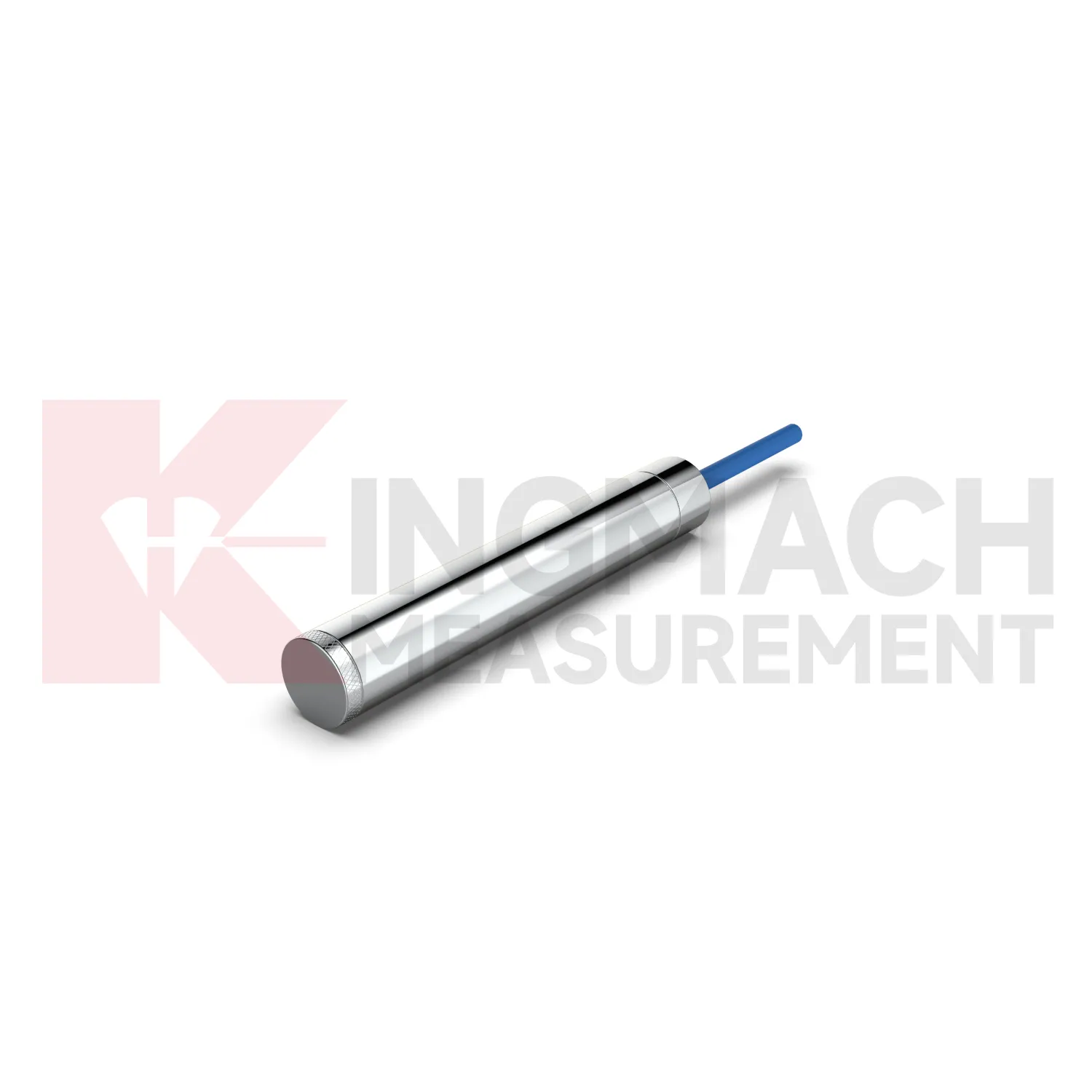

• Áp kế (ví dụ, JMZX-55XXHAT ): Các kỹ sư chọn những thứ này khi "tải" là áp lực nước. Các loại dây rung thông minh xử lý việc theo dõi áp lực nước ngầm và lỗ rỗng trong thời gian dài.

Yếu tố quyết định 3: Công suất, độ chính xác và cạm bẫy của thông số kỹ thuật quá cao

Giải quyết năng lực một cách cẩn thận để tránh lỗi mua sắm phổ biến do yêu cầu quá cao về thông số kỹ thuật. Nhiều đội mua dựa trên công suất tối đa hơn là phạm vi hoạt động thực tế. Ví dụ: đặt một ô 5.000 kN trong ứng dụng 400 kN buộc nó phải hoạt động ở mức 8% thấp nhất trong phạm vi của nó. Độ phân giải và độ lặp lại giảm mạnh ở phạm vi cực trị. Theo nguyên tắc chung, hãy chọn một ô có tải vận hành dự kiến ​​nằm trong khoảng từ 40% đến 80% công suất định mức của nó.

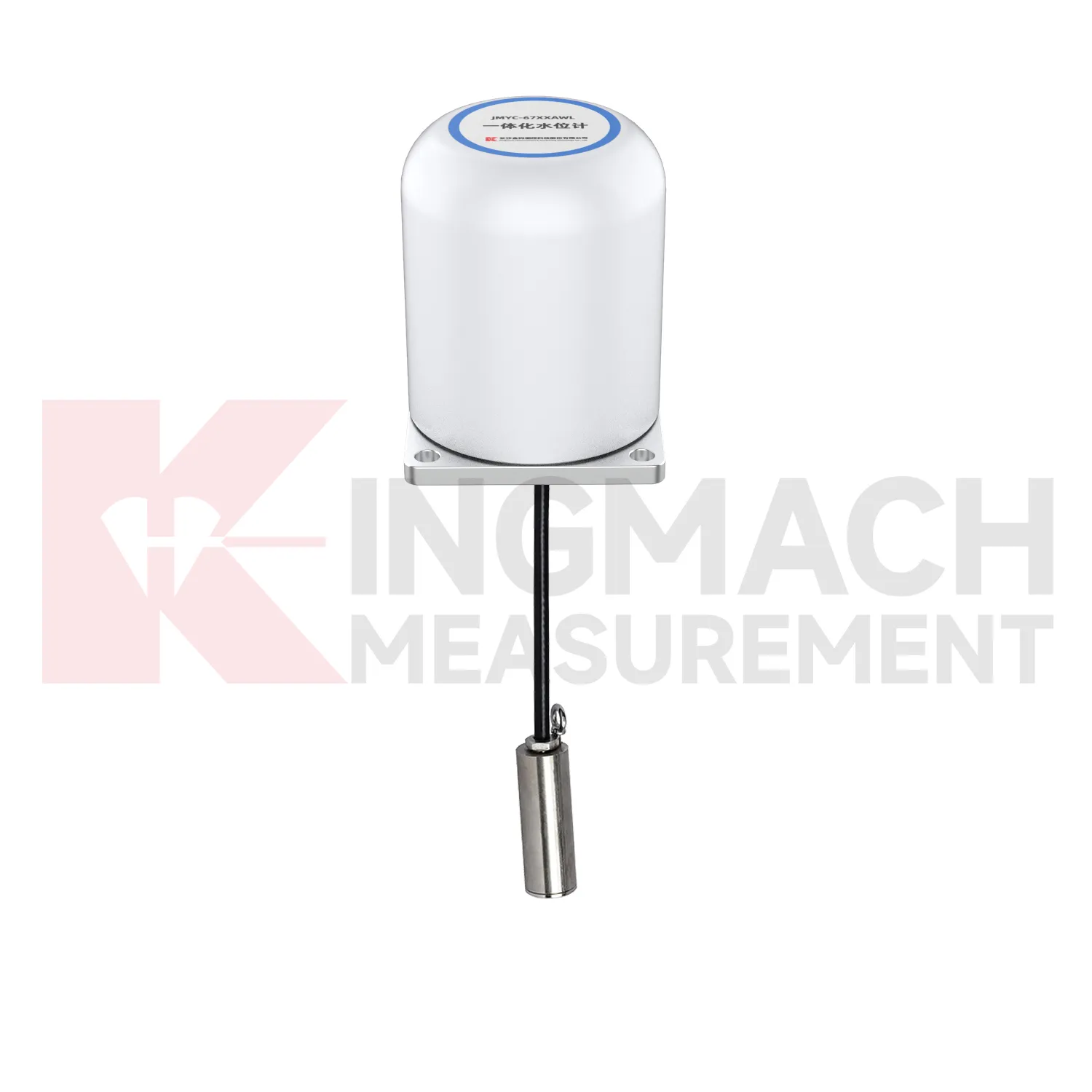

Bạn cũng phải hiểu các lớp chính xác. Độ chính xác trong phòng thí nghiệm khác biệt đáng kể so với độ chính xác được cài đặt. Hiệu ứng nhiệt độ, tải lệch tâm và chiều dài cáp làm thay đổi hiệu suất trường. Các ô có phạm vi rộng, như JMYC-67XXAWL máy đo chênh lệch áp suất , cung cấp sự linh hoạt. Bạn phải đánh giá khi nào họ tiết kiệm chi phí so với khi nào họ hy sinh độ phân giải. Cuối cùng, hãy xem xét sự ổn định lâu dài. Cảm biến dây rung cho thấy trạng thái từ biến và không trôi tuyệt vời qua các chương trình giám sát kéo dài nhiều năm. Nhìn chung, chúng hoạt động tốt hơn các loại máy đo biến dạng điện trở trong những trường hợp này.

Yếu tố quyết định 4: Cảm biến thông thường và cảm biến thông minh

Bạn phải quyết định khi nào thông tin tình báo trên tàu là quan trọng. Cảm biến dây rung thông thường phát ra tín hiệu tần số. Họ yêu cầu một bộ đọc hoặc ghi dữ liệu bên ngoài. Họ cung cấp chi phí đơn vị thấp nhất, độ tin cậy cao và hiệu suất đã được chứng minh trong nhiều thập kỷ.

Ngược lại, cảm biến thông minh (HAT) chứa bộ vi xử lý tích hợp. Bộ xử lý này xử lý điều hòa tín hiệu, bù nhiệt độ và đầu ra RS-485/SDI-12 kỹ thuật số. Trí thông minh này giúp loại bỏ tiếng ồn khi chạy cáp dài trên các địa điểm lớn. Bạn nên chọn cảm biến thông minh cho dãy lớn từ 20 dụng cụ trở lên. Họ cũng xuất sắc ở các địa điểm hoặc dự án ở xa yêu cầu tích hợp trực tiếp với nền tảng dữ liệu SCADA hoặc IoT. Cảm biến thông thường vẫn đủ cho các chương trình đọc thủ công hoặc số lượng trang web nhỏ. Hãy xem xét tổng chi phí sở hữu một cách cẩn thận. Cảm biến thông minh có chi phí trả trước cao hơn nhưng chúng làm giảm số lượng kênh của bộ ghi dữ liệu, độ phức tạp của hệ thống dây điện và số lần bảo trì trong khoảng thời gian giám sát thông thường là 5 năm.

Yếu tố quyết định 5: Tích hợp hệ thống

Load cell không phải là toàn bộ hệ thống. Chỉ riêng cảm biến tải trọng sẽ tạo ra dữ liệu, nhưng hệ thống giám sát sẽ tạo ra cái nhìn sâu sắc. Bạn phải đồng chỉ định các chỉ số đọc, bộ ghi dữ liệu, phần mềm trực quan hóa và ngưỡng cảnh báo.

Đảm bảo khả năng tương thích tín hiệu đầu tiên. Loại đầu ra phải hoàn toàn phù hợp với hệ thống thu thập dữ liệu. Việc cân nhắc về hệ thống cáp cũng quan trọng không kém. Đánh giá chiều dài cáp chống lại sự suy giảm tín hiệu tiềm năng. Sử dụng cáp thiết bị bọc thép để chạy dưới lòng đất hoặc dưới nước. Hãy suy nghĩ về cơ chế trực quan hóa và cảnh báo. Bảng thông tin tự động chuyển đổi số liệu tải thô thành thông tin an toàn có thể áp dụng được. Thông tin này rất quan trọng cho việc giám sát đập, quản lý hố móng và tình trạng cầu. Tìm kiếm các gói giải pháp dành riêng cho dự án phù hợp với loại cơ sở hạ tầng của bạn.

Danh sách kiểm tra lựa chọn thực tế

Những sai lầm lựa chọn phổ biến (và cách tránh chúng)

1. Tập trung sai ngành: Việc chỉ định cảm biến tải trọng công nghiệp cho các ứng dụng địa kỹ thuật là rất nguy hiểm. Chúng có kiểu dáng sai, xếp hạng bảo vệ không đầy đủ và thiếu dữ liệu về độ ổn định lâu dài.

2. Bỏ qua phương pháp cài đặt: Một ô rỗng yêu cầu căn chỉnh trục hoàn hảo. Đội ngũ thiếu kinh nghiệm có thể gây ra lỗi tải lệch tâm làm hỏng dữ liệu trong suốt thời gian giám sát.

3. Mua theo đơn giá: Việc mua hàng hoàn toàn dựa vào giá mỗi cảm biến trong khi bỏ qua tổng chi phí của hệ thống thiết bị đo dẫn đến vượt ngân sách.

4. Thu thập dữ liệu sau đó: Việc coi hệ thống thu thập dữ liệu là giải pháp sau sẽ tạo ra khoảng cách lớn về khả năng tương thích.

5. Bỏ bê việc bảo trì: Việc không lập kế hoạch hiệu chuẩn lại hoặc thay thế cảm biến trong các chương trình giám sát an toàn đập trong vòng 10–20 năm sẽ ảnh hưởng đến sự an toàn lâu dài.

Đúng cảm biến, Đúng dự án, Đúng đối tác

Chọn cảm biến phù hợp đảm bảo sự thành công của dự án của bạn. Bạn phải xác định môi trường đo lường của mình, phù hợp với cấu hình lực, tối ưu hóa phạm vi công suất, chọn mức độ thông minh phù hợp và lập kế hoạch tích hợp hệ thống một cách cẩn thận. Các dự án phức tạp được hưởng lợi rất nhiều từ cuộc đối thoại kỹ thuật ban đầu thay vì so sánh bảng dữ liệu đơn giản.

Đội ngũ kỹ thuật của Kingmach cung cấp các đánh giá yêu cầu dự án miễn phí. Gửi thông số dự án của bạn và nhận thông số kỹ thuật cảm biến được đề xuất trong vòng 48 giờ.→ [Nhận đề xuất kỹ thuật miễn phí]

Tư vấn miễn phí này giúp đảm bảo lựa chọn công cụ tối ưu. Bạn có thể khám phá các nghiên cứu điển hình về dự án có liên quan của chúng tôi để tăng cường sự tham gia của bạn. Duyệt toàn diện của chúng tôi Tải tế bào để tìm ra công cụ chính xác cho nhu cầu của bạn. Chúng tôi cung cấp các dịch vụ hiệu chỉnh và hỗ trợ dài hạn mạnh mẽ để bảo vệ cơ sở hạ tầng của bạn.
