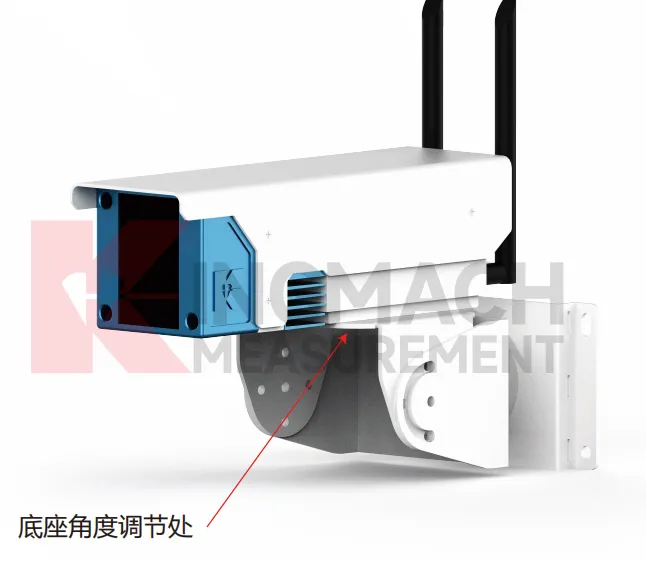

Máy đo độ lệch quang học JMGD-93XX hình 4

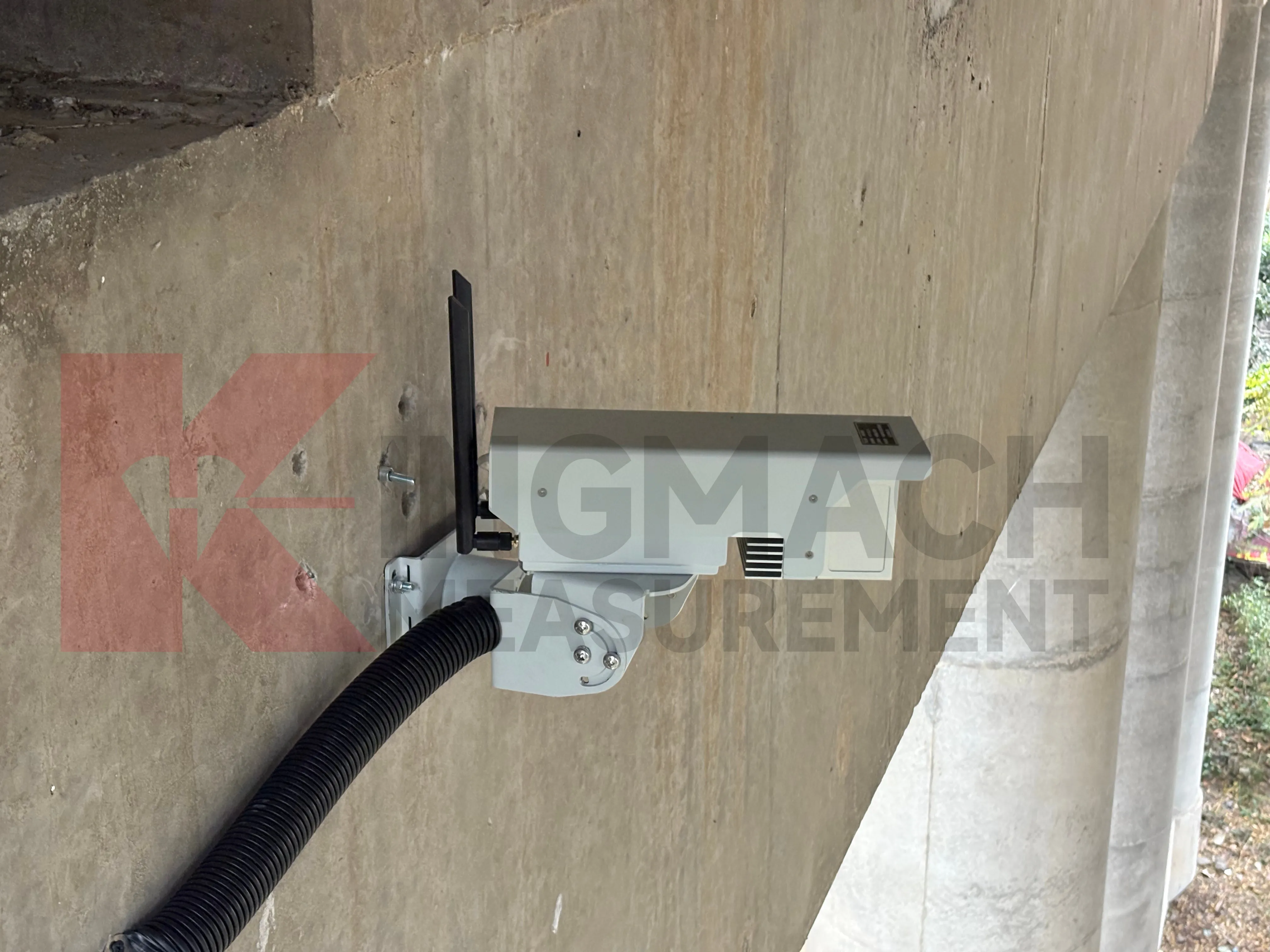

Máy đo độ lệch quang học JMGD-93XX hình 5

Máy đo độ lệch quang học JMGD-93XX hình 6

Máy đo độ lệch quang học JMGD-93XX

Màn hình đo độ lệch quang học JMGD-93XX là một hệ thống dựa trên xử lý hình ảnh được thiết kế để đo sự dịch chuyển hoặc biến dạng cấu trúc mà không cần thêm cảm biến hoặc nguồn tín hiệu. Nó ghi lại trạng thái của một cấu trúc bằng cách chụp ảnh, sau đó xác định và theo dõi các mục tiêu thụ động trong những hình ảnh này để tính toán độ dịch chuyển hoặc biến dạng. Quá trình này không chỉ giảm chi phí mà còn tăng cường tính linh hoạt trong giám sát.

Tải xuống

Tư vấn miễn phí

Thông tin chung về sản phẩm

Nơi xuất xứ:	Trường Sa, Trung Quốc
Tên thương hiệu:	Kingmach
Số mô hình:	JMGD-93XX
Chứng nhận:	GB/T 13857.13-2025, GBT 12979-2024

Điều khoản kinh doanh sản phẩm

Số lượng đặt hàng tối thiểu:	1 mảnh
Giá:	Có thể thương lượng
Chi tiết đóng gói:	Thùng carton hoặc vỏ gỗ. Giải pháp đóng gói tùy chỉnh cũng có sẵn.
Thời gian giao hàng:	Vận chuyển trong vòng 30 ngày sau khi nhận được thanh toán đầy đủ.
Điều khoản thanh toán:	T/T trước.

Đặc trưng

1. Giám sát dựa trên hình ảnh không tiếp xúc với độ chính xác cao
Bằng cách sử dụng camera công nghiệp có độ phân giải cao kết hợp với thuật toán hình ảnh DIC thông minh và điện toán biên, hệ thống đạt được độ phân giải dịch chuyển pixel phụ, với độ chính xác đo lên tới 0,05 mm. Nó hoạt động mà không cần tiếp xúc, loại bỏ sự can thiệp vào biến dạng cấu trúc thực sự.

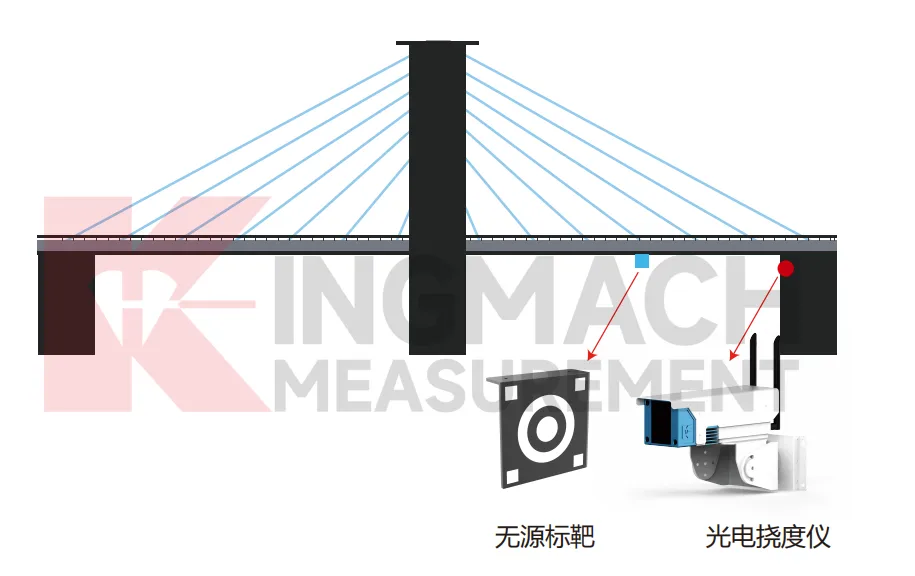

2. Mục tiêu thụ động
Chỉ cần có các mục tiêu phản chiếu đơn giản gắn với các điểm đo hoặc các điểm đặc trưng tự nhiên của đối tượng. Không cần nguồn điện hoặc dây dẫn, cho phép lắp đặt linh hoạt phù hợp với môi trường phức tạp và các phép đo ở khoảng cách xa hoặc trên cao.

3. Giám sát đa điểm với một thiết bị duy nhất
Một thiết bị duy nhất có thể theo dõi đồng thời nhiều mục tiêu, cho phép đo chuyển vị và độ lệch đồng bộ trên nhiều điểm. Điều này cải thiện đáng kể hiệu quả giám sát và đảm bảo tính nhất quán của dữ liệu.

4. Khả năng đo động và tĩnh
Hệ thống này hỗ trợ giám sát toàn cảnh—từ biến dạng tĩnh dài hạn đến rung động tần số cao—nhờ khả năng thu nhận hình ảnh tốc độ cao và khả năng phân tích thời gian thực.

5. Khả năng thích ứng môi trường mạnh mẽ
Được trang bị thuật toán bù và điều chỉnh ánh sáng tự động, nó thích ứng với các điều kiện ánh sáng phức tạp như chuyển đổi ngày/đêm, mưa, sương mù và ánh sáng yếu. Vỏ được xếp hạng IP của nó đảm bảo độ bền khi sử dụng ngoài trời lâu dài.

6. Tích hợp dữ liệu và phần mềm thông minh
Bao gồm nền tảng phân tích chuyên nghiệp hỗ trợ hiển thị đồ họa theo thời gian thực, lưu trữ dữ liệu, cấu hình cảnh báo và tạo báo cáo. Nó tích hợp liền mạch với các hệ thống giám sát hiện có và hỗ trợ điều khiển từ xa và đồng bộ hóa dữ liệu dựa trên đám mây.

7. Dễ dàng cài đặt và bảo trì thấp
Không yêu cầu các thiết bị lắp đặt phức tạp hoặc hiệu chuẩn tại chỗ, giúp giảm đáng kể thời gian lắp đặt và chi phí nhân công. Hệ thống ổn định và đáng tin cậy, với nhu cầu bảo trì tại chỗ tối thiểu.

Ứng dụng

Nó được sử dụng rộng rãi để giám sát chuyển vị và độ lệch động và tĩnh của kết cấu cầu, giám sát biến dạng của các tòa nhà và địa điểm lớn, giám sát hội tụ của các đường hầm vận chuyển đường sắt, giám sát lắc lư của các tháp cao và cánh tuabin gió, giám sát độ lún của các tòa nhà và di tích lịch sử, giám sát độ rung và tư thế vận hành của thiết bị công nghiệp, cũng như đo chuyển vị không tiếp xúc trong các thí nghiệm nghiên cứu khoa học.

Thông số kỹ thuật

tham số	Đặc điểm kỹ thuật
Khoảng cách giám sát	1–300 m
Sự chính xác	±0,5 mm (ở khoảng cách 50 m)
Tần số lấy mẫu	20 Hz cho tối đa 10 mục tiêu động; lấy mẫu tĩnh >1 giây
Phương thức truyền tải	4G / Ethernet
Giao thức truyền tải	MQTT / TCP
Tiêu thụ điện năng	<20 W
Điện áp hoạt động	12 V
Nhiệt độ hoạt động	–20°C đến 60°C
Hệ điều hành	Linux
Phương pháp xử lý	Điện toán biên
Mục tiêu tương thích	Mục tiêu không hợp tác / Mục tiêu hợp tác
Chế độ quản lý	Quản lý tập trung thông qua nền tảng Web
Kích thước	92 cm × 90 cm × 29 cm
Cân nặng	2 kg
